有高手教学一下这个零件的建模思路吗？

童四儿 · 发表于 2020-4-22 11:12

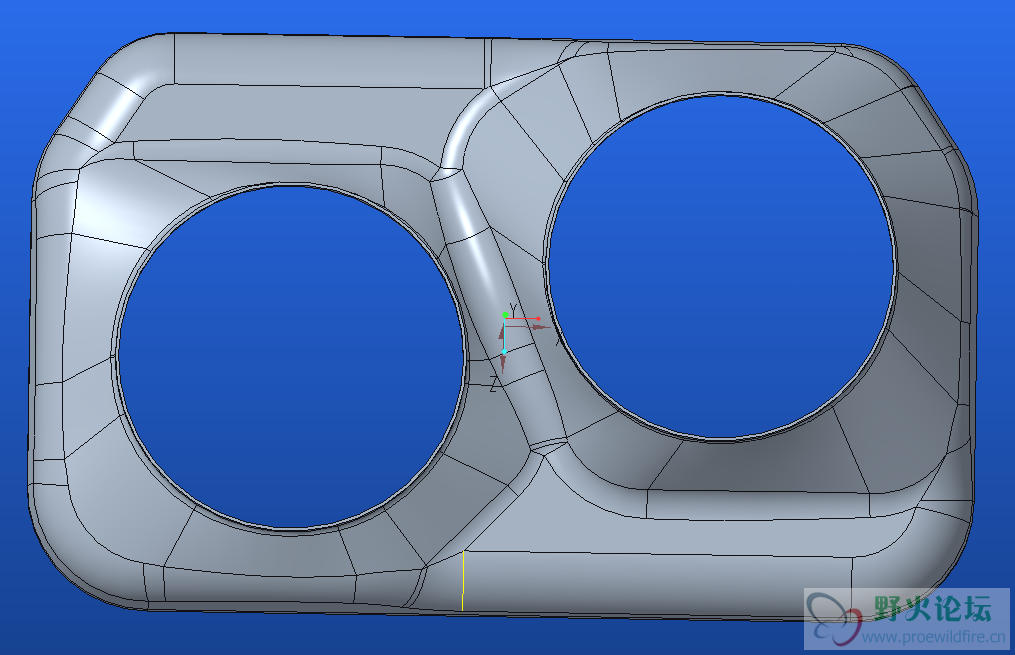

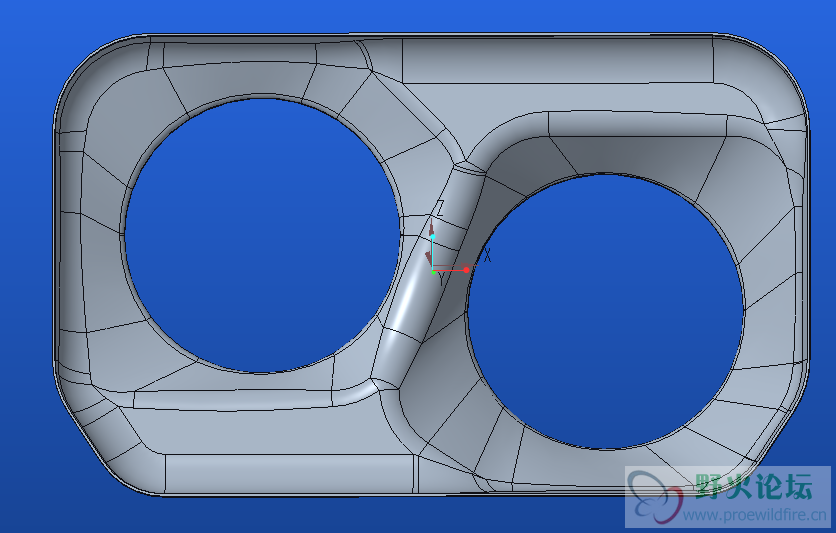

新手建模，有高手教学一下这个零件的建模思路吗？

童四儿 · 发表于 2020-4-22 14:51

有人不

童四儿 · 发表于 2020-4-22 15:15

无从下手啊

cdk1998 · 发表于 2020-4-22 16:40

先挖后倒角

maoyijiang1112 · 发表于 2020-4-22 16:43

倒推的思路：1，用同步建模去除圆角；2，把零件填成实心；3，倒圆角；4，抽壳

童四儿 · 发表于 2020-4-22 16:50

cdk1998 发表于 2020-4-22 16:40
先挖后倒角

这是个stp文件，然后让我画个和这一样的

fcmouse · 发表于 2020-4-22 17:41

这个是用曲面做出来，碎面太多！你可以先画一个大的外观出来。再慢慢裁

杨木木 · 发表于 2020-4-28 17:11

个人思路，STP导入，做辅助面相交线，然后画出曲面和底部，做成实体，抽壳，切除两个圆
