creo工程图剖切线怎么画？

一亿蝌蚪的梦 · 发表于 2020-3-19 11:41

我已经三维里做好了剖面，工程图里做好了剖视图。这个剖切线怎么调出来？

沙漠盾牌 · 发表于 2020-3-19 11:51

1.选择剖切视图——按住右键——选择添加箭头
2.选择要添加剖切线的视图
完成

ZD冬天不回来 · 发表于 2020-3-19 15:21

这不好画？

一亿蝌蚪的梦 · 发表于 2020-3-19 15:51

ZD冬天不回来发表于 2020-3-19 15:21
这不好画？

不是不好画，是我之前没有使用creo做工程图的习惯。

一亿蝌蚪的梦 · 发表于 2020-3-19 16:02

沙漠盾牌发表于 2020-3-19 11:51
1.选择剖切视图——按住右键——选择添加箭头
2.选择要添加剖切线的视图
完成

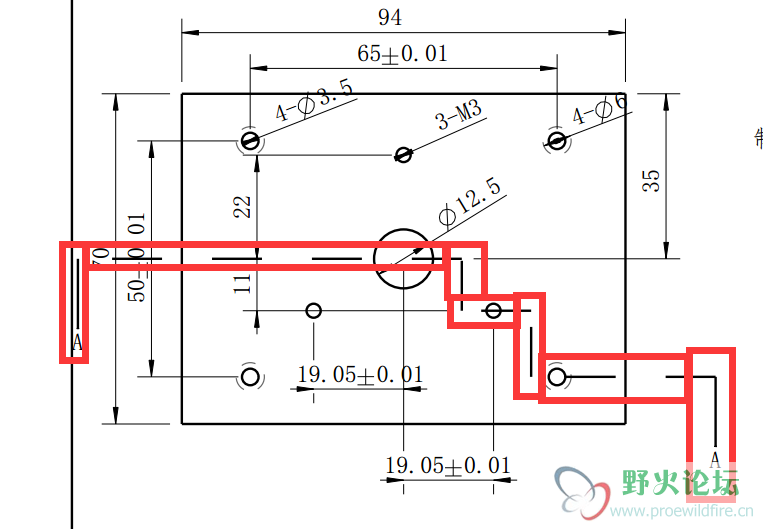

我这个箭头方向怎么是这样的？

沙漠盾牌 · 发表于 2020-3-19 16:06

一亿蝌蚪的梦发表于 2020-3-19 16:02
我这个箭头方向怎么是这样的？

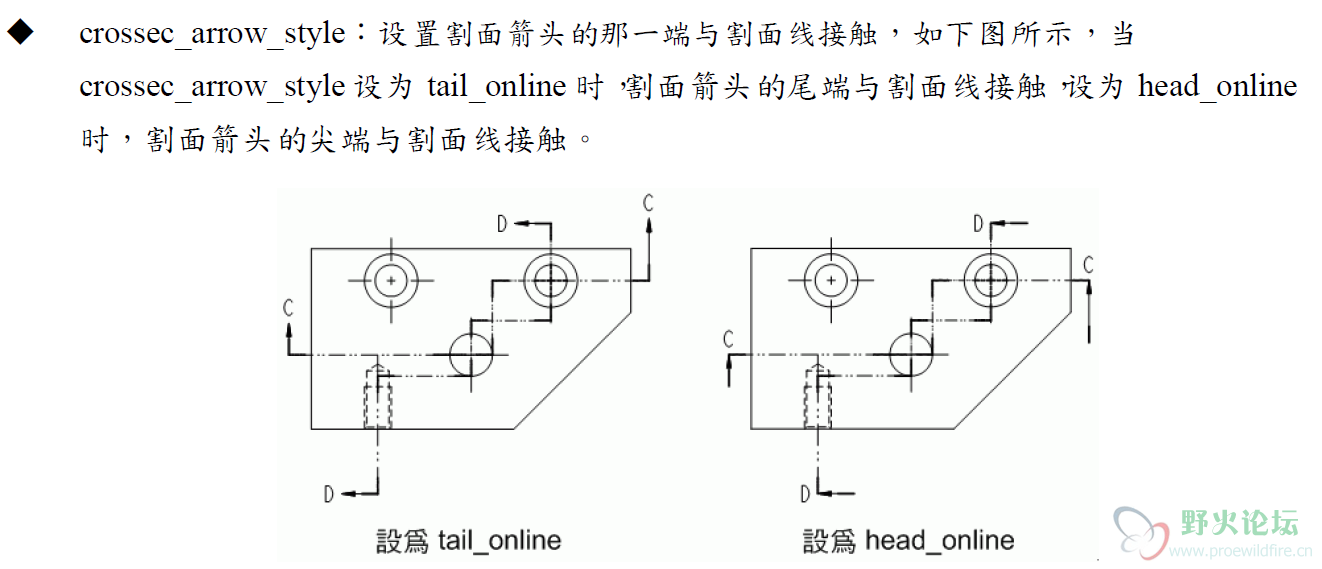

工程图配置文件设置

沙漠盾牌 · 发表于 2020-3-19 18:27

附件的文档下载下来看一下，挺详细的，文档无密码，这个箭头在第七页

一亿蝌蚪的梦 · 发表于 2020-3-19 20:57

谢谢了，我下下来看看

xuchongy · 发表于 2020-3-19 21:07

想在工程图里右键单击就有剖面线，首先在建模里设置截面，到工程图里才能右键单击显示剖面线，为什么会在CREO里做工程图？我非常的不理解。导入到CAD里做多快啊！就算改图，在导入一次不就行了。在说了，你能摁着一张图改几次？

opengpengo · 发表于 2020-3-20 08:54

xuchongy 发表于 2020-3-19 21:07
想在工程图里右键单击就有剖面线，首先在建模里设置截面，到工程图里才能右键单击显示剖面线，为什么会在CR ...

习惯问题吧，可能他对AutoCAD不喜欢
