[求助] 我想在圆柱外表面做一个槽的UDF,但系统默认的参考太多

[复制链接]

2

主题

6

回帖

0

威望

实习生

Rank: 1

积分
11
发表于 2020-2-9 23:14 | 显示全部楼层 |阅读模式
30金钱
尊敬的各位论坛大神,请教一下大家一个问题:
我想在圆柱外表面做一个槽的UDF,但系统默认的参考就有5个(依次为:RIGHT面、TOP面、FRONT面、圆柱外圆面、槽定位的端面),使用起来太麻烦了。
我曾经用过别人做好的这种槽UDF,但就只要选择2个参考(1、选取圆柱外圆面放置;2、选取圆柱端面做定位),即可实现插入槽UDF的特征。
请教一下大神,如何才能达到呢?感谢!

附图如下:

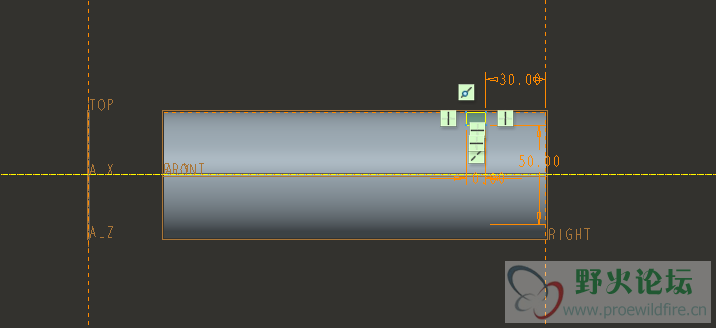

1、草绘(参考RIGHT面、外圆面、右端面)


2、我做的UDF有5个参考(依次为:RIGHT面、TOP面、FRONT面、圆柱外圆面、槽定位的端面)


别人做的就只用到2个参考(1、选取圆柱外圆面放置;2、选取圆柱端面做定位)
如何才能达到呢?





3

主题

36

回帖

1

威望

助工

Rank: 2

积分
53
发表于 2020-5-6 17:06 | 显示全部楼层
本帖最后由 pingrac 于 2020-5-8 14:13 编辑

1、旋转切除草绘时只选端面和外圆做参考是没法定位的,所以udf里边系统默认的参考也较多。
2,拉伸切除也可实现,注意在拉伸状态下新建草绘平面且以端面为参考,之后进入草绘模式后把参考都删掉,草绘时用采用投影+偏移,完成之后一定要再确认没有多余参考。。
打字真累,望采纳:
慢慢探索,有更好的方法可以交流

ac.gph.rar

19.24 KB, 阅读权限: 10, 下载次数: 21

版本Creo5.0

回复

使用道具 举报

6

主题

562

回帖

0

威望

高工

Rank: 4

积分
715
发表于 2021-12-2 10:07 | 显示全部楼层
来看看,谢谢啦。
回复

使用道具 举报

0

主题

126

回帖

0

威望

助工

Rank: 2

积分
135
QQ
发表于 2021-12-3 16:03 | 显示全部楼层
把插入图像的外形尺寸固定就可以了. 这样其他参照就可以删掉了. 有那么多参照. 主要是因为形状没有固定.
回复

使用道具 举报

2

主题

229

回帖

0

威望

工程师

Rank: 3Rank: 3

积分
287
发表于 2023-5-26 21:41 | 显示全部楼层
pingrac 发表于 2020-5-6 17:06
1、旋转切除草绘时只选端面和外圆做参考是没法定位的,所以udf里边系统默认的参考也较多。
2,拉伸切除也 ...

你好,关于你所说操作的第2步:草绘时用采用投影+偏移,这个是怎么实现的?
回复

使用道具 举报
