[分享] prolibs标准件库中的变位齿轮

[复制链接]

22

主题

358

回帖

25

威望

高工

Rank: 4

积分
567
发表于 2020-1-18 17:37 | 显示全部楼层 |阅读模式
在做变位齿轮三维时,
发现圆柱齿轮与内啮合圆柱齿轮模型无法生成变位齿轮,
当变位系数不为0时,
生成的齿轮不正确。
现已将这两个模型文件修正,
需要的可下载试试
版本proe5.0。

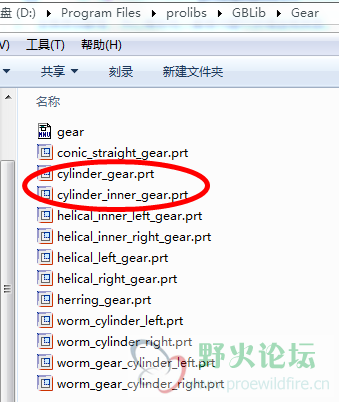

cylinder_gear.prt.rar (604.37 KB, 下载次数: 57)
cylinder_inner_gear.prt.rar (993.69 KB, 下载次数: 65)

评分

参与人数 2威望 +2 金钱 +10 收起 理由
qqhhdd + 1 + 4 感谢分享
野火 + 1 + 6 感谢分享

查看全部评分

2

主题

611

回帖

0

威望

高工

Rank: 4

积分
751
发表于 2020-1-18 18:38 | 显示全部楼层
谢谢楼主分享
回复 支持 反对

使用道具 举报

1260

主题

4万

回帖

899

威望

管理员

Rank: 10Rank: 10Rank: 10

积分
47318

社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章

发表于 2020-1-18 19:58 | 显示全部楼层
谢谢朋友分享!
回复 支持 反对

使用道具 举报

135

主题

1873

回帖

444

威望

教授

Rank: 8Rank: 8

积分
3244

热心助人勋章优秀会员勋章希望之星勋章嘉宾勋章

QQ
发表于 2020-1-19 10:07 | 显示全部楼层
本帖最后由 fuguangyi 于 2020-1-19 10:45 编辑

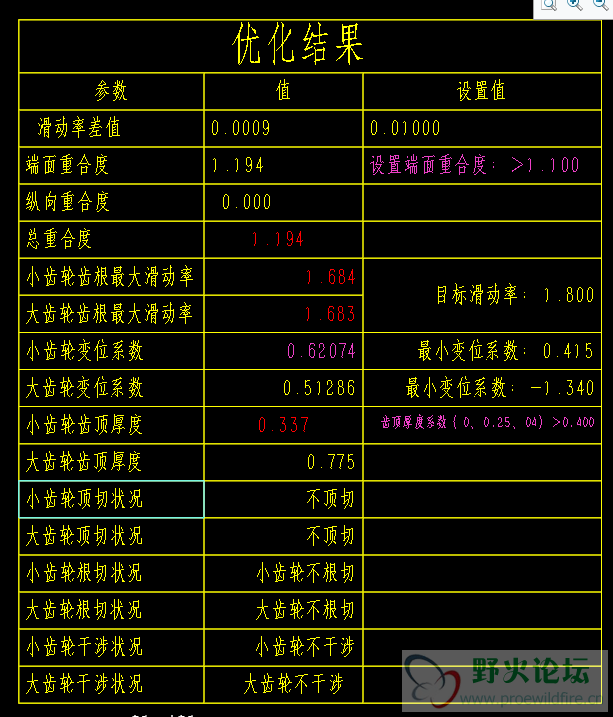

请问你这个对于角变位齿轮齿轮怎么设计?
例如:

Z1=10,Z2=40,Mn=1  A=26mm,


1、如何分配变位系数?

2、角变位齿轮除了有变位系数,还有变动系数:


MT=MN/COS(BETA)                                        /*端面模数
A=(Z+Z1)*MT/2                                         /*未变位中心距
YT=(A1-A)/MT                                          /*端面变动量
YN=(A1-A)/MN                                          /*法向变动量
AT=ATAN(TAN(ALPHA)/COS(BETA))                         /*分度圆端面压力角
A1T=ACOS((A*COS(AT))/A1)                              /*端面啮合角
A1N=ACOS((A*COS(ALPHA))/A1)                    /*法向啮合角
INVA=TAN(ALPHA)-ALPHA/180*PI                          /*分度圆渐开线函数
INVAT=TAN(AT)-AT/180*PI                               /*端面压力角渐开线函数
INVA1T=TAN(A1T)-A1T/180*PI                            /*端面啮合角渐开线函数
XX=(Z+Z1)*(INVA1T-INVAT)/(2*TAN(ALPHA))               /*法向总变为系数
XXT=XX*COS(BETA)                                      /*径向变位系数总和
XT=X*COS(BETA)                                        /*设计齿轮径向变位系数
X1T=XXT-XT                                            /*配对齿轮径向变位系数
X1=XX-X                                               /*配对齿轮法向变位系数
TATYN=XX-YN                                    /*齿高法向变动系数
HA=(HAX+X-TATYN)*MN                             /*设计齿轮齿顶高
HA2=(HAX+X1-TATYN)*MN                /*配对齿轮齿顶高
HF=(HAX+CX-X)*MN                      /*设计齿轮齿根高
HF2=(HAX+CX-X1)*MN                      /*配对齿轮齿根高
H=HA+HF                             /*设计齿轮全齿高
H2=HA2+HF2                             /*配对齿轮全齿高


回复 支持 反对

使用道具 举报

6

主题

154

回帖

1

威望

助工

Rank: 2

积分
179
发表于 2020-1-19 20:49 | 显示全部楼层
感谢楼主分享
回复 支持 反对

使用道具 举报

22

主题

358

回帖

25

威望

高工

Rank: 4

积分
567
 楼主| 发表于 2020-1-20 09:21 | 显示全部楼层
fuguangyi 发表于 2020-1-19 10:07
请问你这个对于角变位齿轮齿轮怎么设计?
例如:

我的工作中只接触过机械的回转机构,
回转马达小齿轮,回转支承内啮合大齿圈,都是圆柱齿轮。
至于你说的角齿轮,还有什么斜齿轮之类的不清楚。
另请高明吧!
回复 支持 反对

使用道具 举报

1

主题

143

回帖

0

威望

助工

Rank: 2

积分
151
发表于 2020-1-20 11:37 | 显示全部楼层
收下了
