[求助] 如何在工程图上实现这种构造线

[复制链接]

71

主题

214

帖子

0

威望

工程师

Rank: 3Rank: 3

积分
235
发表于 2020-1-14 10:59 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x

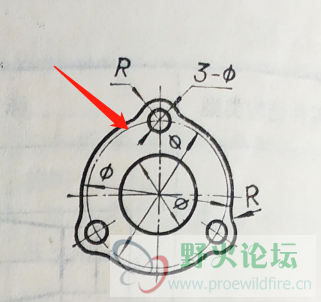

RT,一般生成的三视图里是没有构造线的

3

主题

206

帖子

4

威望

工程师

Rank: 3Rank: 3

积分
232
发表于 2020-1-14 11:09 | 显示全部楼层
1,可以通过显示注释的方式显示
2,可以草绘后,修改草绘线型
回复 支持 反对

使用道具 举报

18

主题

326

帖子

11

威望

工程师

Rank: 3Rank: 3

积分
402
发表于 2020-1-14 11:38 | 显示全部楼层
建模习惯的问题!孔放置类型 直径,阵列类型 轴  。这样出图所有东西自动都有了!

评分

参与人数 1威望 +1 金钱 +4 收起 理由
qqhhdd + 1 + 4 热心助人

查看全部评分

回复 支持 反对

使用道具 举报

15

主题

710

帖子

3

威望

高工

Rank: 4

积分
814
发表于 2020-1-14 12:30 | 显示全部楼层
圓孔若為陣列產生的,在工程圖顯示中心線時就可以直接選取了
回复 支持 反对

使用道具 举报

10

主题

49

帖子

0

威望

助工

Rank: 2

积分
52
发表于 2020-1-14 12:53 | 显示全部楼层
线形改为控制线
回复 支持 反对

使用道具 举报

0

主题

37

帖子

0

威望

助工

Rank: 2

积分
52
发表于 2020-1-14 15:55 | 显示全部楼层
1.图示线,不是构造线是中心线。
2.以上方法之外也可以通过修饰草绘实现。
回复 支持 反对

使用道具 举报

71

主题

214

帖子

0

威望

工程师

Rank: 3Rank: 3

积分
235
 楼主| 发表于 2020-1-14 16:31 | 显示全部楼层
liulin_ch 发表于 2020-1-14 11:38
建模习惯的问题!孔放置类型 直径,阵列类型 轴  。这样出图所有东西自动都有了!

额,我这种是纯草绘出来的,怎么弄出来呢
回复 支持 反对

使用道具 举报

71

主题

214

帖子

0

威望

工程师

Rank: 3Rank: 3

积分
235
 楼主| 发表于 2020-1-14 17:19 | 显示全部楼层

能不能截图看下,这个功能在哪。。。
回复 支持 反对

使用道具 举报

4

主题

251

帖子

1

威望

工程师

Rank: 3Rank: 3

积分
285
发表于 2020-1-14 18:10 | 显示全部楼层

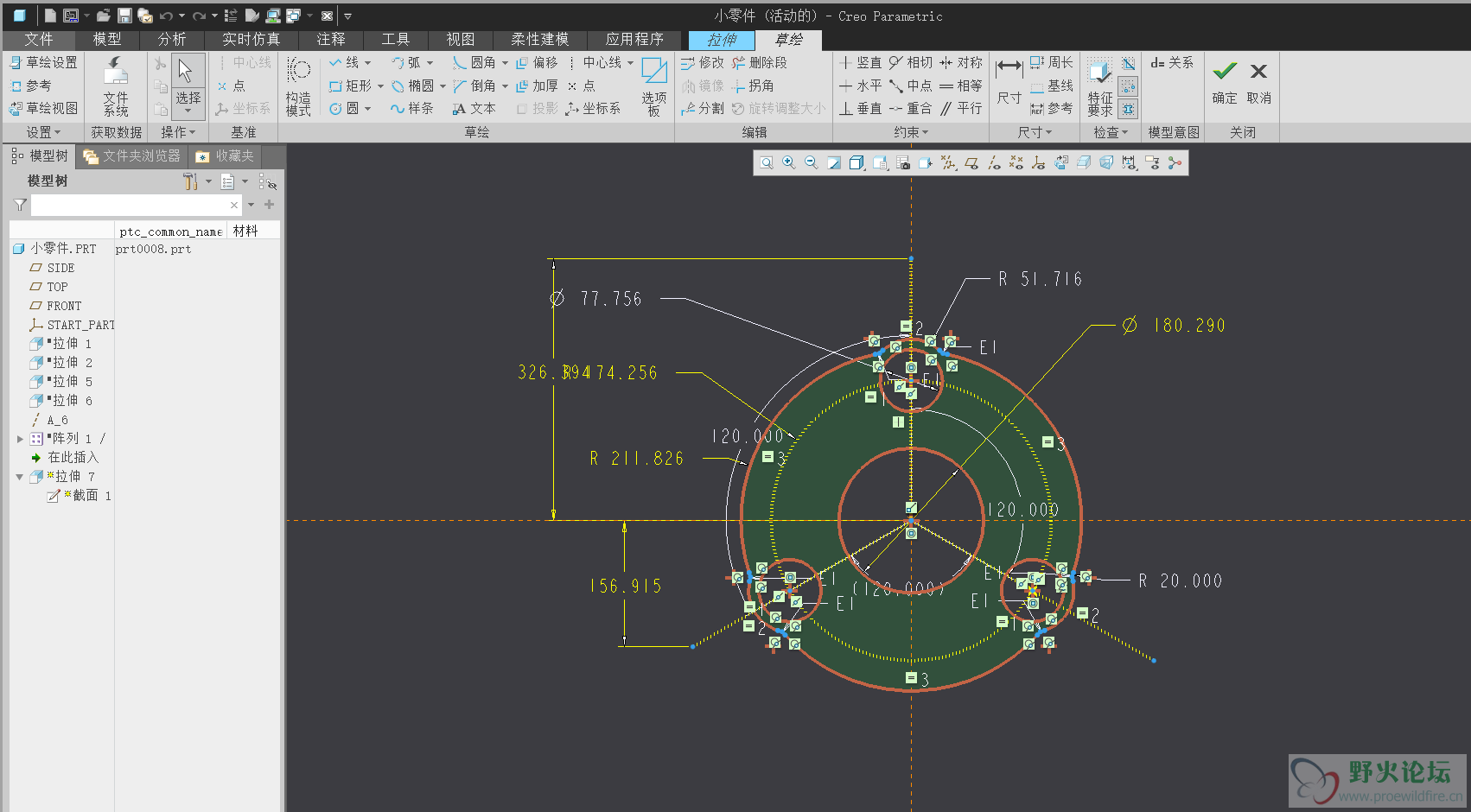

可以的
回复 支持 反对

使用道具 举报

3

主题

475

帖子

12

威望

高工

Rank: 4

积分
613
发表于 2020-1-14 18:11 | 显示全部楼层
在工程图中草绘圆,
回复 支持 反对

使用道具 举报
