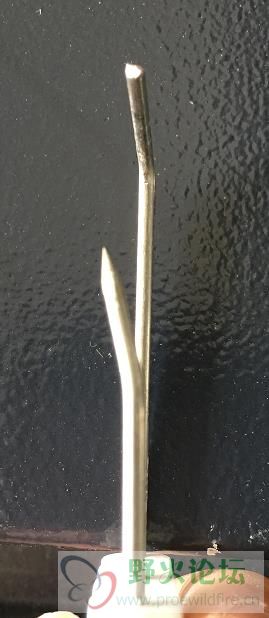

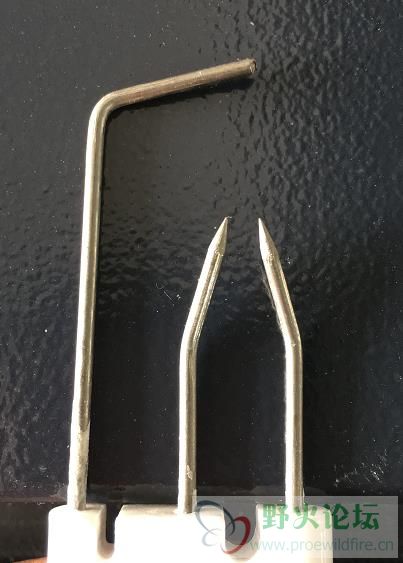

懵懂新手请教一下大家这个怎么画，方便的请上传prt给小弟看看

小菜眼镜 · 发表于 2019-10-15 14:33

slwolf 发表于 2019-10-15 14:18
你拍几张完全的照片才行。看上面的图不知道下面是怎么连接的。

这个连接在一起的是一个平面

slwolf · 发表于 2019-10-15 15:26

很简单的东西啊

小菜眼镜 · 发表于 2019-10-15 15:30

slwolf 发表于 2019-10-15 15:26
很简单的东西啊

非常感谢，

耀..群 · 发表于 2019-10-15 16:08



3.按实际需要调整参考图片的尺寸

耀..群 · 发表于 2019-10-15 16:10

耀..群发表于 2019-10-15 16:08

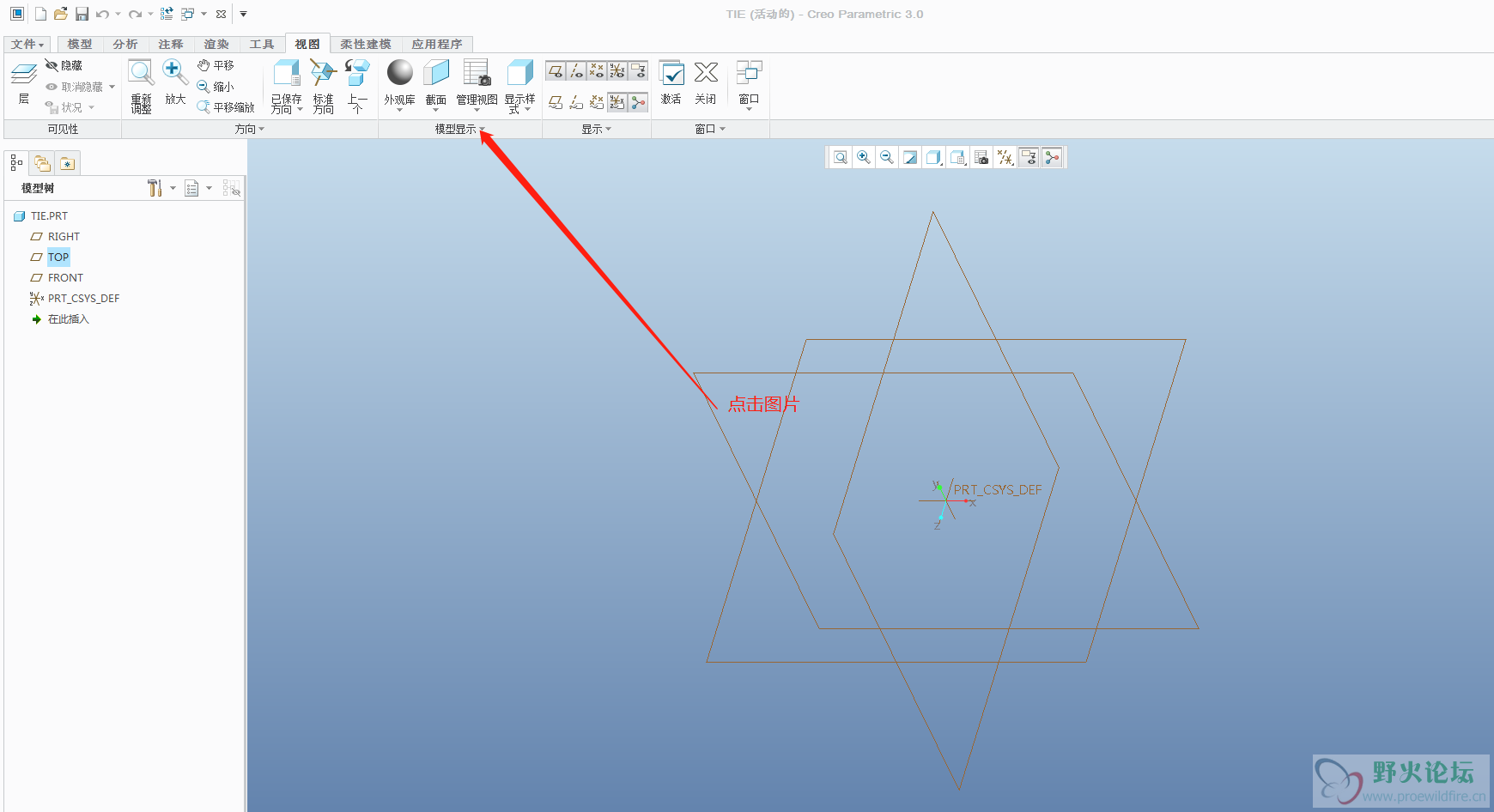

1.新建零件选择视图--模型显示——图像

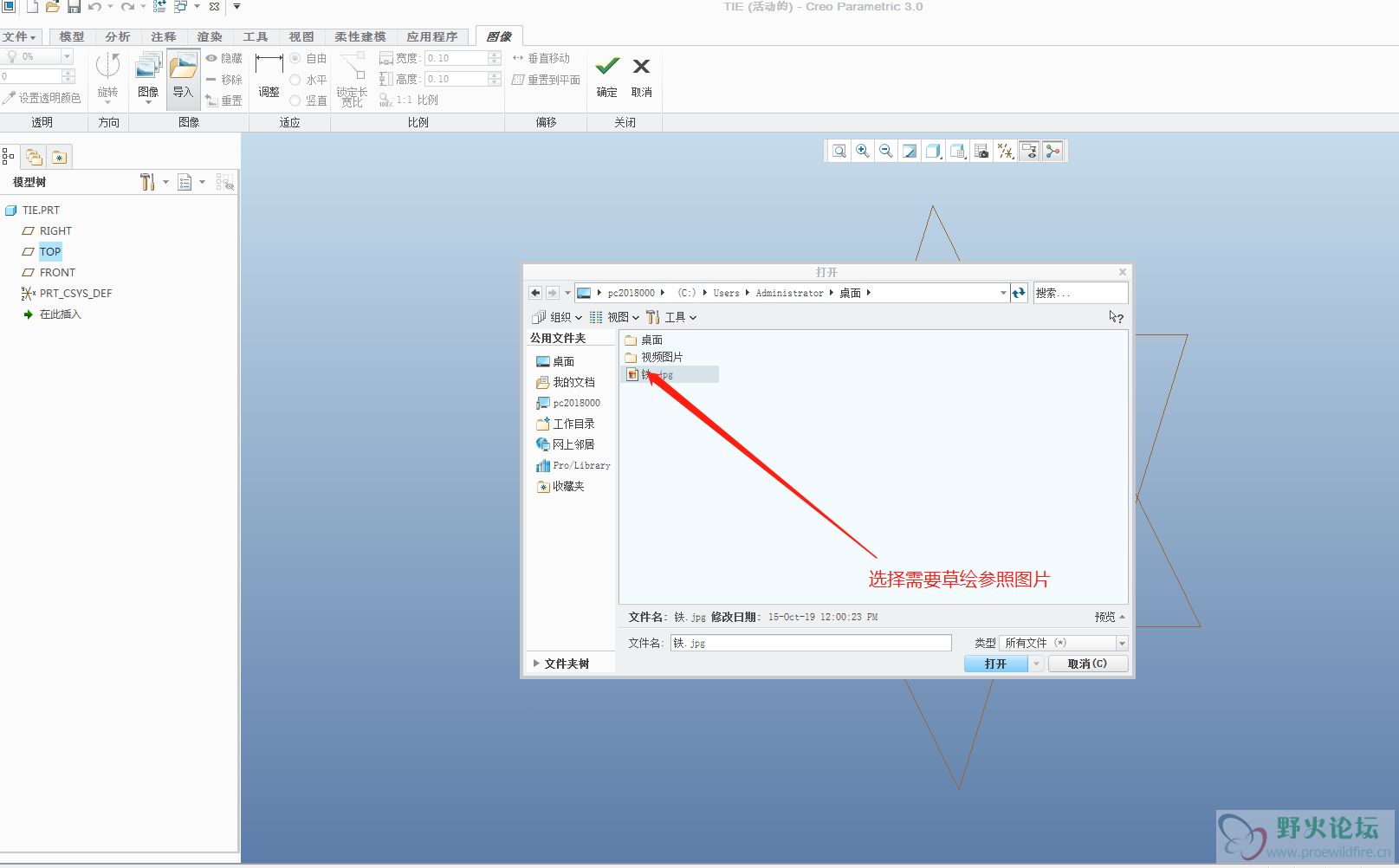

2.点击导入，选择绘图基准平面，导入所需要参考的图片
3.按实 ...

第三步图片在压缩包里
4,正常草绘 —（参照图片草绘），扫描即可……不知道是不是你想要的也是新手

chaoyue4978 · 发表于 2019-10-15 16:39

这个。。。。。。你是要和实物一样，建议你去抄数，扫描设备将实体扫出数据STL，你就可以再CREO中导入，然后参考建模

小菜眼镜 · 发表于 2019-10-15 17:34

耀..群发表于 2019-10-15 16:10
第三步图片在压缩包里
4,正常草绘 —（参照图片草绘），扫描即可……不知道是不是你想要的也是新手

已解决问题了，谢谢

小菜眼镜 · 发表于 2019-10-15 17:37

chaoyue4978 发表于 2019-10-15 16:39
这个。。。。。。你是要和实物一样，建议你去抄数，扫描设备将实体扫出数据STL，你就可以再CREO中导入，然 ...

你说的我还不太懂，不过问题已经得到了很好的解决，非常谢谢你提出的解决方法
