如何画这个倒角

lxch · 发表于 2008-2-1 10:06

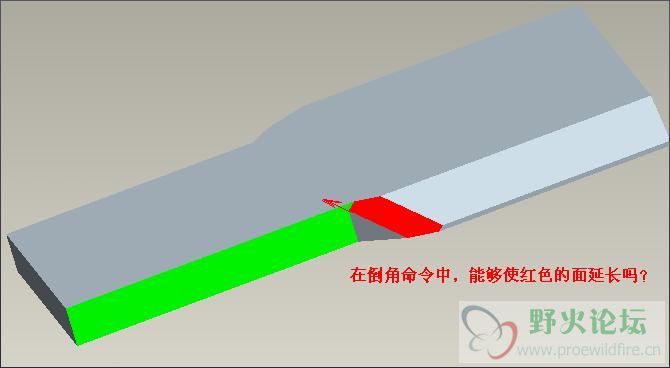

因为尺寸的关系，倒角后的面不够长，使用倒角命令能够使这个面延长吗？
这个倒角应该怎样画呢？

hycad · 发表于 2008-2-1 10:37

这个不能,因为沿出去的话,绿色的顶部形状怎么过渡?

secondangle · 发表于 2008-2-1 10:40

我不是太懂你的意思
用圆角命令吧，可以圆滑过度

hycad · 发表于 2008-2-1 10:57

楼主的意思的红色的绿色的顶部自然过渡,要达到楼主的要求,可以适当把C角设小点.

lxch · 发表于 2008-2-1 11:22

倒角的尺寸是图纸上规定的，我只是想知道，如何按照尺寸要求来画，才能够与实际的情况相吻合。谢谢。

hycad · 发表于 2008-2-1 11:29

应该是先有2D再画3D,2D图具有太多的随意性.

3911815 · 发表于 2008-2-1 12:15

我就试过用小日本提供的2D图画3D图怎么画有些地方都跟2D的投影对不上,把3D给他们确认还是对不上.到了最后还是以3D开模.

hycad · 发表于 2008-2-1 13:10

原帖由 3911815 于 2008-2-1 12:15 发表
我就试过用小日本提供的2D图画3D图怎么画有些地方都跟2D的投影对不上,把3D给他们确认还是对不上.到了最后还是以3D开模.

我也画过不少小日本的图,日本提供2D,然后我画3D.确实是这样的,因为2D实在是太随意了,如果是方方正正的产品还能表达无误,如果是带自由曲面的,2D是没办法表达清楚,以及楼主这种有过渡的零件也是,一定要画出3D才知道过渡的实际连接结果.

lxch · 发表于 2008-2-2 16:05

大家说说到底应该怎样画呢？

sakabun · 发表于 2008-2-4 09:15

可以先在倒圆角时生成曲面，然后在利用做其它的曲面一起合并，试试看吧！
