这个压簧连接处怎么画？

yumiaodc · 发表于 2019-7-18 15:52

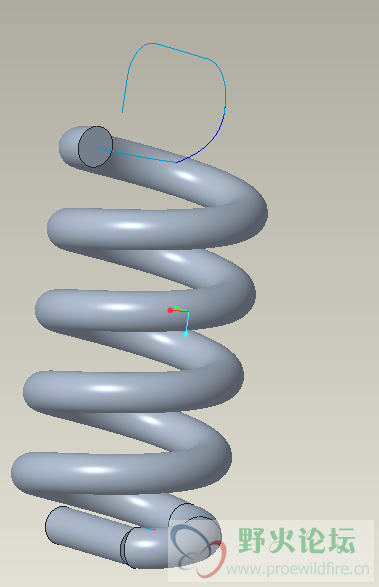

草绘到圈怎么过度到后面的草绘，求大神指导？

画好给我邮件发一下，yumiaoa@163.com

yumiaodc · 发表于 2019-7-18 15:57

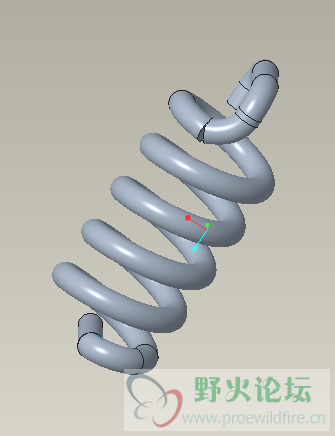

我可以把三维给发你们，帮我画一下，我看下过程。谢谢大神。
链接：https://pan.baidu.com/s/1pfgQVMD6KX6DXK6n83uuaQ
提取码：htam
复制这段内容后打开百度网盘手机App，操作更方便哦

w991688 · 发表于 2019-7-18 16:12

选过渡两个面，移除

kusoray · 发表于 2019-7-18 16:12

可以看下面帖子

多种弹簧的画法
http://www.proewildfire.cn/thread-122041-1-1.html
(出处: 野火论坛)

futurism · 发表于 2019-7-19 08:33

结合处圆弧过渡，扫描！

xuzhibin · 发表于 2019-7-19 14:13

端面应该要约束垂直？

sjfdj · 发表于 2019-7-19 14:51

先把线做好了最后一步到位的扫描

lsl8289393 · 发表于 2019-7-24 10:25

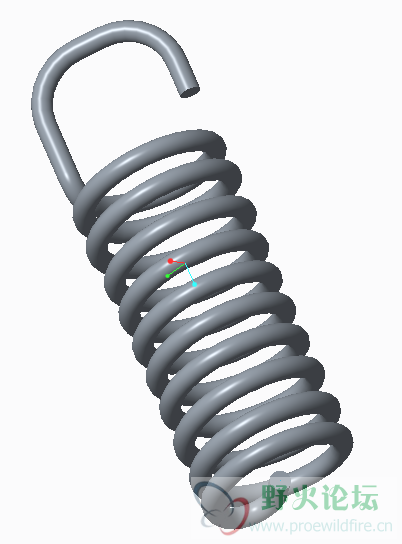

附件creo3.0

砍屠夫的猪 · 发表于 2019-7-24 11:34

马克~~~~谢谢楼主~

lgy987784224 · 发表于 2020-8-4 18:15

谢谢分享
