怎样根据叶轮木模图绘制三维图

15238312750 · 发表于 2019-6-8 08:34

求各位大神指点，本人有工程图和木模图，但是叶片完全不知道从何着手

BoYa_DIY · 发表于 2019-6-8 17:44

本帖最后由 BoYa_DIY 于 2019-6-8 17:52 编辑

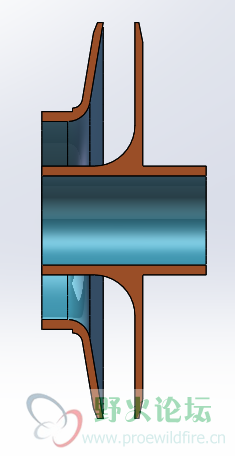

叶轮的主体部分不难,根据第一张图一个旋转

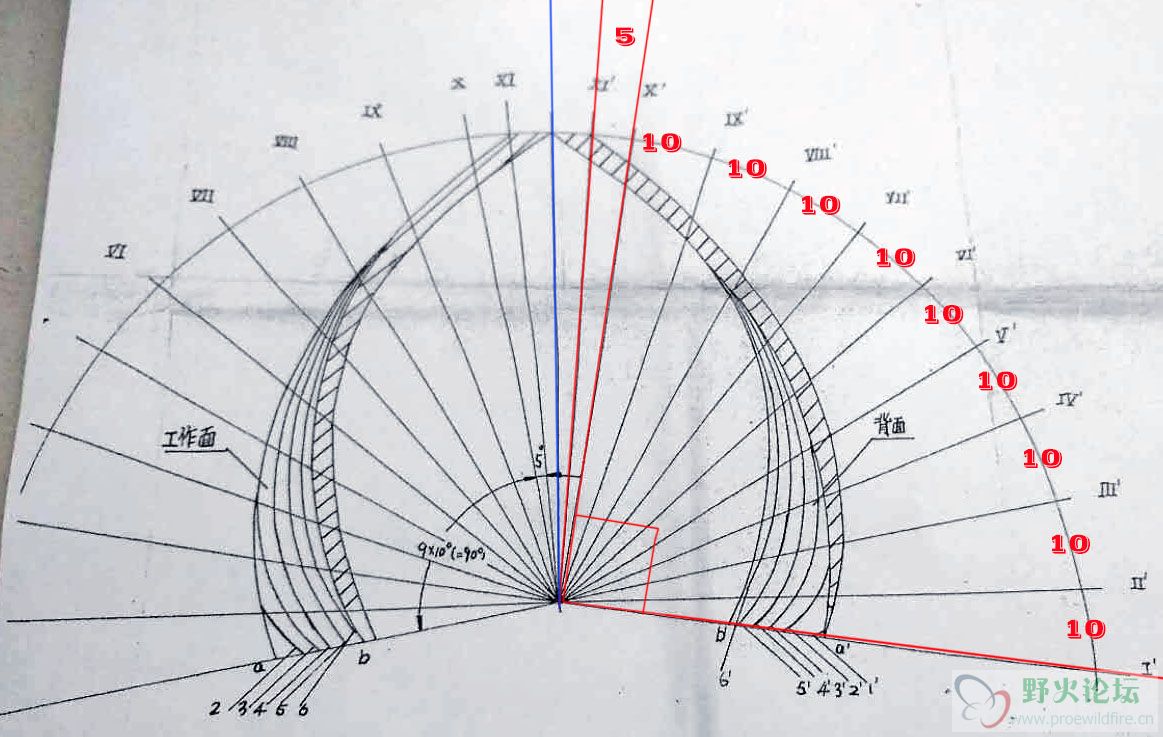

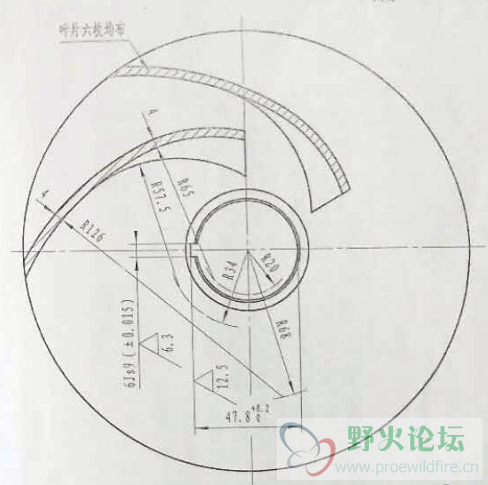

关键是在如何确定叶片的位置, 其实第三图已经说明了,只要仔细看一下就明白了

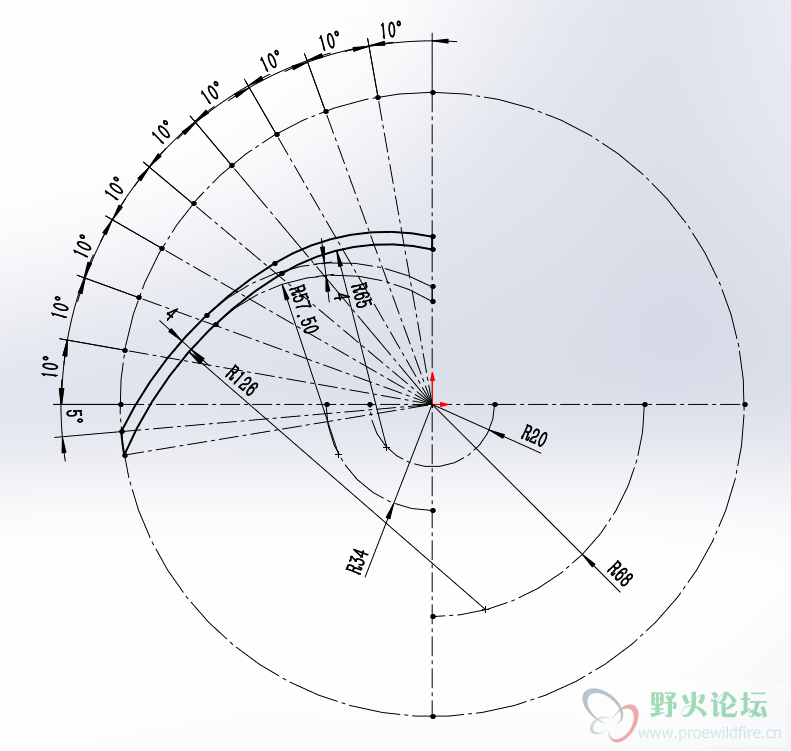

根据这个的提示,结合前面的图纸,很容易画出叶片正反两面的草绘


一旦叶片的定位解决,剩下就是利用相关特征的命令,建立叶片的特征

15238312750 · 发表于 2019-6-9 07:47

BoYa_DIY 发表于 2019-6-8 17:44
叶轮的主体部分不难,根据第一张图一个旋转

拜谢大神
