creo工程图里面怎么填充区域

freesomre

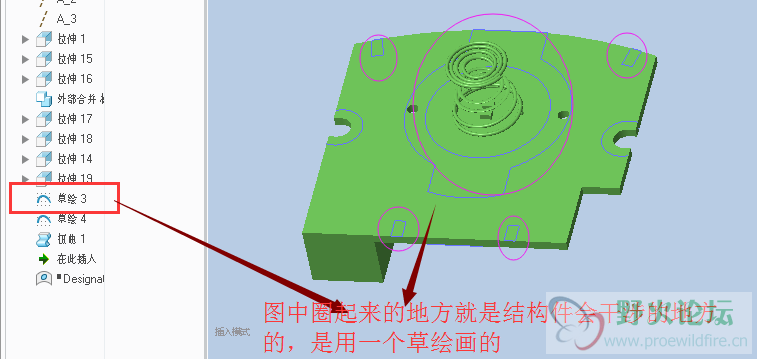

在做线路板的工程图时，需要把结构件跟线路板碰到的区域表示出来。比如线路板一般都由塑料件垫起来的，这个垫脚就需要在图纸里面体现出来的。我现在的做法是这样的，在线路板的零件里，会用草绘特征把会干涉的区域画出来，这样在工程图里面就能显示出来，但是不能直接填充，我一般用填充来表示区域的。如果要填充的话，就必须另外草绘，这样太麻烦了，大家知道的，在工程图里面草绘是太讨厌了的。大家有什么好的方法来处理我的这个需求呢？我是不想把工程图导到CAD软件里面去处理的，那样也很烦的。

freesomre

我找到一个麻烦的方法，给大家参考下。

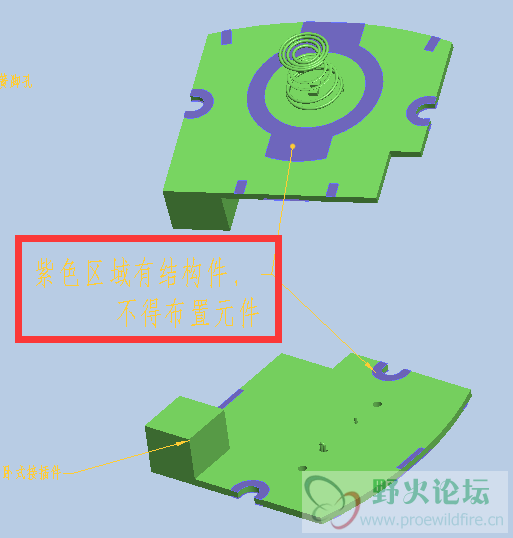

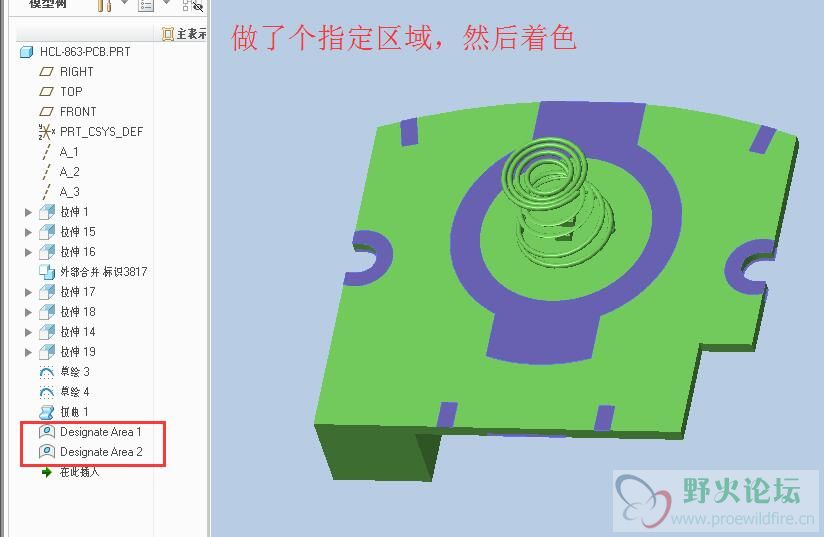

在零件里面做一个指定区域，就是前面的草绘。然后着色。

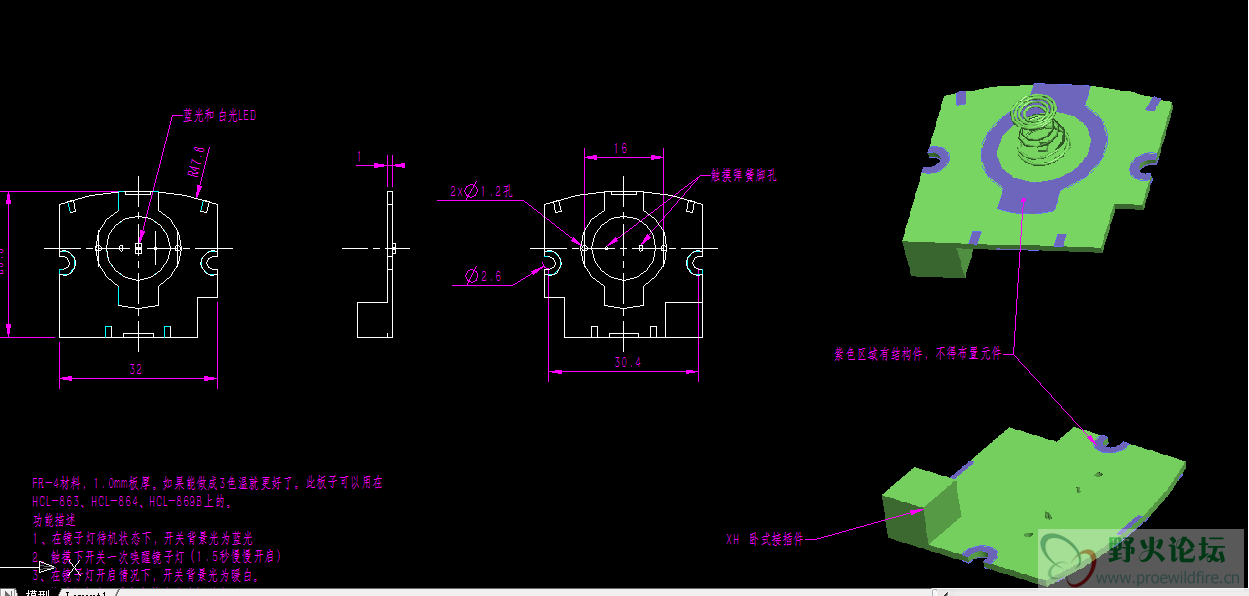

到工程图里面，视图用从动环境显示。然后导出到CAD里面也是能显示干涉区域的。
只是这个方法还是来得麻烦。期待高手现身。

mico_zhao

1.草绘（修饰草绘），利用H=多少 作为限高

2.ECAD功能

以上，根据贵司的EE，然后配合使用

slwolf

两种方法
1.草绘线完成后，重定义，草绘设置，属性，勾选剖面线选间距，OK即可。注意，必须退出再进入重定义才能勾选，这个功能没做好。
2.用修饰功能。

蓝沁秋

工程图里面可以直接做剖面。附件是creo parametric 2.0格式的，打不开告诉我。



剖面.rar (94.89 KB, 下载次数: 11, 售价: 6 金钱)

2019-6-5 10:16 上传

点击文件名下载附件
creo parametric 2.0
阅读权限: 10

zh_2008

可以直接打剖面线或者在3D中截面创建好剖面线打好再到2D中

shako11

slwolf 发表于 2019-6-5 09:33
两种方法
1.草绘线完成后，重定义，草绘设置，属性，勾选剖面线选间距，OK即可。注意，必须退出再进入重定 ...

用第一种方法比较多，但是3D的时候会看见这个剖面线

klitin

mico_zhao 发表于 2019-6-4 22:12
1.草绘（修饰草绘），利用H=多少 作为限高

2.ECAD功能

这能详细讲讲吗？H是指手动标注么？
还有ECAD功能怎么用呢？
