creo/proe教程-4_展平面组与展平面组变形的应用

蓝沁秋 · 发表于 2019-5-27 17:34

本帖最后由蓝沁秋于 2019-5-27 17:40 编辑

大家好。本次带来第4个教程。这也是时隔4年多以后再次出教程。我写教程的目的就是期望能借通用的方法帮助大家解决实际生产中的问题，这是一直不变的初衷。
废话不多说，搜索论坛发现是有【展平面组】教程的，但是前辈们的过程不够全面，不能体现到新版本中，也有不少网友对功能的实际应用感到疑惑。然而，在实际设计中，有很多样式的产品是需要运用到这个功能以及运用到与之匹配的【展平面组变形】的功能。

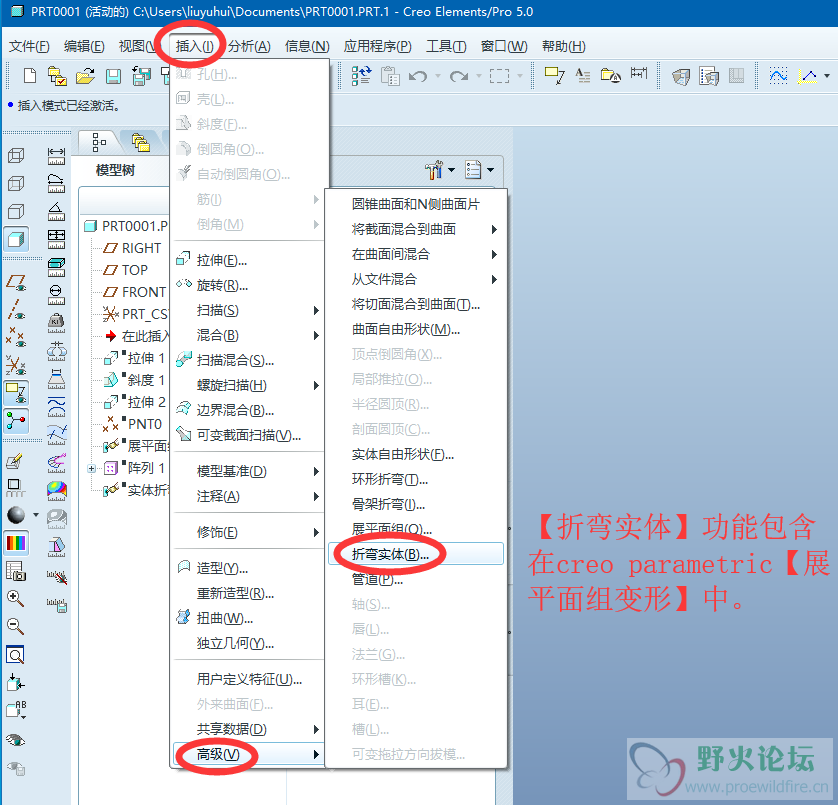

*先简单解释下creo parametric中【展平面组变形】中部分功能（即是折弯实体的部分）对应proe中的功能是【折弯实体】。从名称的变化来看，creo的翻译更加能体现功能的变化（即是在折弯实体的基础上增加了折弯曲面等功能），并且容易让人把这两个功能关联起来。如图所示：

——————————————————————————————————

教程正式开始：
大家很多时候看到异型曲面上阵列很多有规律的特征，但是建模的时候不知道如何下手，这时候就需要应用到这一功能。

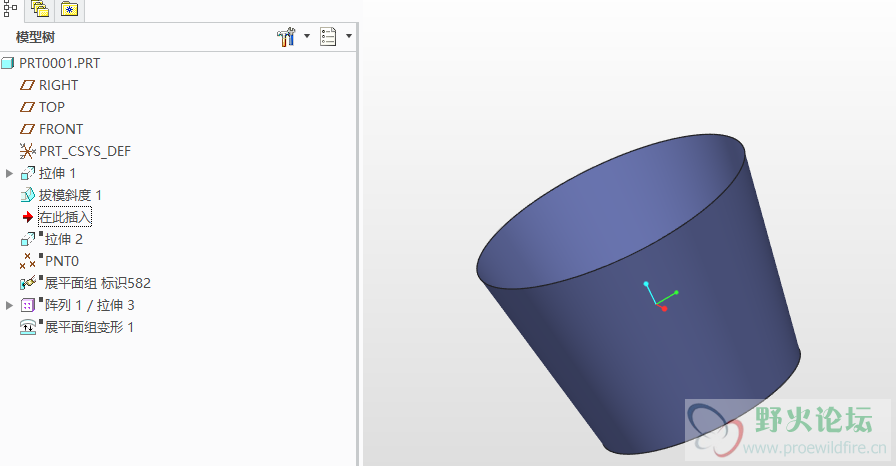

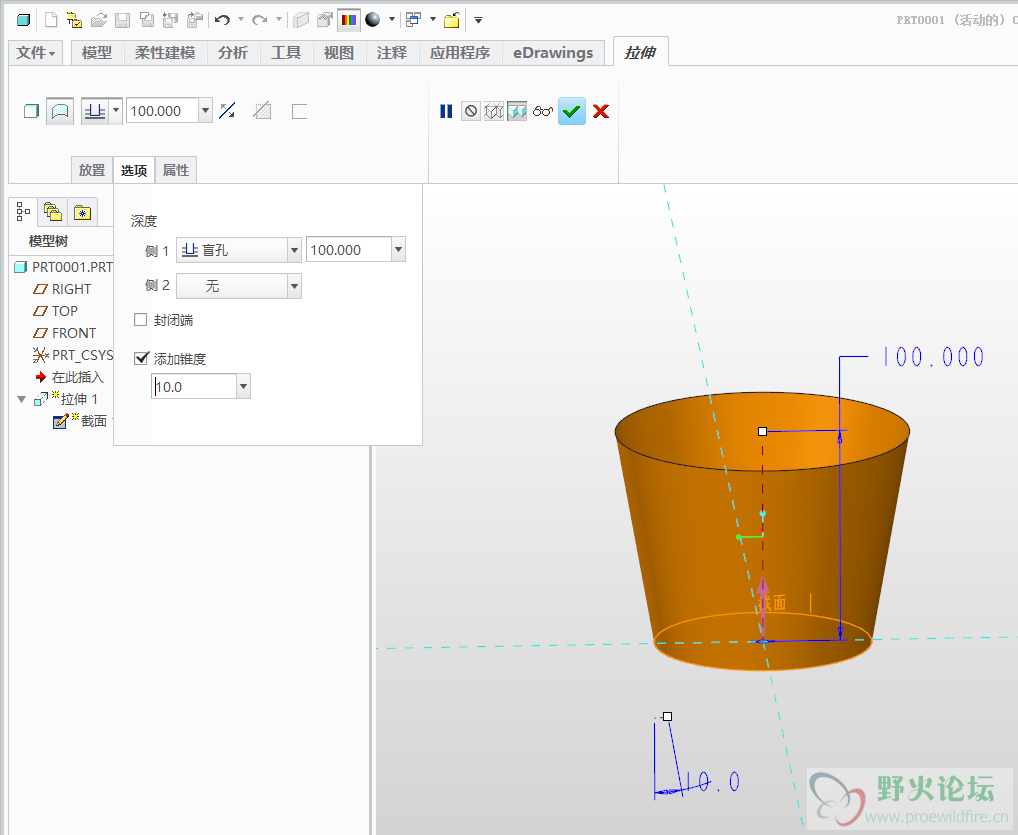

1、拉伸一个圆形曲面，顺手拔模10°。

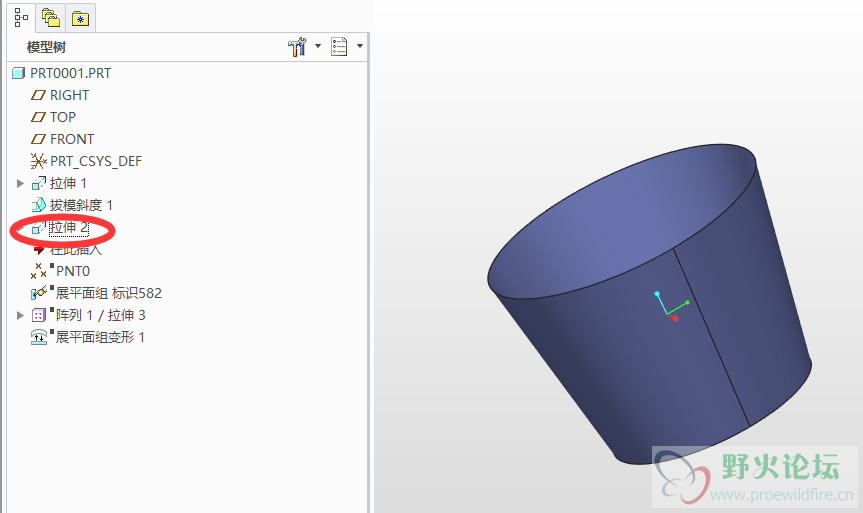

2、拉伸曲面，切除圆锥曲面一侧，目的是将正圆截面的曲面切断为非闭合曲面。

*切断前后对比：

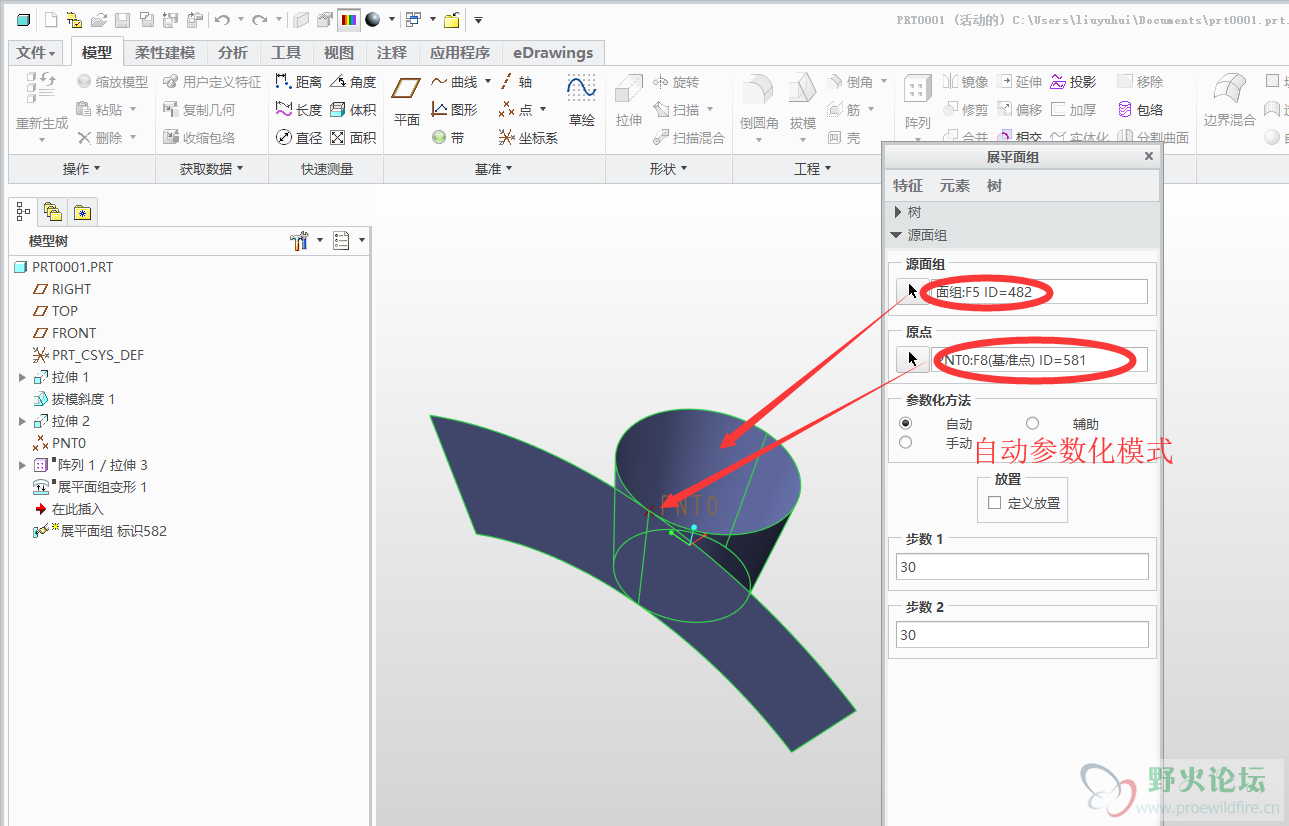

3、增加展平的初始【点】，展平面组（这部分这里不过多展开，论坛很多教程，不懂的网友请自行搜索）。

4、在展平的曲面上“创作”自己需要的特征了，这是以实体为例。

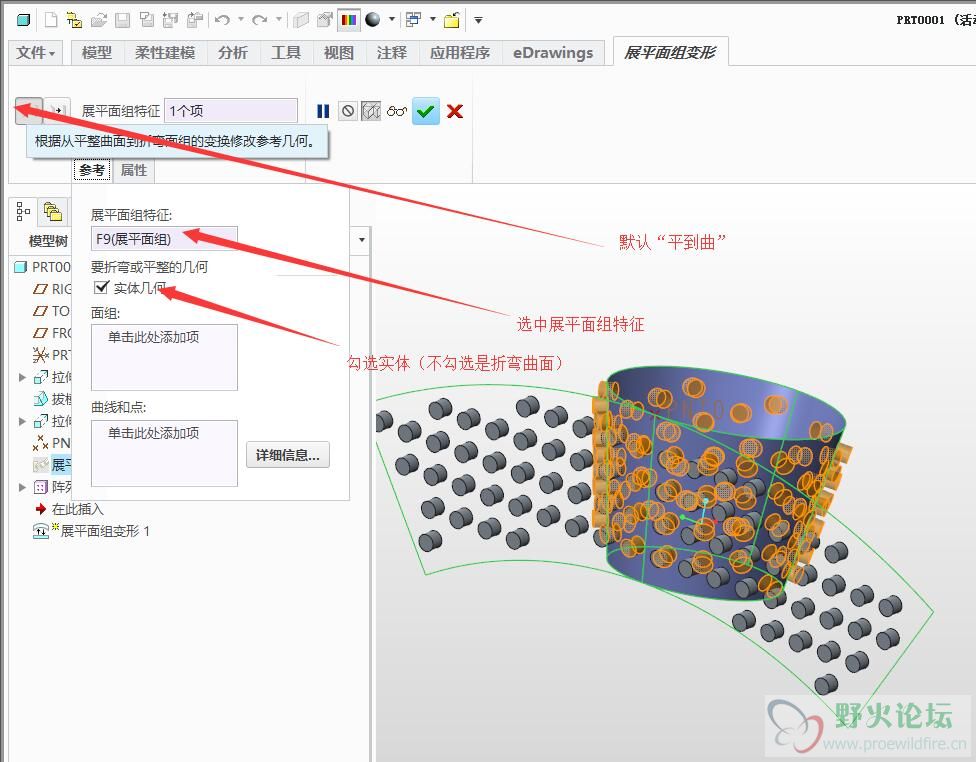

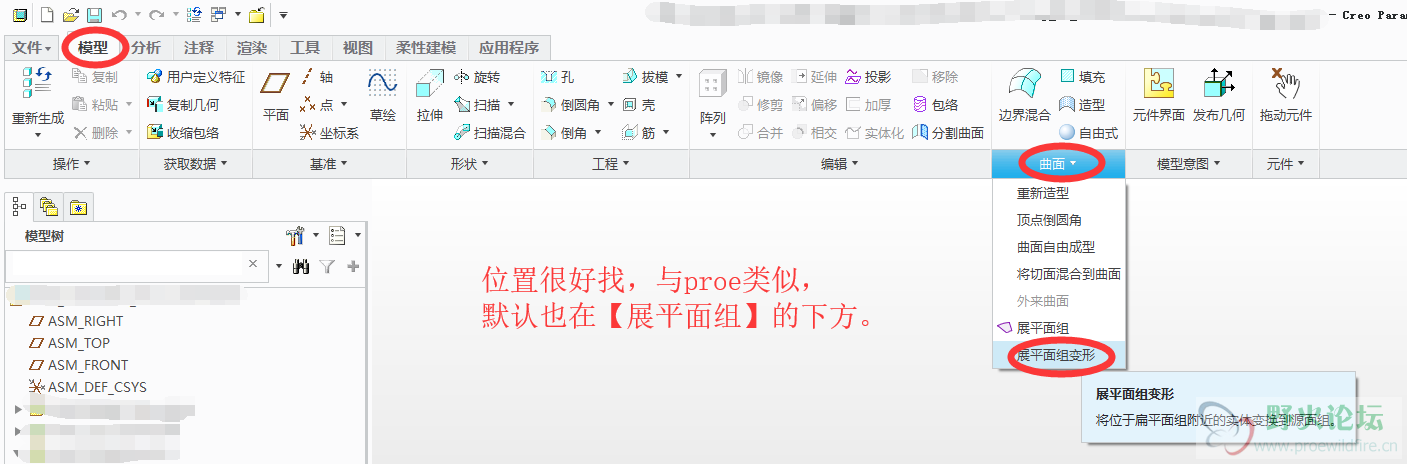

5、展平面组变形，折弯回到圆锥体上去。

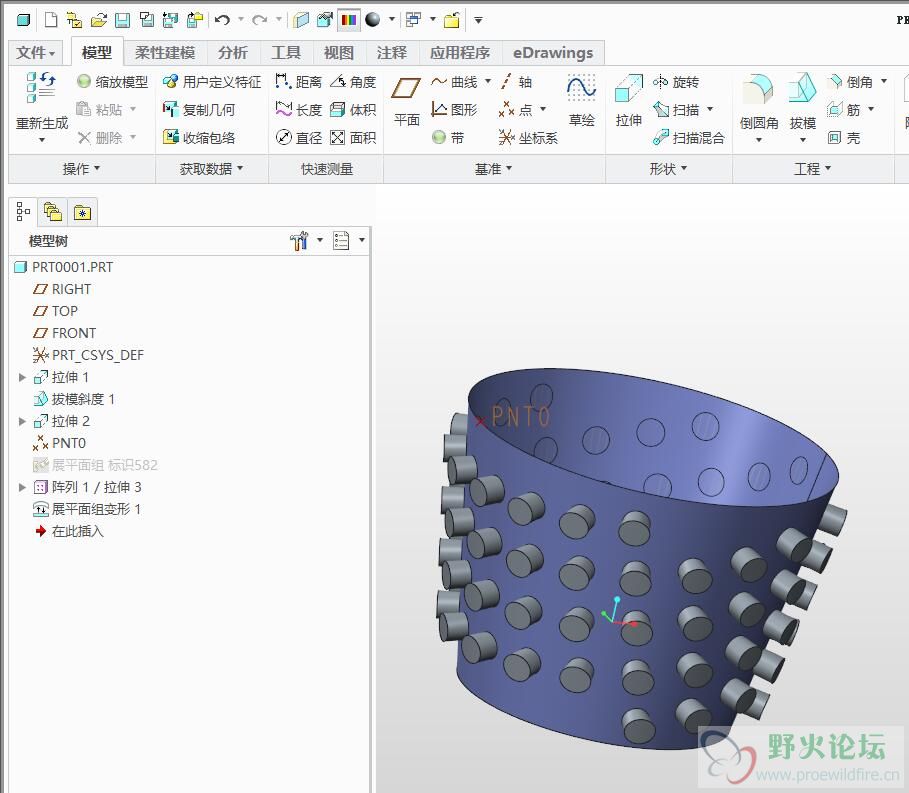

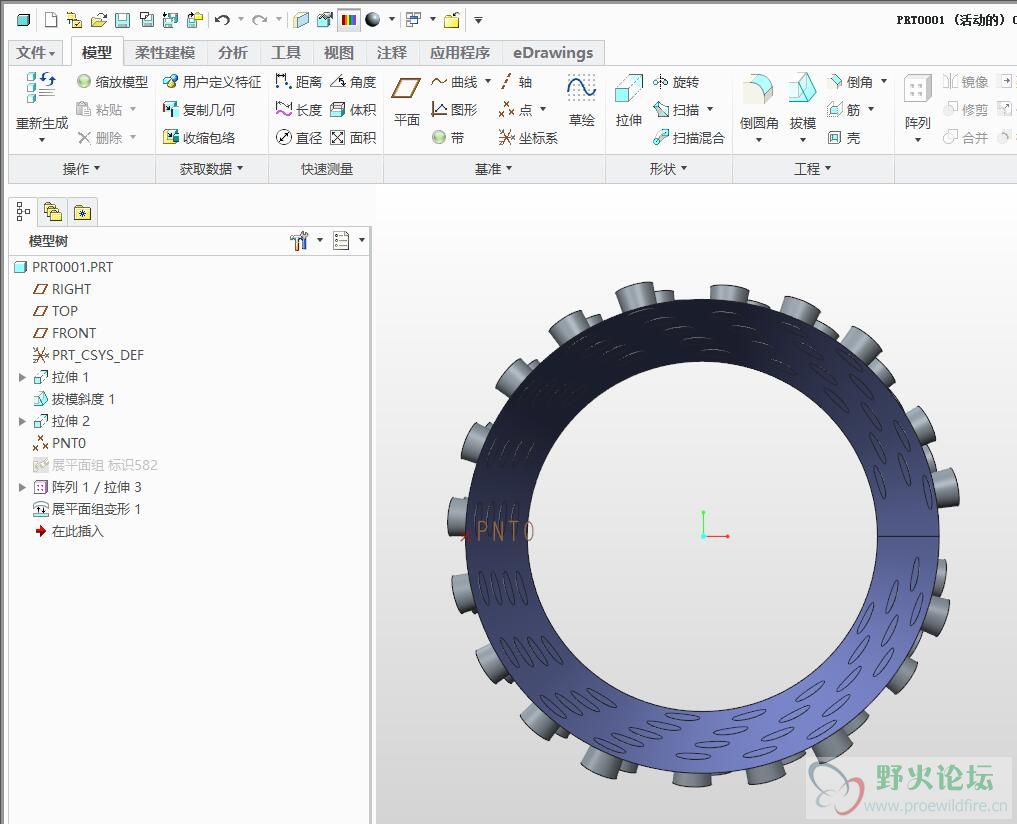

*最终效果：

————————————————————————

我在现实中使用的产品：
净化器、音箱、铭牌等产品。

图很糙，但是我相信抛砖引玉的作用达到了。最后上prt:
