请教这个图怎么画

xfzcgzs · 发表于 2008-12-19 21:54

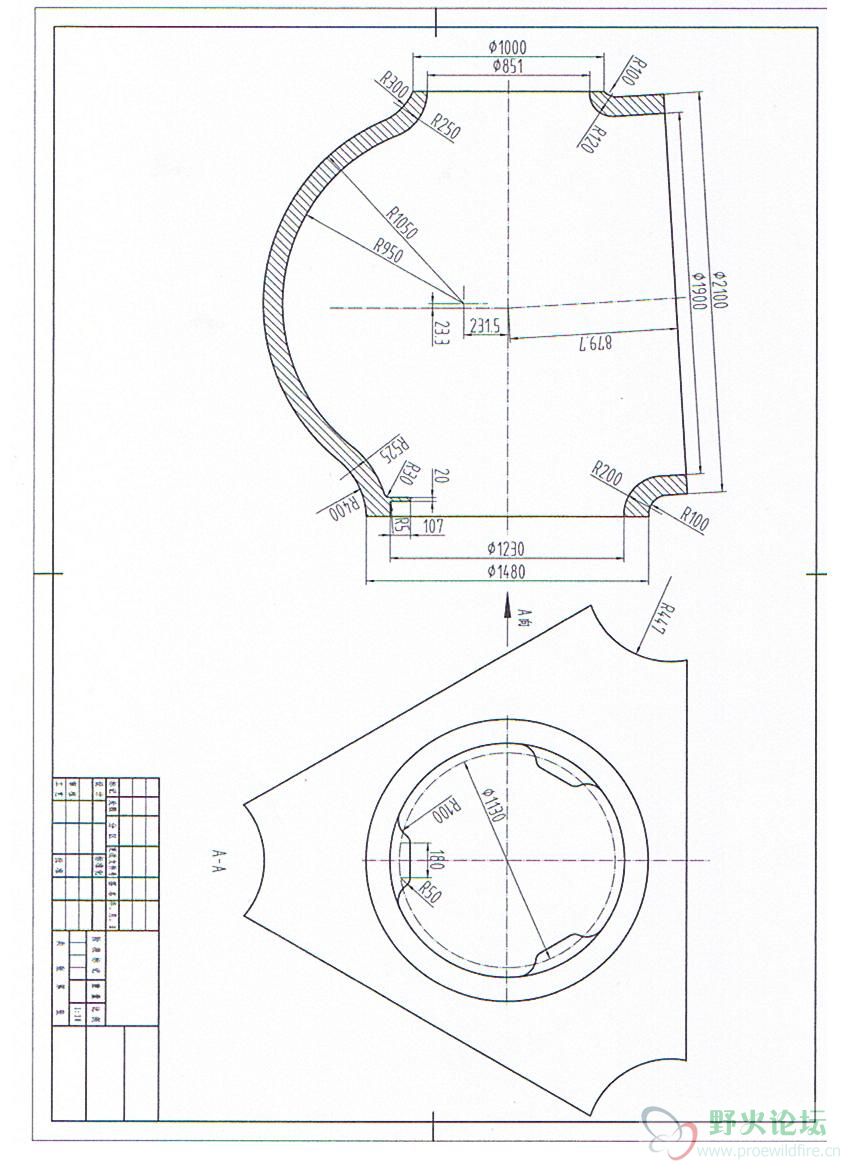

初学PRO/E请教这个图怎么画，那位帮我画一下在

[ 本帖最后由 xfzcgzs 于 2008-12-19 21:56 编辑 ]

lwd1919 · 发表于 2008-12-19 22:58

看得头晕！怎么表达成这样子呀！

zdr12345 · 发表于 2008-12-19 23:27

条件不足哦，还有的图呢？

8374856 · 发表于 2008-12-20 09:43

提示: 作者被禁止或删除内容自动屏蔽

qws123 · 发表于 2008-12-20 09:52

应该还差一个图

timelsa · 发表于 2008-12-20 11:18

差图怎么画阿看不懂头昏昏的

xieweiyao · 发表于 2008-12-20 12:40

表达不完整啊大哥

树边木 · 发表于 2008-12-20 14:03

不会.

huqy168 · 发表于 2008-12-20 17:37

最好多一二个视图,看得清楚一点

xfzcgzs · 发表于 2008-12-25 18:28

发个CAD文件，希望各位帮我一下，主要是三大端面之间的过渡R447的角（要保证R1050的尺寸）

[ 本帖最后由 xfzcgzs 于 2008-12-25 18:32 编辑 ]
