设为首页收藏本站
野火下载站Pro/E教程下载Pro/E模型下载Pro/E视频教程金钱充值点数兑换点数充值求职招聘切换到宽版

野火论坛

 找回密码
 立即注册

QQ登录

只需一步，快速开始

  • 威望小于 0
  • 会员等级
  • 等待验证会员
  • 发帖规定
  • 账号激活-1
  • 积分策略
  • 嘉宾不显广告
  • QQ 绑定
  • Creo 最新下载
  • Creo 安装教程
  • Creo 常见问题
  • Proe 最新下载
  • Proe 安装教程
  • Proe 常见问题
  • 金钱充值
  • 充值方法
  • VIP会员
  • 广告合作请联系
  • QQ:28016688

    • 野火论坛»首页 › Creo 论坛（最新 Creo 10.0,9.0,8.0 学习交流论坛） › Creo 数据交换 › 分享 --线路板 PCB文件导入CREO的方法，希望能帮助到大 ...
    12345678910... 12下一页
    返回列表 发新帖
    查看: 45902|回复: 119

    [分享] 分享 --线路板 PCB文件导入CREO的方法，希望能帮助到大家

    [复制链接]
    chaoyue4978

    30

    主题

    1007

    回帖

    32

    威望

    讲师

    Rank: 6Rank: 6

    积分
    1154
    QQ
    发表于 2019-5-22 15:04 | 显示全部楼层 |阅读模式

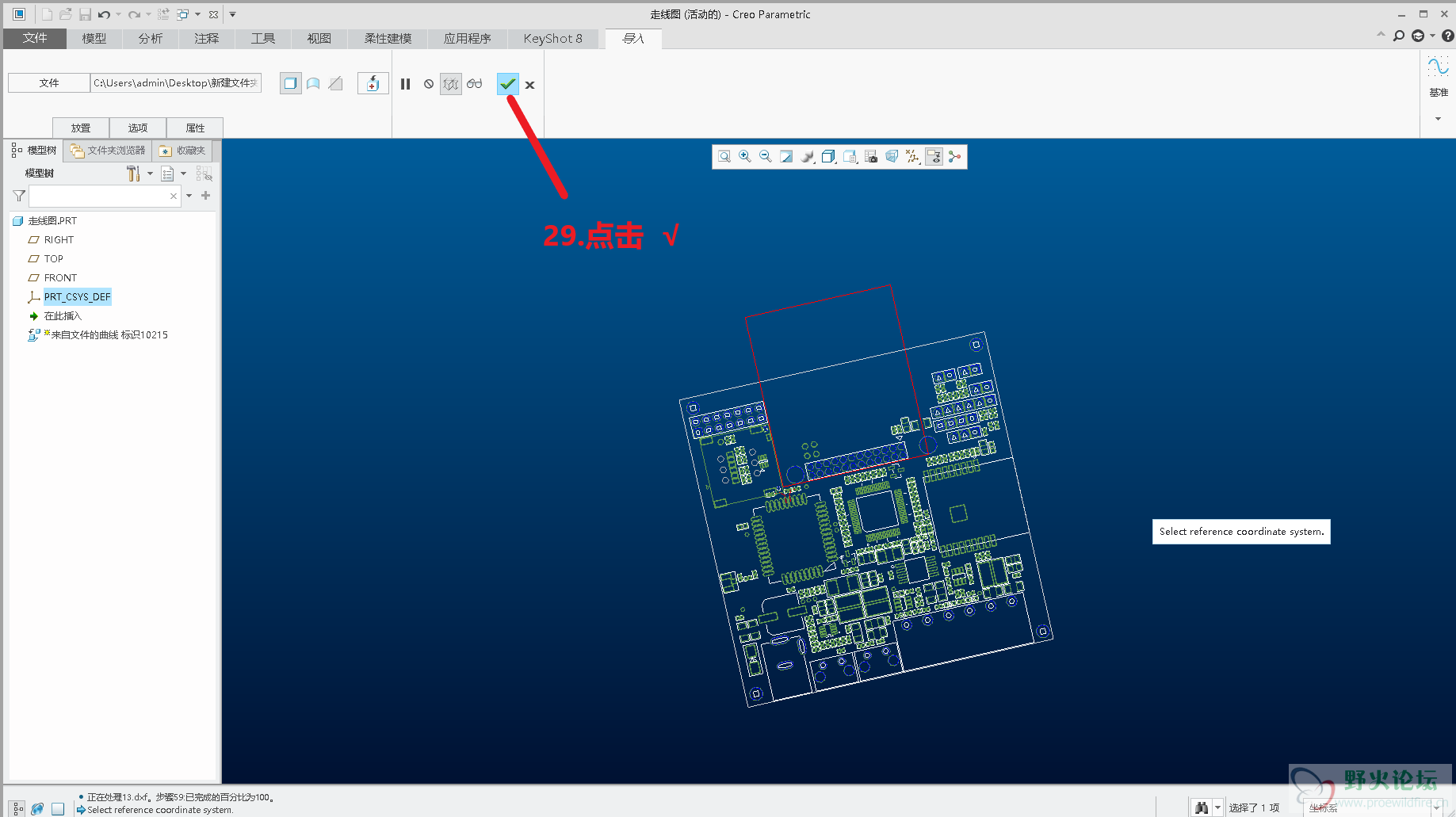

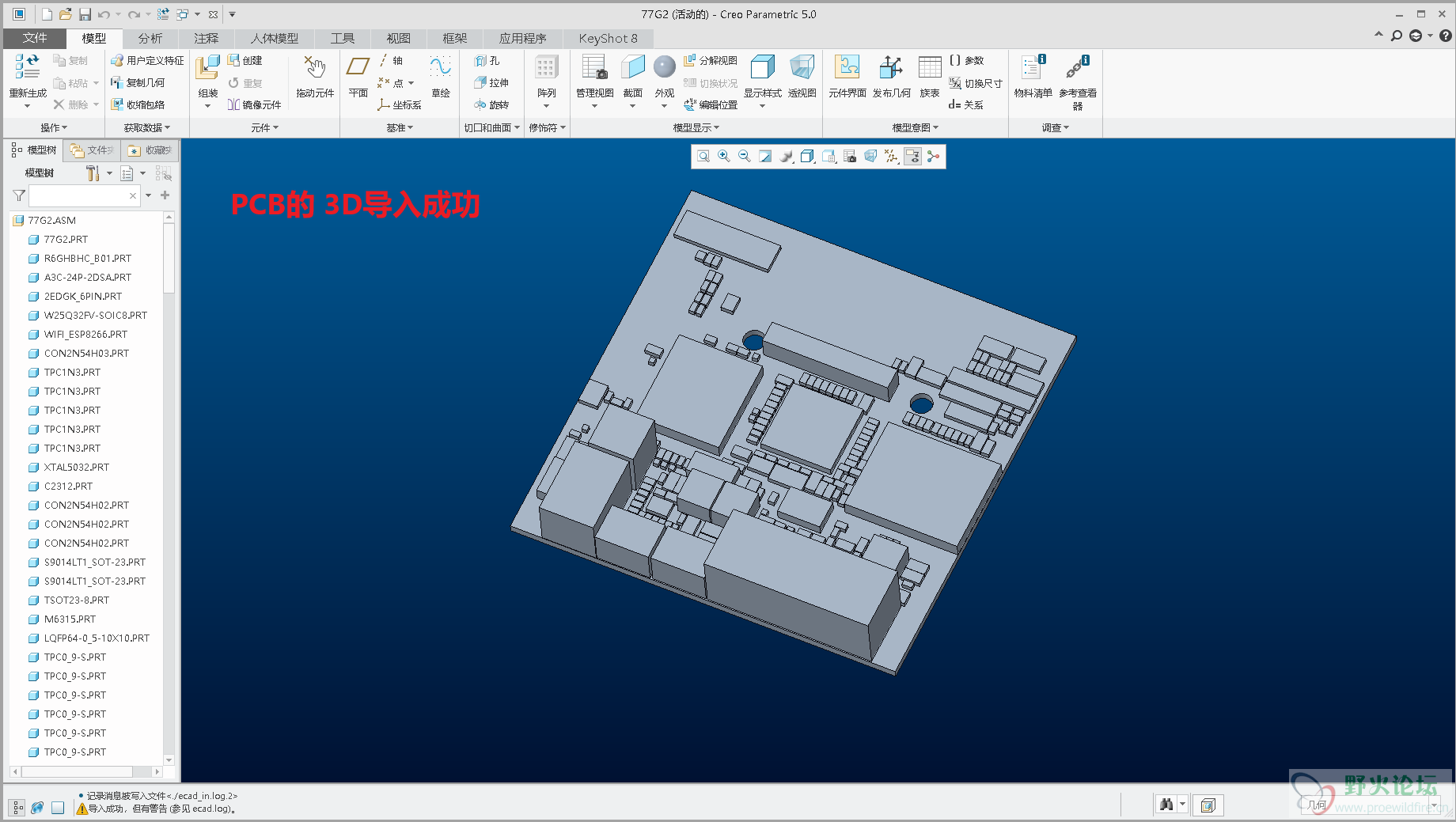

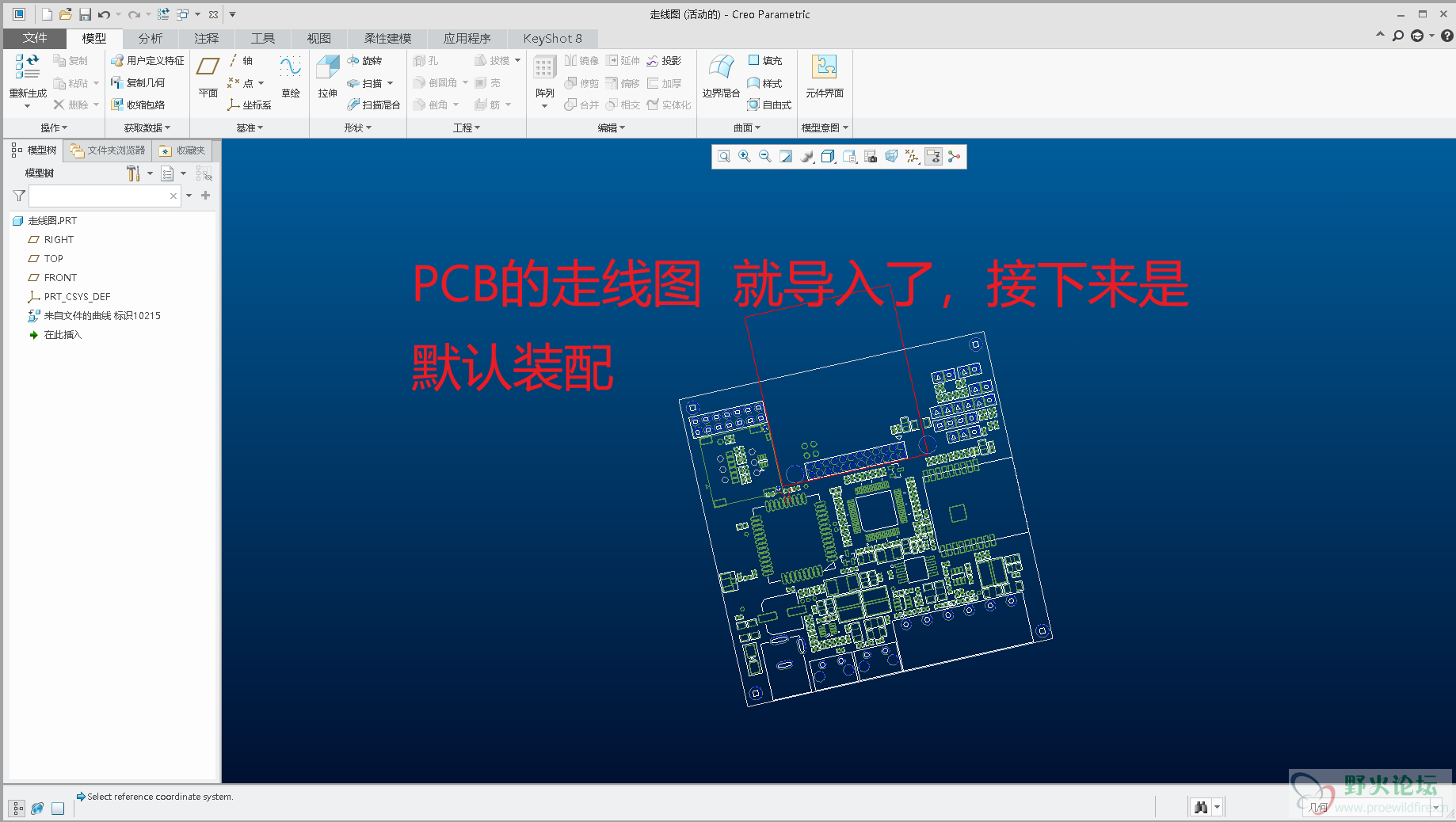

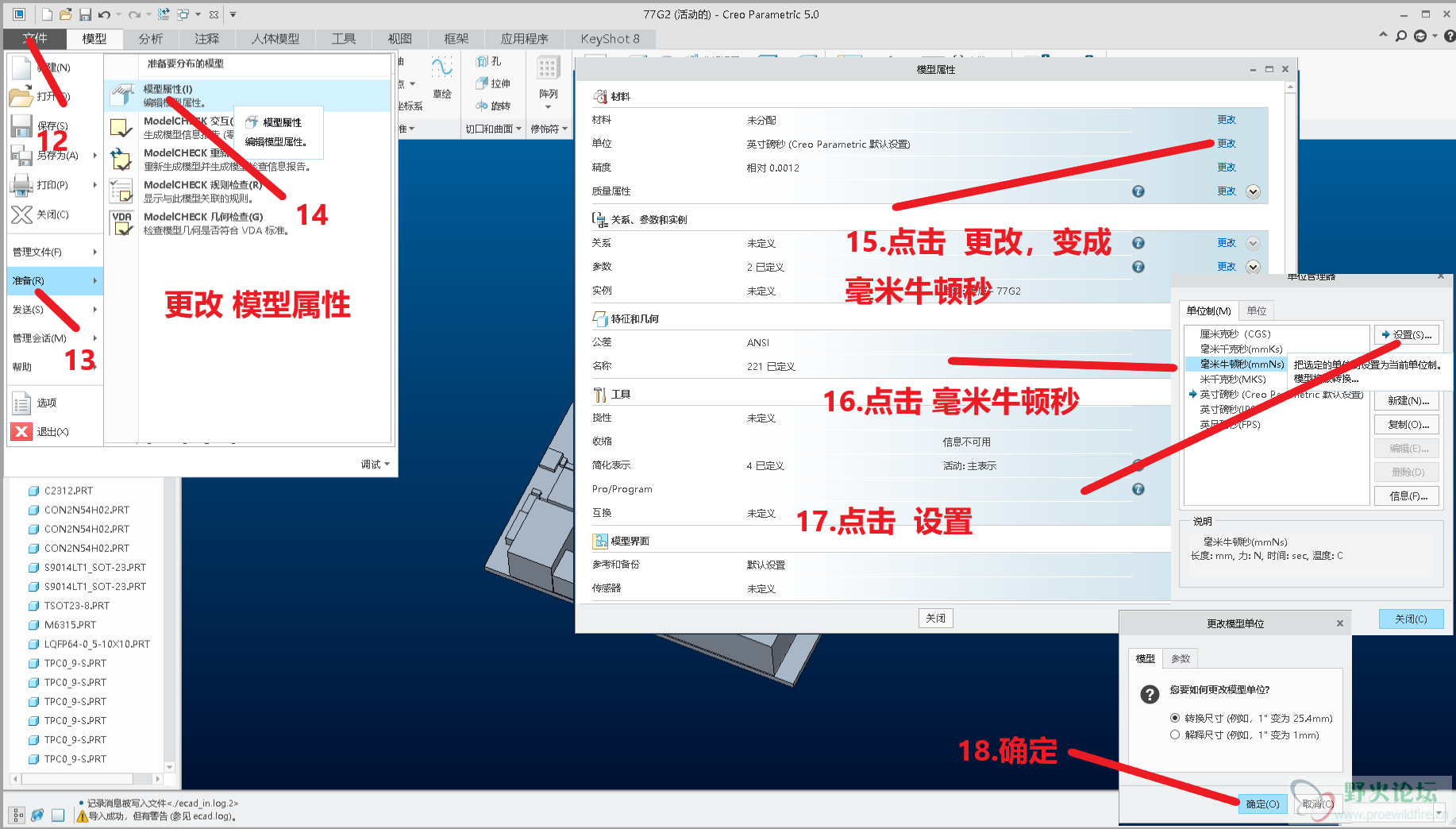

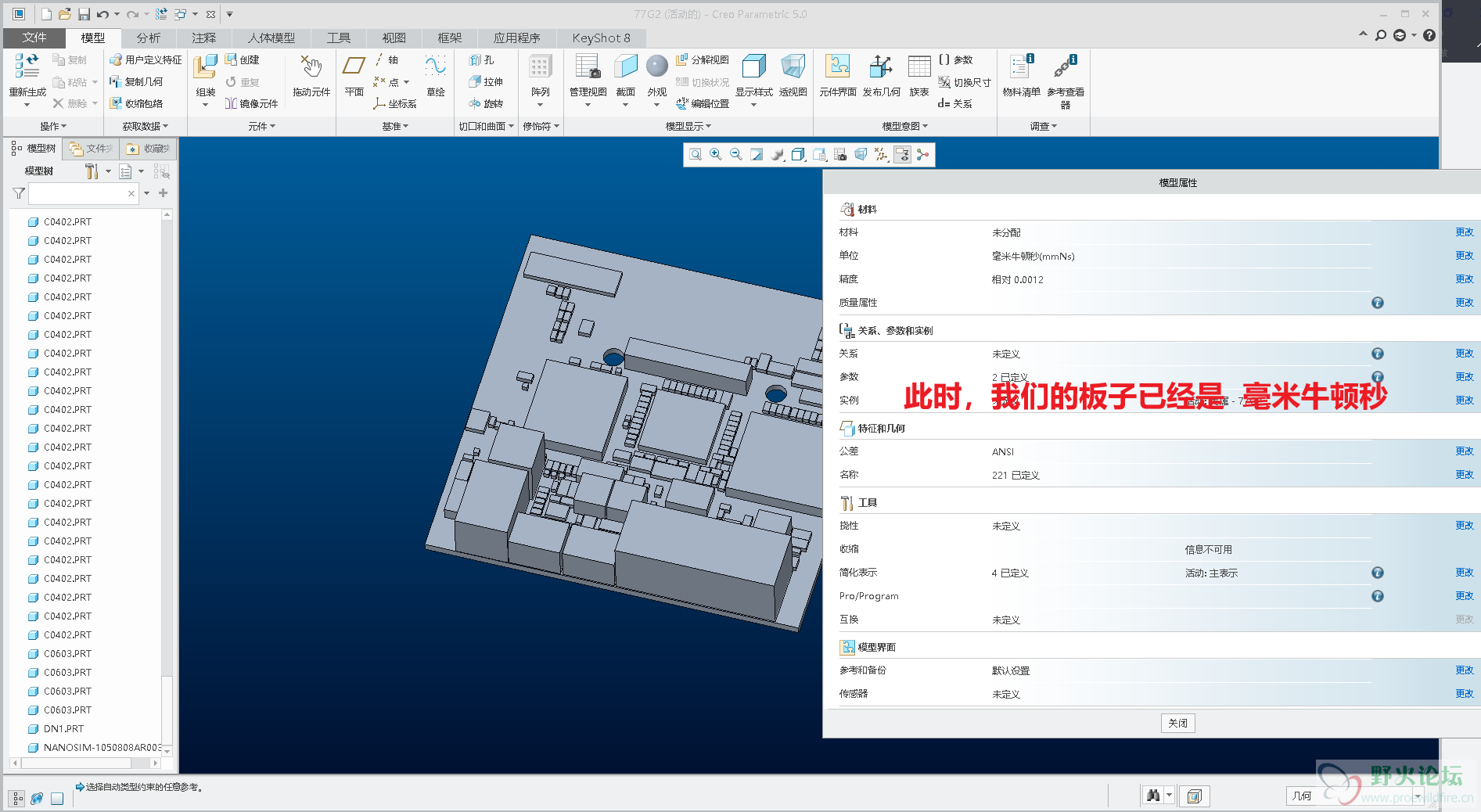

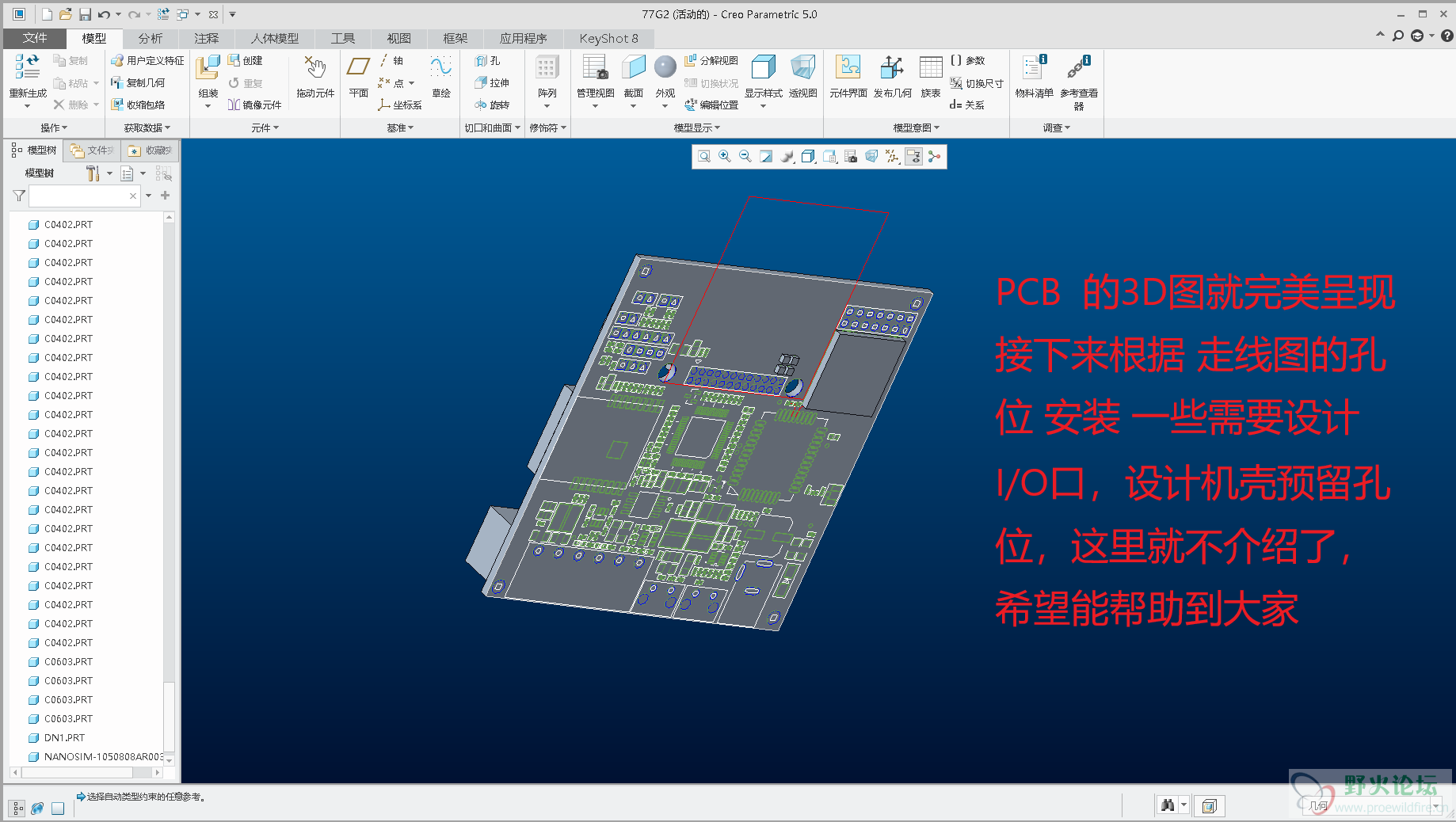

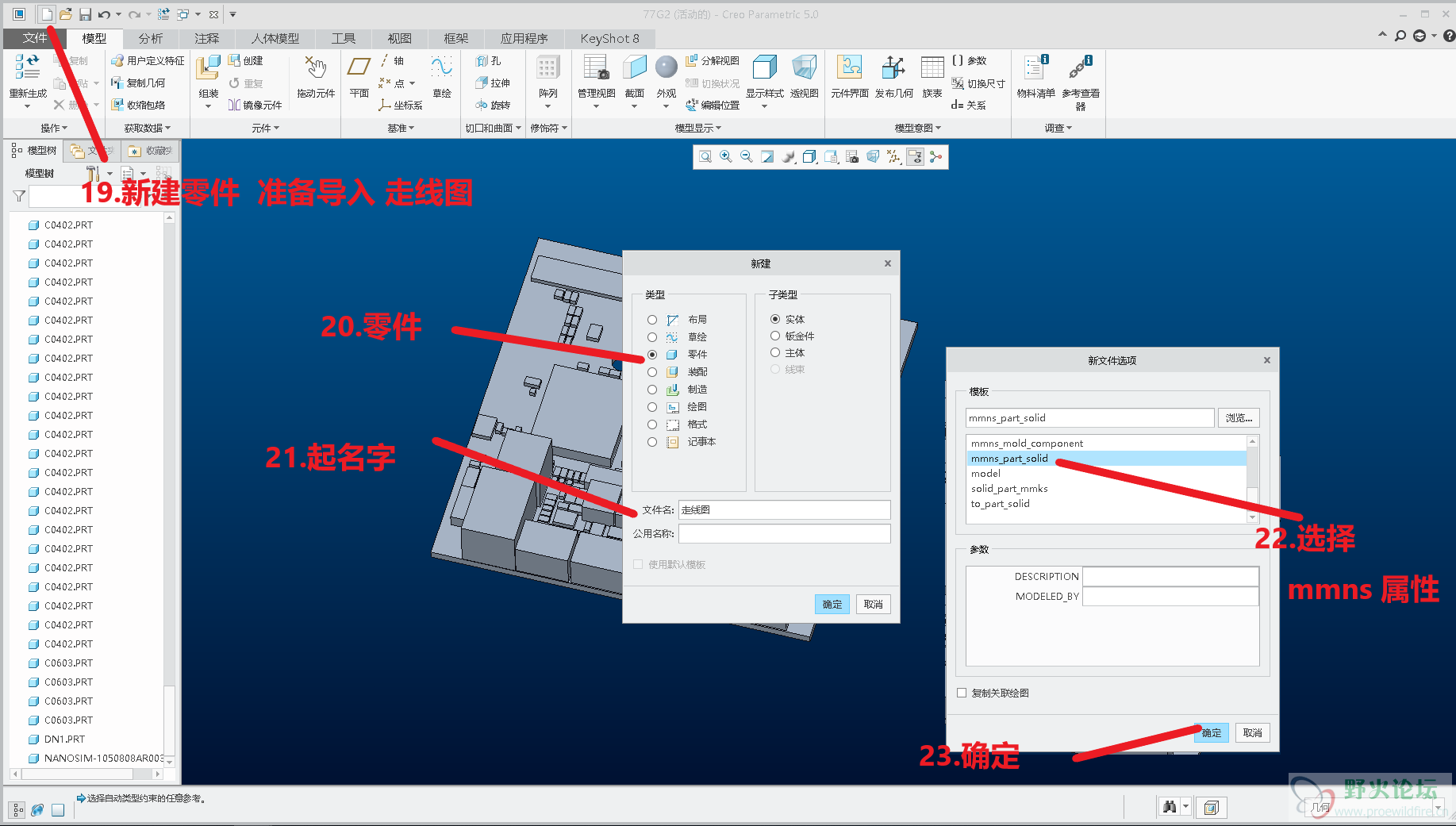

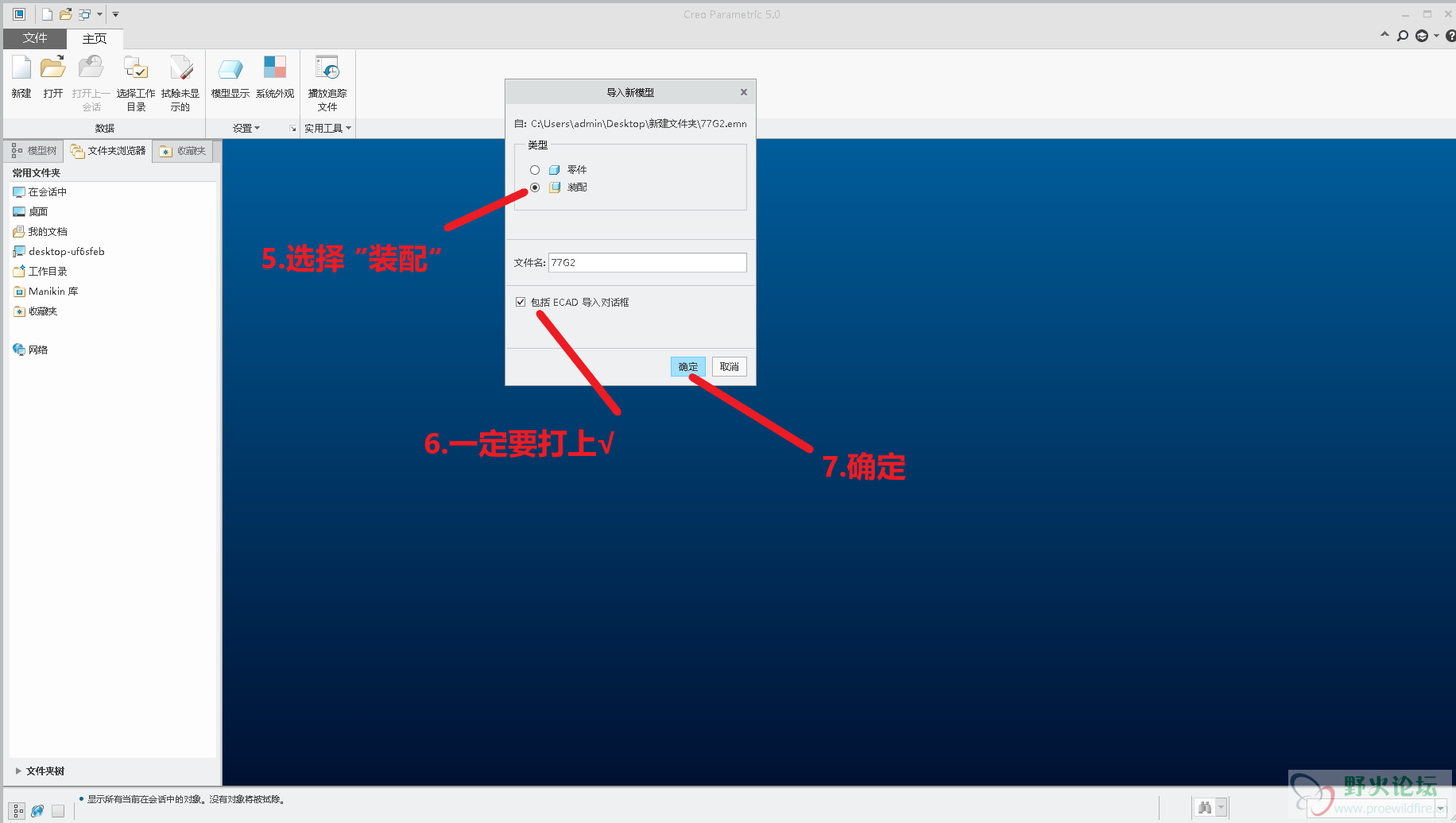

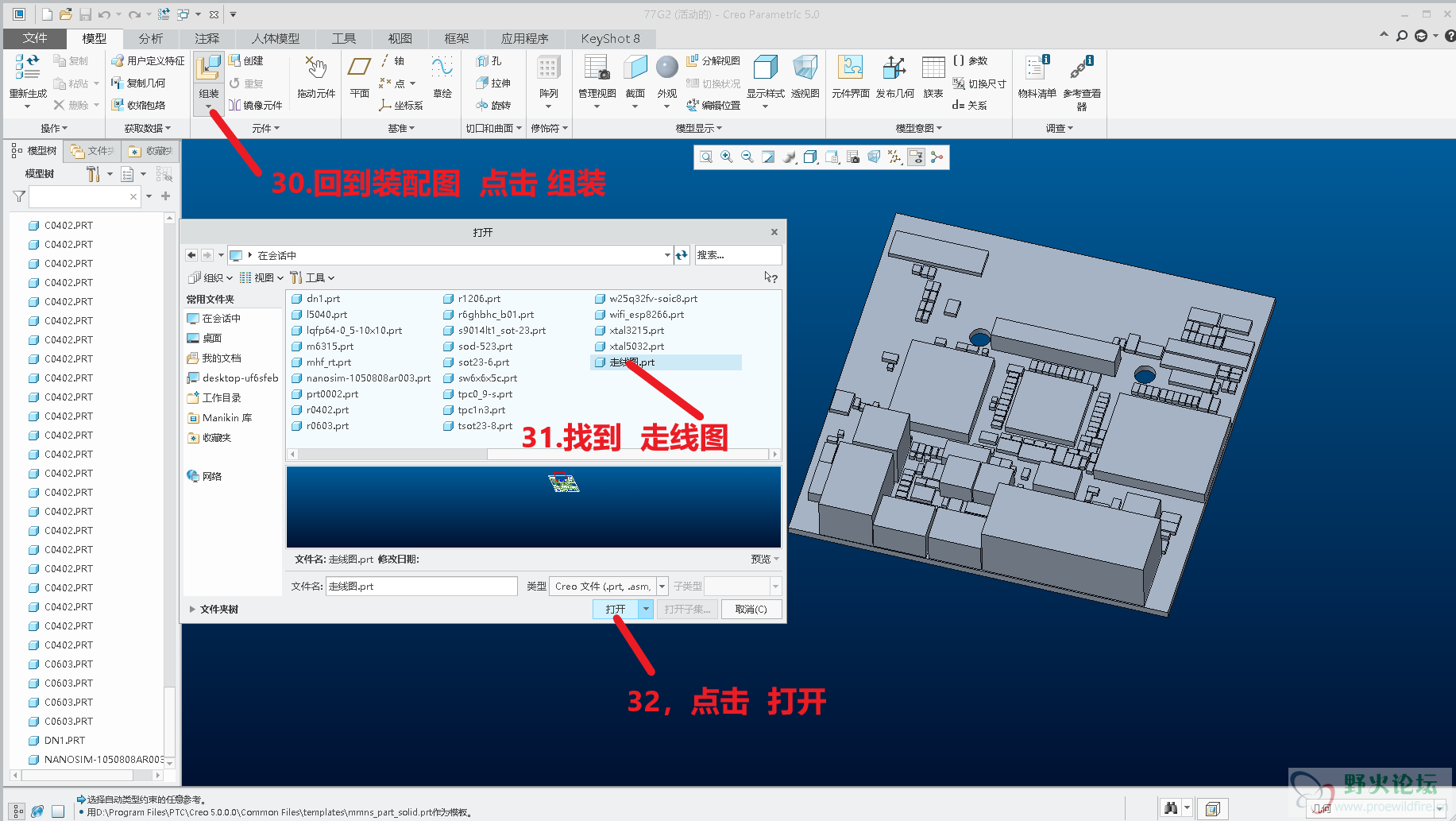

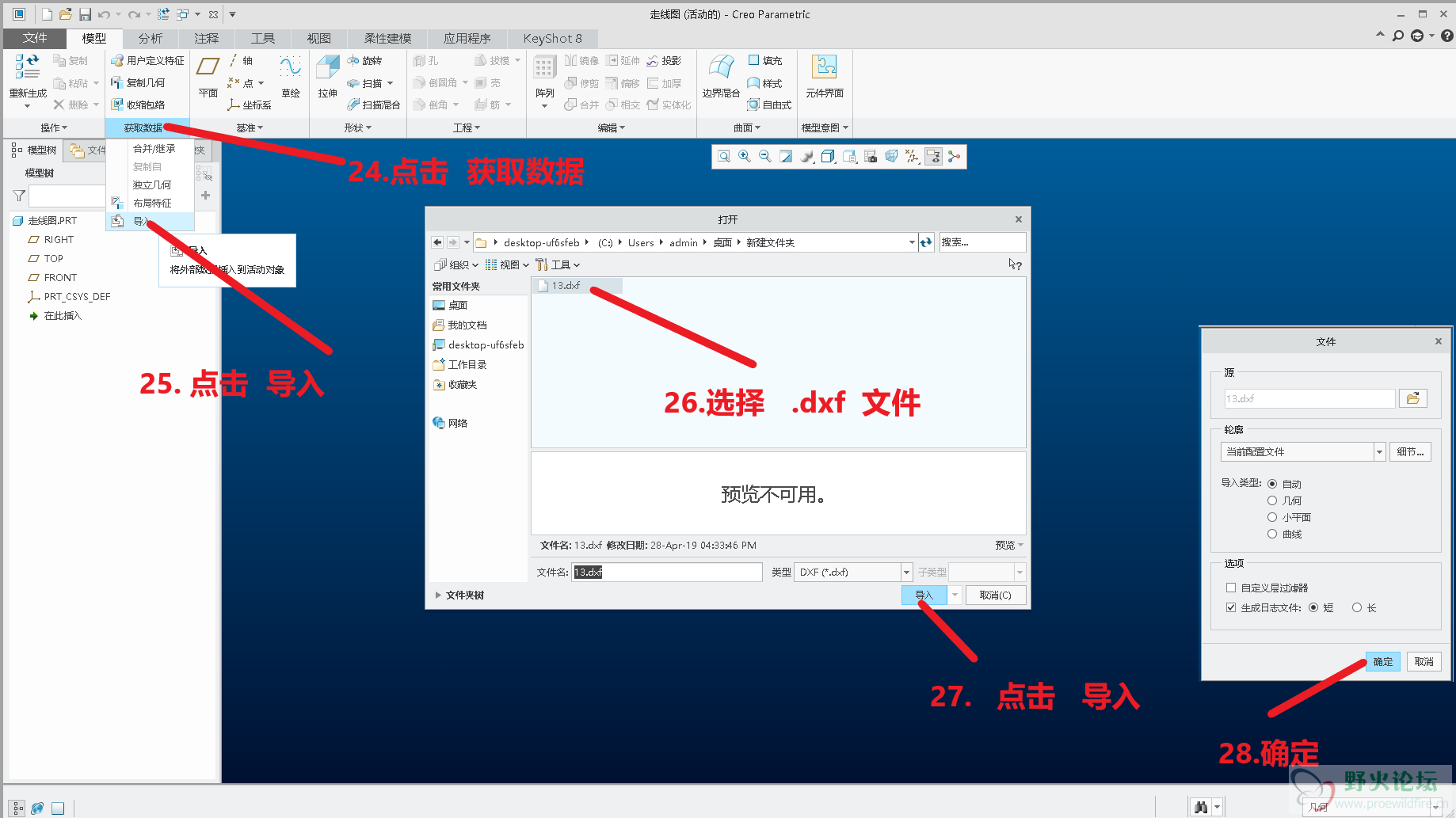

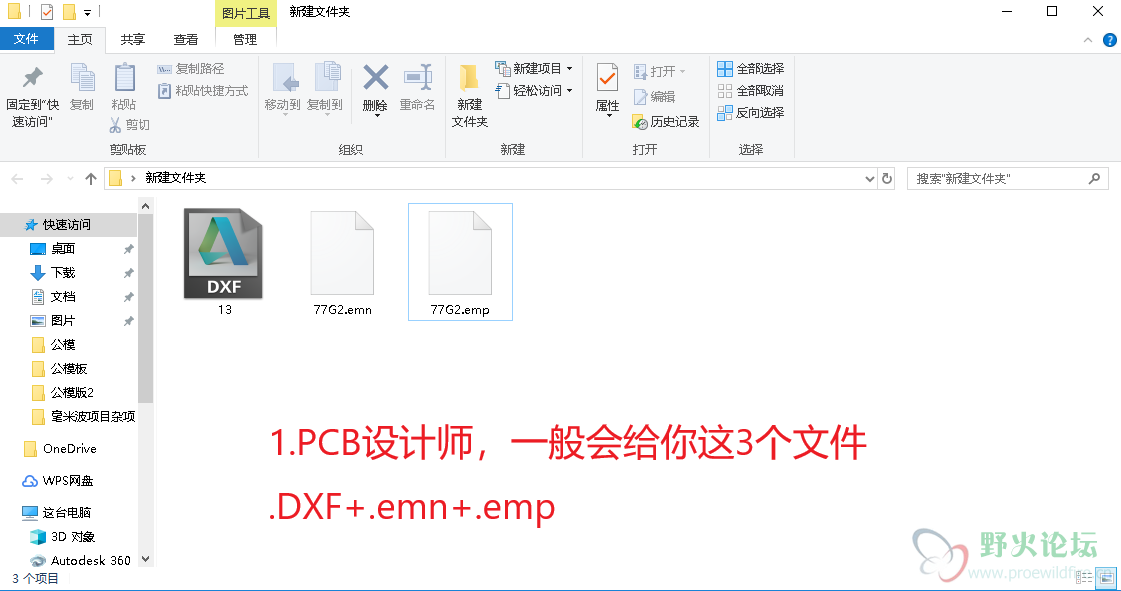

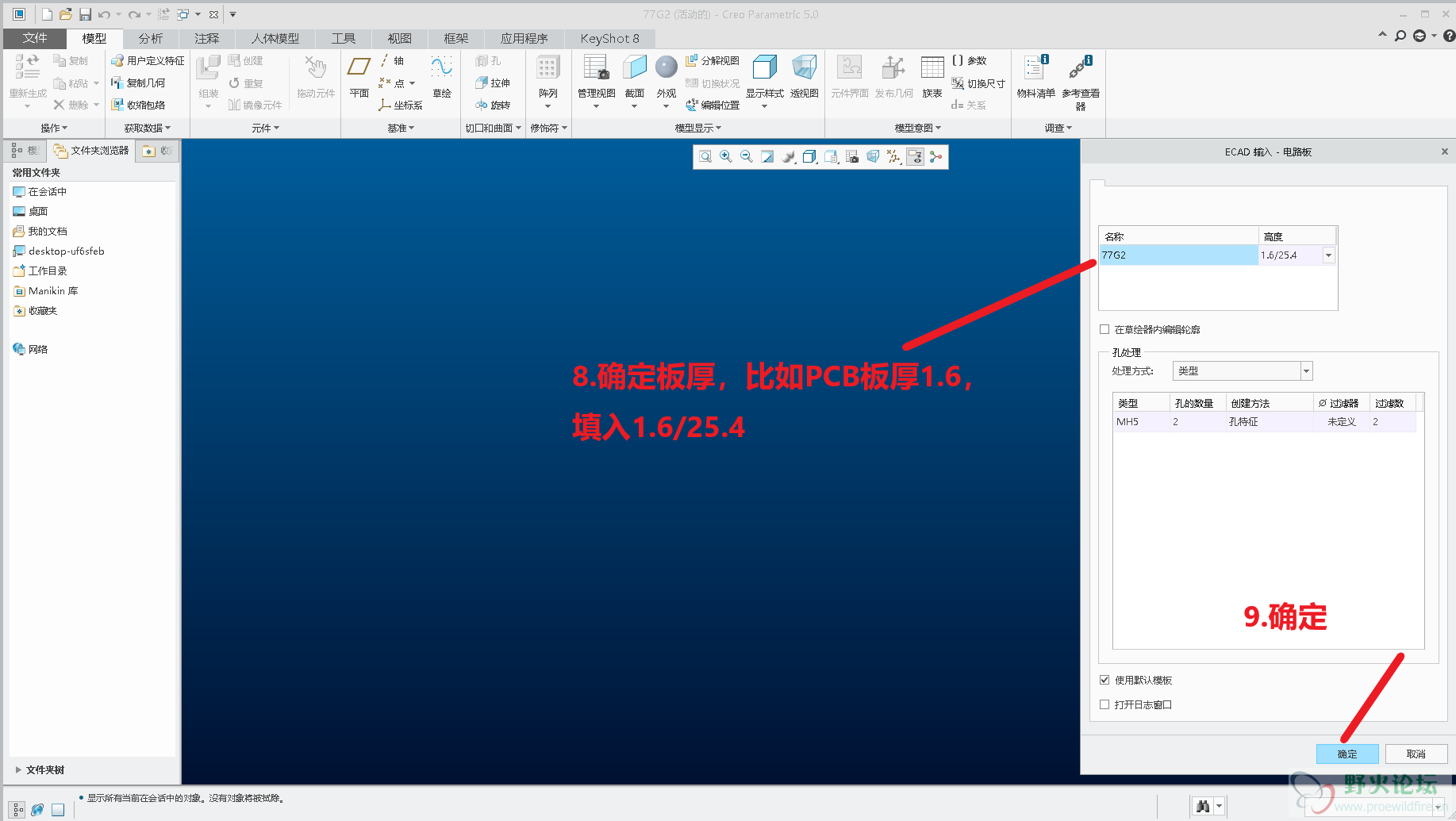

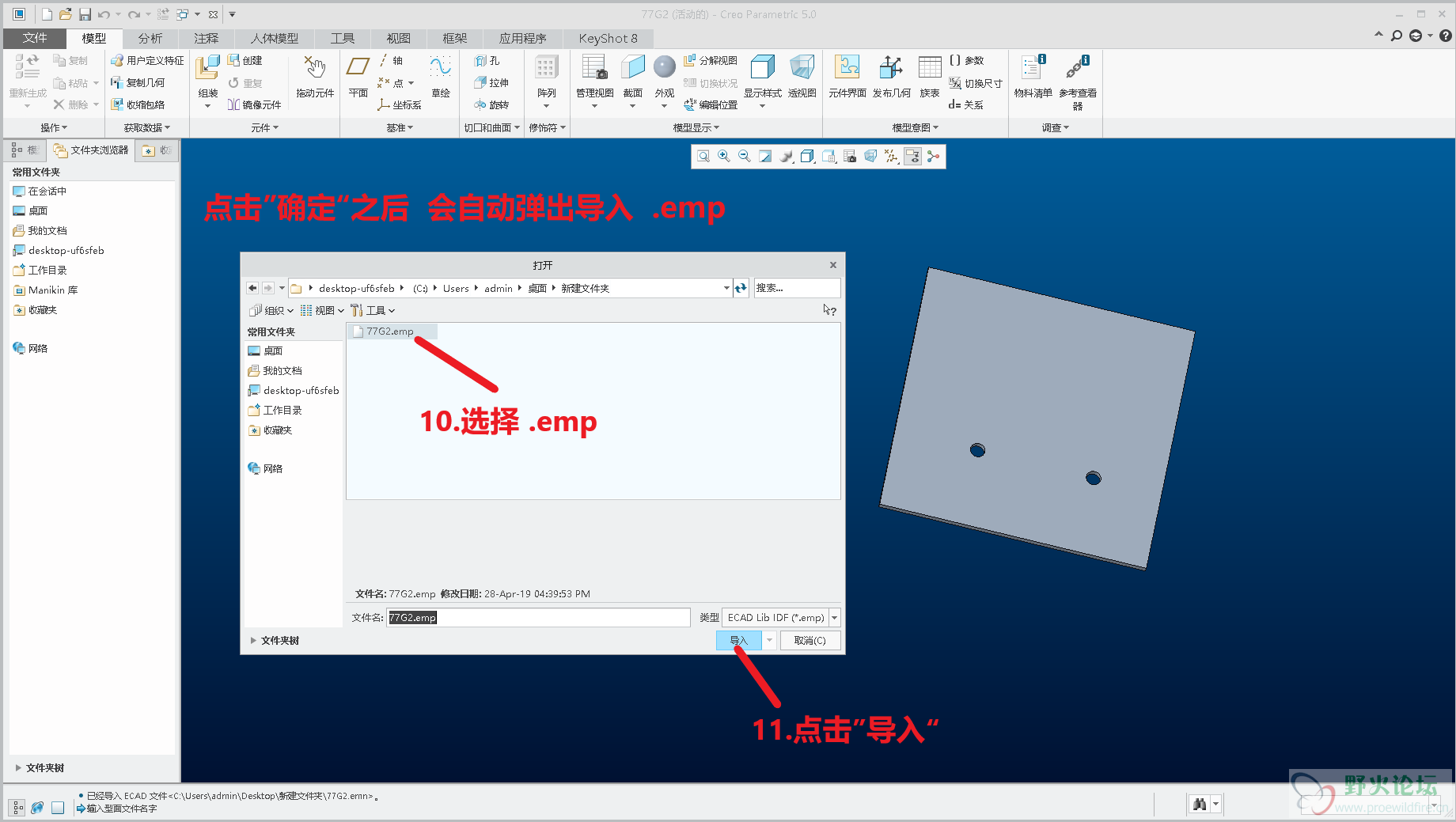

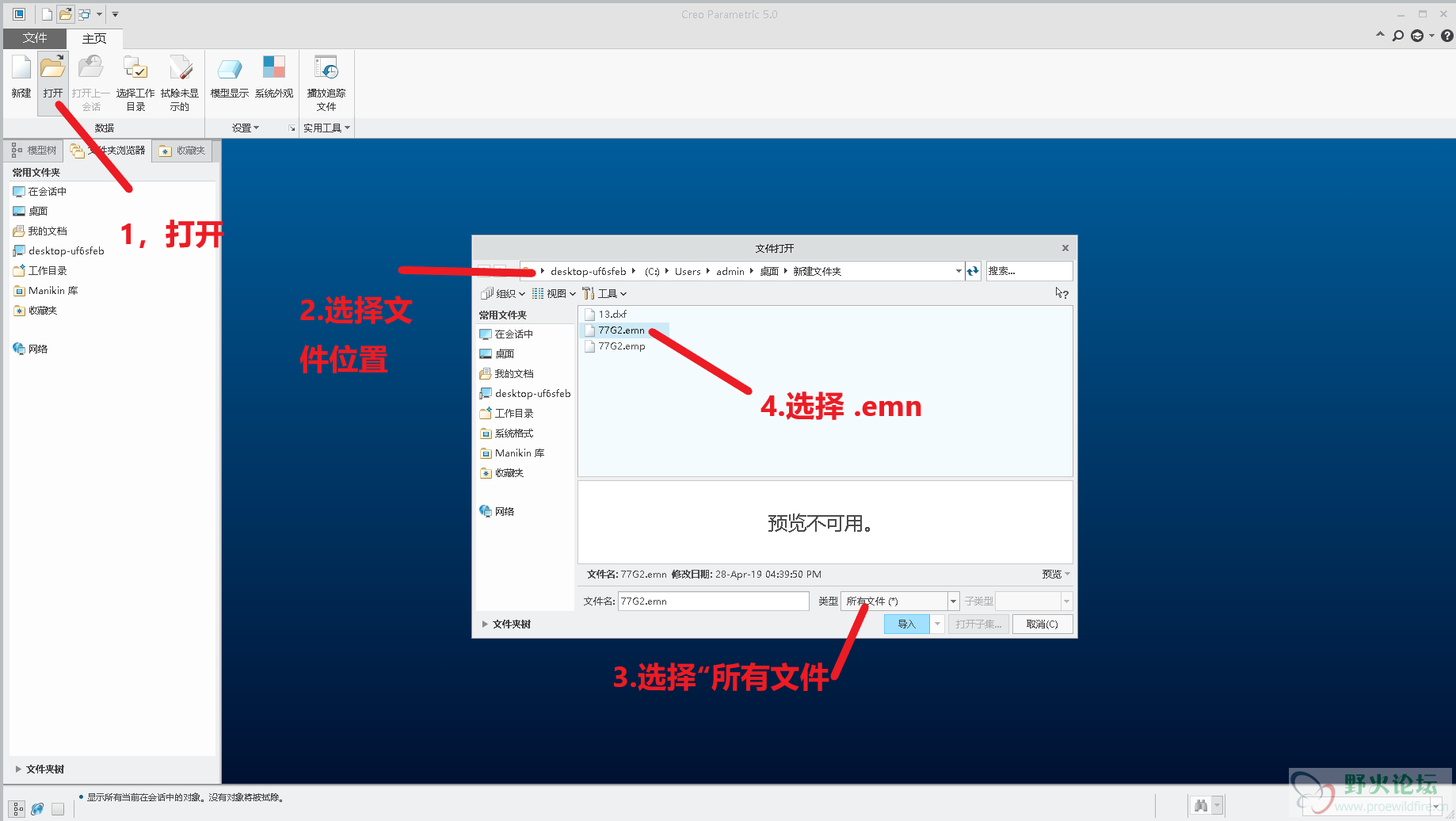

    现在做 物联网电子产品，我们creo设计属于结构设计，经常要与电气工程师，PCB排布走线设计师打交道，通常PCB做好了之后，会导入到CREO，做结构设计，在机壳上开孔，所以，给大家分享  PCB板文件导入  creo的方法，回了的大神们，走过了勿喷；不会的同学，我们一起学习，与大家一起进步，谢谢

    基于  creo5.0

    PCB文件

    评分

    参与人数 3威望 +4 金钱 +12 收起 理由
    野火 + 2 + 10 原创内容
    liuhuzaqw + 1 + 2 原创内容
    kusoray + 1 原创内容

    查看全部评分

    本帖被以下淘专辑推荐:

    广告位招租 |请联系 QQ：28016688
    回复

    使用道具 举报

    kusoray

    65

    主题

    2796

    回帖

    279

    威望

    教授

    Rank: 8Rank: 8

    积分
    3935

    宣传大使勋章希望之星勋章热心助人勋章优秀会员勋章嘉宾勋章
    发表于 2019-5-22 15:08 | 显示全部楼层
    感谢分享
    回复 支持 反对

    使用道具 举报

    thomasyung

    0

    主题

    352

    回帖

    1

    威望

    工程师

    Rank: 3Rank: 3

    积分
    401
    发表于 2019-5-22 15:57 | 显示全部楼层
    感谢分享，一直被这个困扰！
    回复 支持 反对

    使用道具 举报

    chaoyue4978

    30

    主题

    1007

    回帖

    32

    威望

    讲师

    Rank: 6Rank: 6

    积分
    1154
    QQ
     楼主| 发表于 2019-5-22 16:02 | 显示全部楼层
    kusoray 发表于 2019-5-22 15:08
    感谢分享

    感谢大神的评分，希望能帮助到大家
    回复 支持 反对

    使用道具 举报

    chaoyue4978

    30

    主题

    1007

    回帖

    32

    威望

    讲师

    Rank: 6Rank: 6

    积分
    1154
    QQ
     楼主| 发表于 2019-5-22 16:02 | 显示全部楼层
    thomasyung 发表于 2019-5-22 15:57
    感谢分享，一直被这个困扰！

    希望能帮到您，我们共同进步
    回复 支持 反对

    使用道具 举报

    yude789

    12

    主题

    728

    回帖

    7

    威望

    高工

    Rank: 4

    积分
    919
    发表于 2019-5-22 16:50 | 显示全部楼层
    感谢分享
    回复 支持 反对

    使用道具 举报

    往事随风LWQ

    13

    主题

    163

    回帖

    1

    威望

    工程师

    Rank: 3Rank: 3

    积分
    224
    发表于 2019-5-22 17:28 | 显示全部楼层

    感谢分享
    回复 支持 反对

    使用道具 举报

    天地有雪

    1

    主题

    39

    回帖

    2

    威望

    助工

    Rank: 2

    积分
    52
    发表于 2019-5-22 19:23 | 显示全部楼层

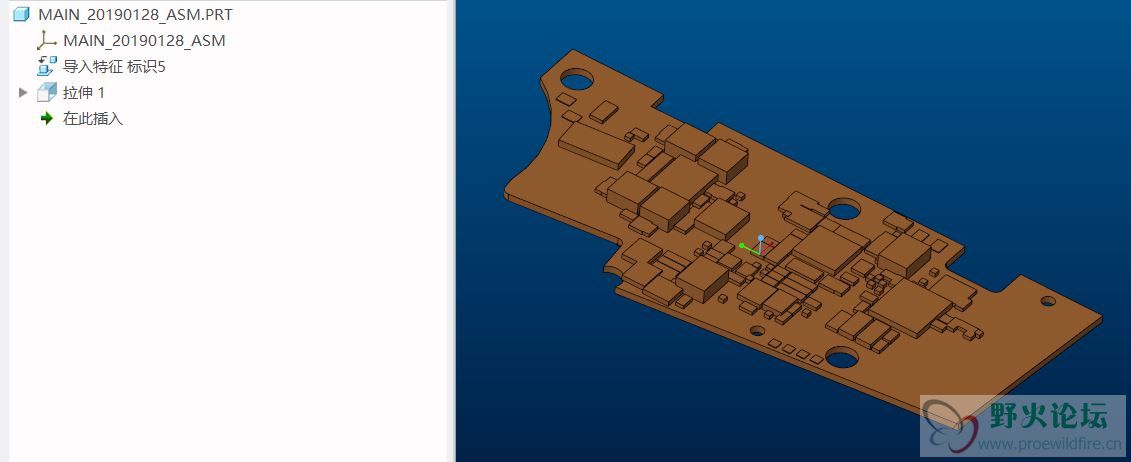

    一般还需要将 ASM 档案转成 IGS ，再打开成单个零件，这样对于复杂的 PCB 就会变成很简单的一个文件，而不一个组合 捕获.JPG
    回复 支持 5 反对 0

    使用道具 举报

    野火

    1260

    主题

    4万

    回帖

    899

    威望

    管理员

    Rank: 10Rank: 10Rank: 10

    积分
    47324

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2019-5-22 20:40 | 显示全部楼层
    谢谢朋友分享经验
    回复 支持 反对

    使用道具 举报

    zhounan

    12

    主题

    936

    回帖

    0

    威望

    讲师

    Rank: 6Rank: 6

    积分
    1058
    QQ
    发表于 2019-5-22 20:57 | 显示全部楼层
    谢谢分享
    回复 支持 反对

    使用道具 举报

    下一页 »
    12345678910... 12下一页
    返回列表 发新帖
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    本站为非营利性站点,部分资源为网友搜集或发布,仅供学习和研究使用,如用于商业用途，请购买正版。站内所发布的资源,如有侵犯你的权益,请联系我们,本站将立即改正或删除。

    QQ|手机版|小黑屋|野火论坛（©2007~2024） ( 苏ICP备11036728号-2 )苏公网安备 32039102000103号

    GMT+8, 2024-4-20 08:33 , Processed in 0.109657 second(s), 32 queries .

    快速回复 返回顶部 返回列表
