[原创] 如何让工程图里面使用的基准,在模型中隐藏,而不影响工程图

[复制链接]

3

主题

120

帖子

10

威望

助工

Rank: 2

积分
170
发表于 2019-5-15 17:17 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
如下图所示,在工程图中使用的基准A,会在模型中显示,即使关闭基准显示按钮,也会显示,
而一旦在模型中将其隐藏,就会连带在工程图中一起隐藏,导致基准不能显示,通过一下方法
可以实现基准在模型中隐藏,而工程图中不受影响。

第一步:在工程图,绘图选项,里面修改下面值,或者添加到drawing setup file (*.dtl) 里面
ignore_model_layer_status  YES
则Drawing的图层会独立于 Model的图层

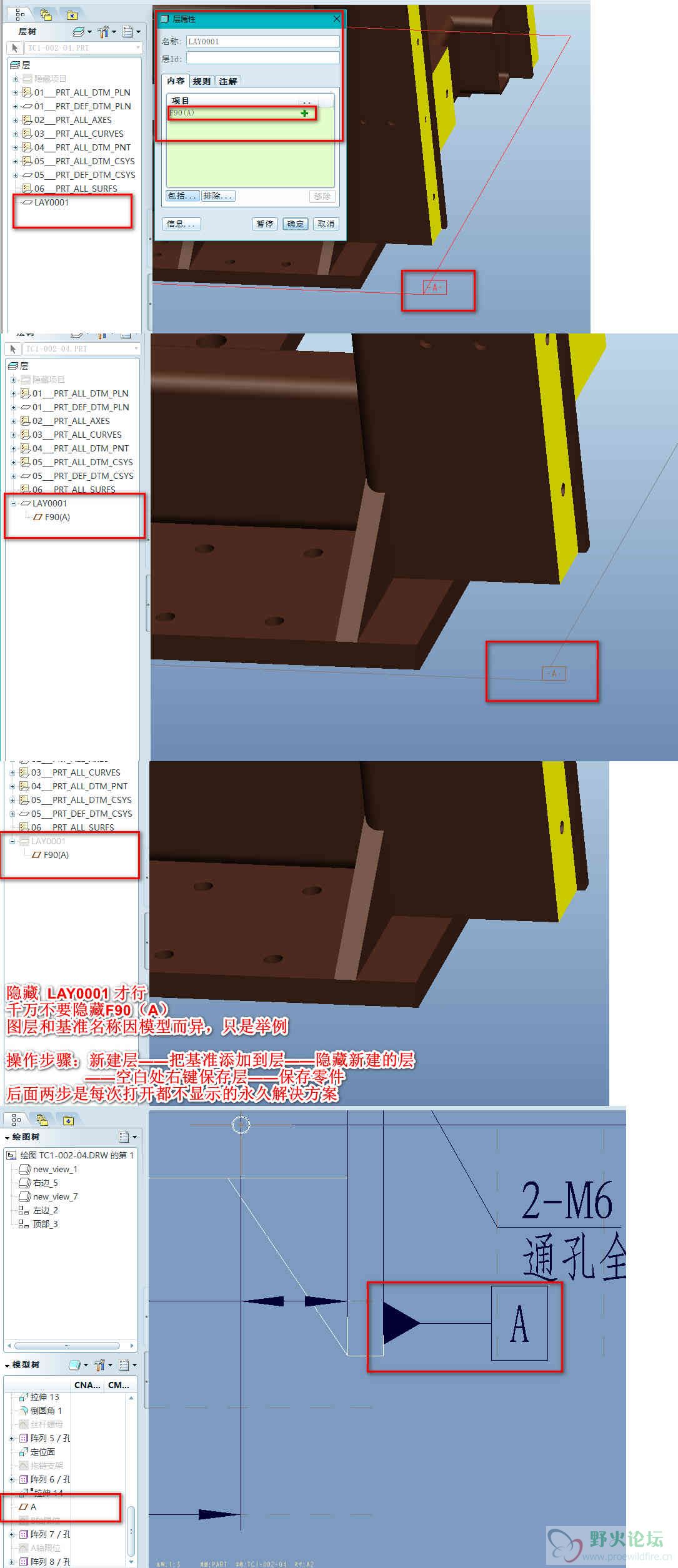

第二步,按图图示文字操作。

评分

参与人数 1威望 +1 金钱 +4 收起 理由
野火 + 1 + 4 感谢分享

查看全部评分

67

主题

2071

帖子

171

威望

讲师

Rank: 6Rank: 6

积分
2671

宣传大使勋章希望之星勋章热心助人勋章优秀会员勋章

发表于 2019-5-15 18:56 | 显示全部楼层
感谢分享
回复 支持 反对

使用道具 举报

0

主题

39

帖子

0

威望

实习生

Rank: 1

积分
40
发表于 2019-5-16 08:30 | 显示全部楼层
谢谢分享。。
回复 支持 反对

使用道具 举报

0

主题

155

帖子

5

威望

工程师

Rank: 3Rank: 3

积分
201
发表于 2019-5-16 09:04 | 显示全部楼层
最好用注释做,工程图层状态还是和模型状态一致比较好
回复 支持 反对

使用道具 举报

28

主题

2500

帖子

63

威望

讲师

Rank: 6Rank: 6

积分
2775

希望之星勋章

发表于 2019-5-16 09:07 | 显示全部楼层
感谢分享!
回复 支持 反对

使用道具 举报

10

主题

141

帖子

2

威望

助工

Rank: 2

积分
185
发表于 2019-5-16 11:54 | 显示全部楼层
跟4楼一样,直接插入自定义符号。否则装配图零件多了,电脑就会很惨。
回复 支持 反对

使用道具 举报

0

主题

14

帖子

0

威望

实习生

Rank: 1

积分
15
QQ
发表于 2019-5-17 10:38 | 显示全部楼层
自定义符号还是挺好的
回复 支持 反对

使用道具 举报

0

主题

4

帖子

0

威望

实习生

Rank: 1

积分
5
发表于 2019-5-20 09:22 | 显示全部楼层
感谢分享
回复 支持 反对

使用道具 举报
