好久没回来了,这回给大家带来点自己做的带座轴承参数化+族表模型

肇事明灯 · 发表于 2008-1-23 21:33

[img[/img]
先贴图等下解释

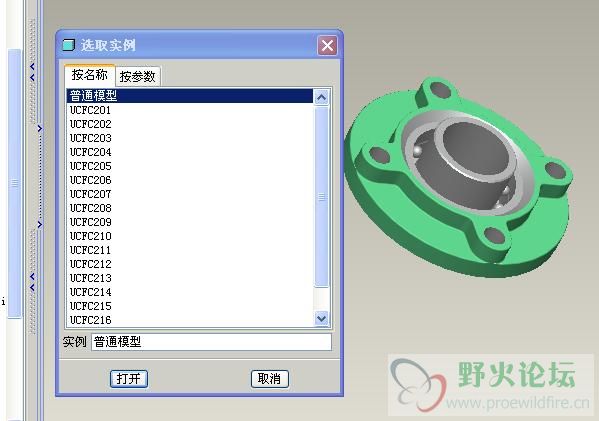

打开文件提示选择用族表做的大家直接用就行

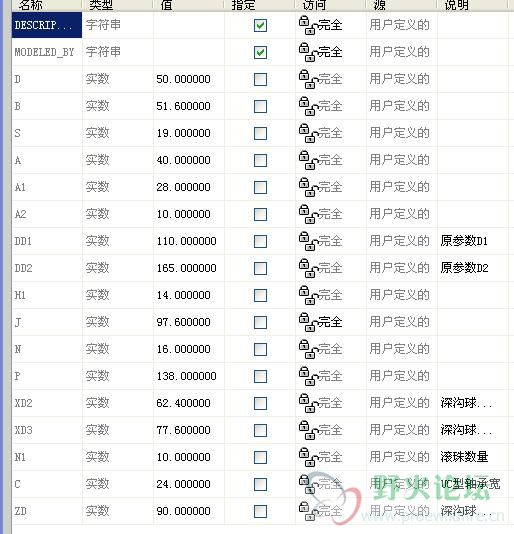

这是模型的参数具体情况等下解释

这个是族表的情况

欢迎大家给我提出改进的方法
今天放上来3种带座轴承的标准件
带方形座外球面球轴承UCFU带
带凸台圆形座外球面球轴承UCFC(贴图是用这个的)
带菱形座外球面球轴承UCFLU
3种模型的参数名称基本一样也都是按照机械设计手册做的,
其中有些书上没标的尺寸是自己按照比例给的可能做得不好,望大家见谅.
还有有的参数名称后面有中文说明指的是机械设计手册或者轴承大全中的相应参数
有兴趣可以自己查阅.
下面放上下载地址
http://iask.sina.com.cn/h/user.php?uid=1455500290
以上连接失效，野火下载站下载连接：——野火2008.9.1
http://down.proewildfire.cn/down/model/200809/156.html
大家能顶的给顶下不懂做回复后出现地址的那种
还有版主给加分啊!!!
