[已解决] 新手求助,这个曲面怎么做才是正确的

[复制链接]

1

主题

22

帖子

0

威望

实习生

Rank: 1

积分
26
发表于 2019-4-12 10:14 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x

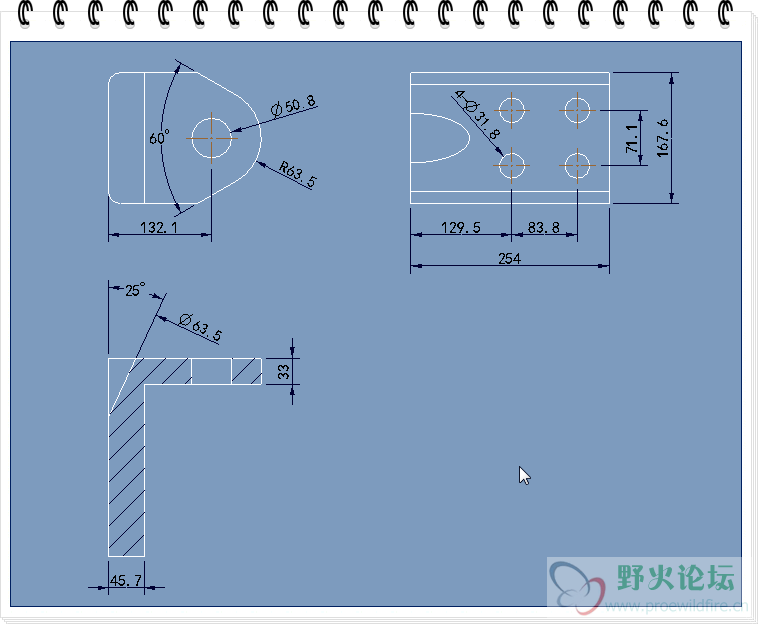

求助各位,这个锥形曲面怎么做才是正确的。小弟用的是旋转切除,但是截面的三角形位置确定不了。请各位帮忙指导一下,小弟是否遗漏了哪些尺寸?谢谢

23

主题

1320

帖子

170

威望

讲师

Rank: 6Rank: 6

积分
2279

热心助人勋章优秀会员勋章希望之星勋章

发表于 2019-4-12 10:57 | 显示全部楼层
本帖最后由 340047351 于 2019-4-12 10:58 编辑

可以用扫描,旋转。方法多变(尺寸有出入请忽略)

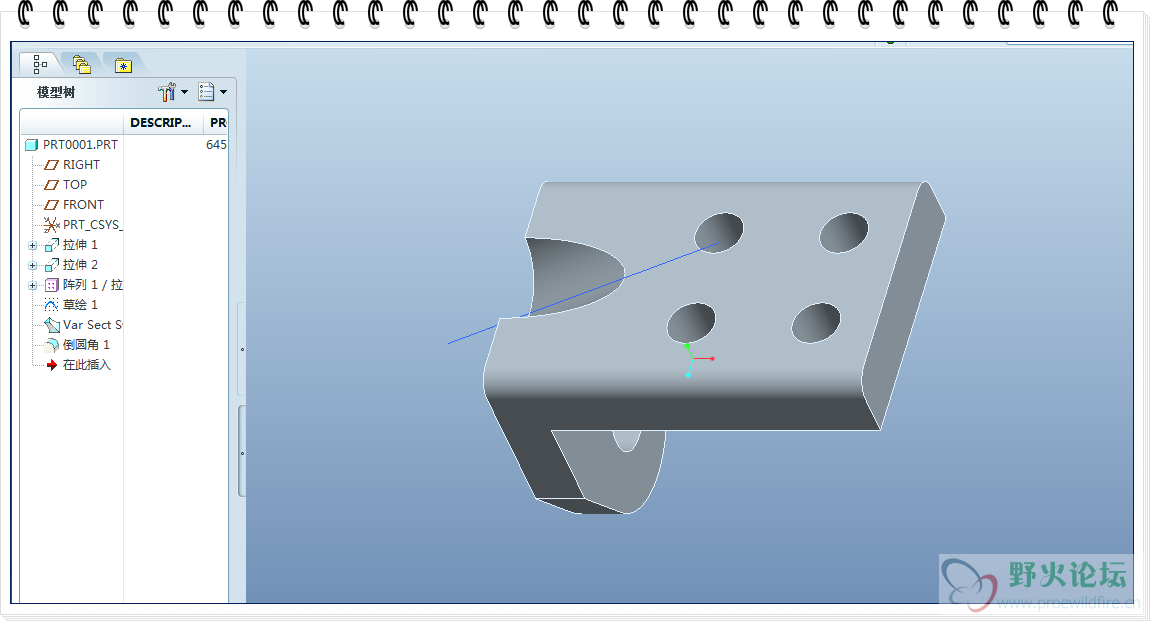

Image 1.png
Image 2.png

20190412.prt.rar

74.44 KB, 阅读权限: 10, 下载次数: 1

Proe 5.0文档

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

Triple H
回复 支持 反对

使用道具 举报

4

主题

160

帖子

0

威望

助工

Rank: 2

积分
190
发表于 2019-4-12 10:59 | 显示全部楼层

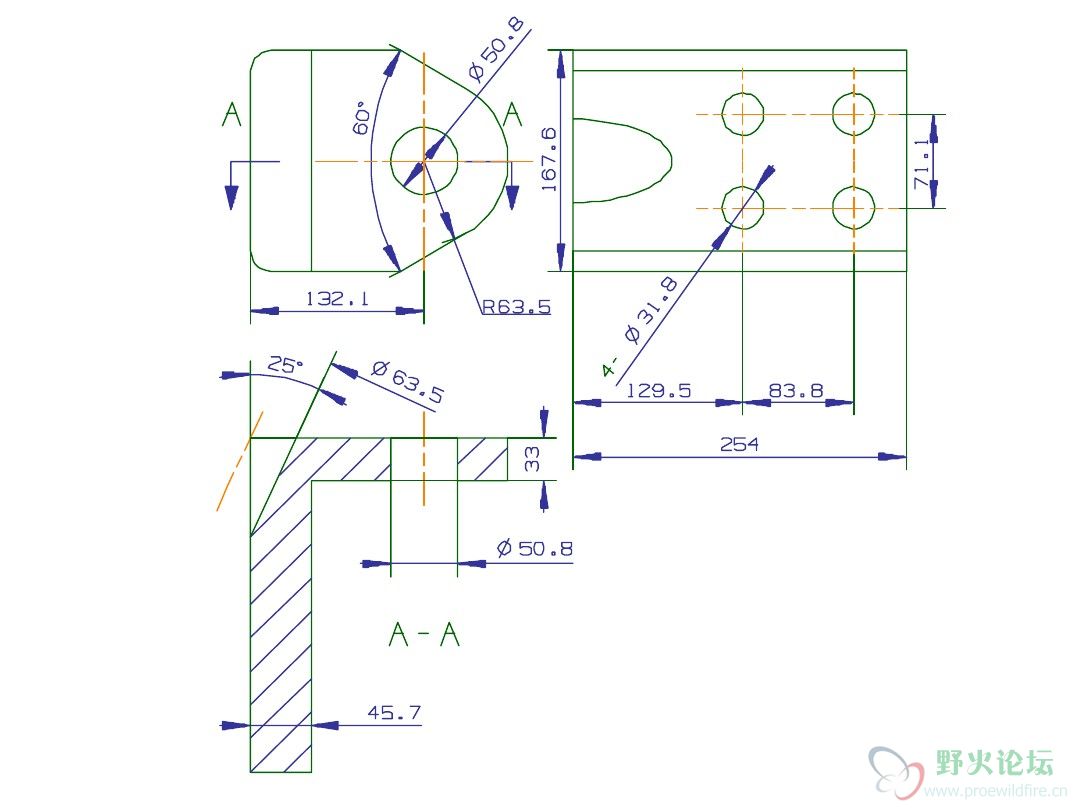

这个就是旋转切割就好了,旋转中心线要选好平行于25°的中心线,图纸上有标的
回复 支持 反对

使用道具 举报

0

主题

118

帖子

0

威望

助工

Rank: 2

积分
152
发表于 2019-4-12 11:04 | 显示全部楼层
方法多种
1.旋转切除
2.沿着边做参考做出25°的辅助面,然后拉伸
3.做出曲面,实体化切除
个人觉得第1种最方便,毕竟是规则的
回复 支持 反对

使用道具 举报

0

主题

77

帖子

0

威望

助工

Rank: 2

积分
87
QQ
发表于 2019-4-12 11:19 | 显示全部楼层
中心线在A-A视图的直角点,没什么可疑虑的吧
回复 支持 反对

使用道具 举报

45

主题

284

帖子

4

威望

工程师

Rank: 3Rank: 3

积分
377
发表于 2019-4-12 12:36 | 显示全部楼层
相切线能不能不显示啊,看的头大,头大啊。
回复 支持 反对

使用道具 举报

1

主题

22

帖子

0

威望

实习生

Rank: 1

积分
26
 楼主| 发表于 2019-4-12 13:36 | 显示全部楼层
340047351 发表于 2019-4-12 10:57
可以用扫描,旋转。方法多变(尺寸有出入请忽略)

已解决。非常感谢!
回复 支持 反对

使用道具 举报

0

主题

52

帖子

0

威望

助工

Rank: 2

积分
59
发表于 2019-4-12 15:05 | 显示全部楼层
这个简单,想赚点分,结果来晚了
回复 支持 反对
