层的有关问题

andahello · 发表于 2008-11-27 13:11

转自孤峰在线作者 rgx_1145
层的使用
用过AutoCAD的都知道层很重要，比如说系统给的0层是不能被打印的。Proe同其他CAD软件一样也有层的概念。
层图标及其意义：
：简单层―各个项目是被手动添加进去的；
：规则层―各个项目是根据一定的规则自动添加的；
：同名层―只出现在组件模式下，把各个零部件相同名称的层捆绑在一起；
：嵌套层―包含其他层的层，有时几个层上的内容总是一起开关，我们可以把他
们嵌套在一起来控制。
层的状态：
◆ 显示层：这是层的默认状态，显示所有；
◆ 遮蔽层：在任何建模状态下，该层上所有的不影响质量的特征（基准特征、特征轴、装饰特征和面组）都将被遮蔽；特殊的，在组件状态下，如果遮蔽层上有组件，系统会遮蔽所有的非几何项目（基准特征和特征轴），而不论他们是否也在显示的层上；
◆ 孤立层：显示所选层并遮蔽所有非孤立的层；孤立优先级高于遮蔽，如果一个成员位于两个层，一个遮蔽，一个孤立，则显示该成员；如果整个特征由几个图形组成，且整个特征位于一个层中，当该层被遮蔽，即使成员位于孤立层上也不被显示；
◆ 显示为隐藏的层：仅限在组件模式。按照隐藏线的规则来隐藏层中的组件，相当于对该层组件单独使用隐藏线显示功能，而层中的其他项目不受影响。
注：
★受层影响的只有不影响质量属性的项目，也就是他们本身必须不具有质量，实体几何不受层显示影响，您要隐藏实体几何可以通过直接隐藏它的办法实现。当然什么都例外，在组件状态下，这个规则不成立；
★如果有层被设置成孤立，那么系统将遮蔽其他所有层，但是没有分配给层的项目将不受影响。如果受新成员，其没有默认的层，那么系统将不会把它自动分配，也就不受前面层的操作的影响。

建立新层
附件1

简单层的创建

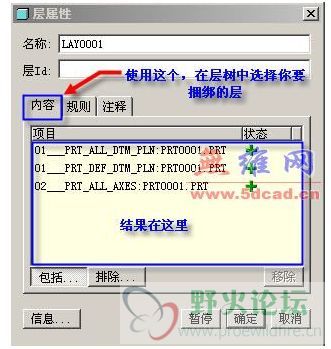

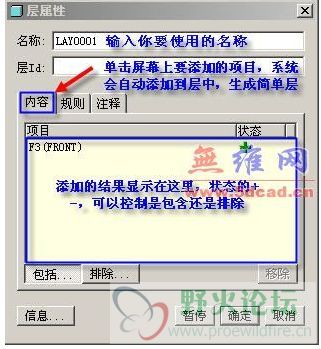

按照先前的第一步打开层树区，然后如第二步新建层出现下面的对话框。
附件2

规则层的创建
打开对话框的方式同上
附件3

规则的建立

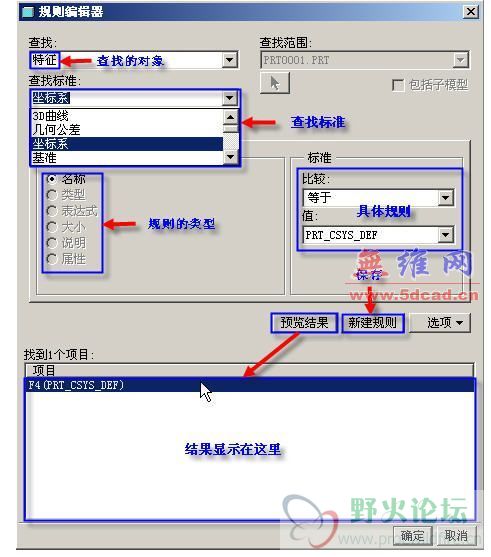

点击编辑规则后出现下面对话框
附件4

嵌套层的创建
与简单层的创建相同，只是选择的项目是层而已。
附件5

结果
创建后在层树中显示如下
附件6

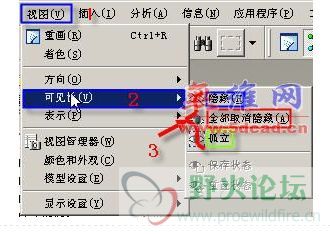

层的显示、隐藏和孤立
附件7
