困惑很久的一个零件

nieteng · 发表于 2008-11-25 16:17

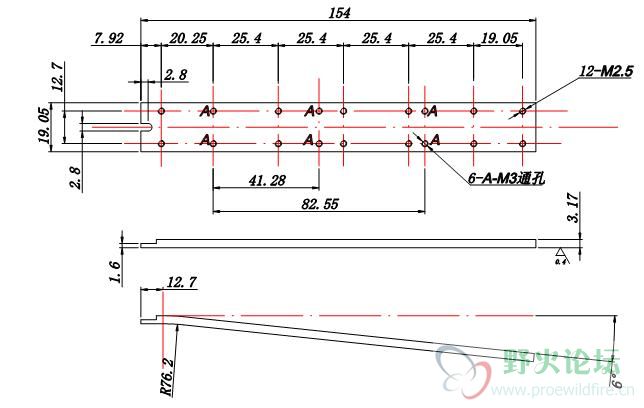

图片1中这个零件做最好.
我的做法:
1种方法:先做好平整零件,再用扭曲中的折弯,但问题来了,R76.2不知怎么来控制.
2种方法:先用R76.2的面做拉抻,但是不知怎么做孔?
最后没有做成功,求教各位了.
注图上的孔是没折弯前的尺寸.

shbtan · 发表于 2008-11-25 18:30

第二种方法：用那个倾斜的面做基准面，做孔，行不？

煮水的昨天 · 发表于 2008-11-25 19:06

骨架折弯~~~~~~~~~~~~~

recenty · 发表于 2008-11-26 00:22

我同意楼上的

chichujn · 发表于 2008-11-26 08:00

这工程图怎么看起来不大对劲？
左边的小缺口那块。-_.-?

nieteng · 发表于 2008-11-26 08:34

谢谢各位了,做出来了,是用楼上说的骨架折弯.

Bruce2008 · 发表于 2008-11-26 15:37

没想到还有这么多高级特征操作。多谢提醒！
