[已解决] 想问一下红圈的那个拐角是怎么确定的?

[复制链接]

5

主题

37

帖子

0

威望

实习生

Rank: 1

积分
46
发表于 2019-2-8 14:57 | 显示全部楼层 |阅读模式
20金钱

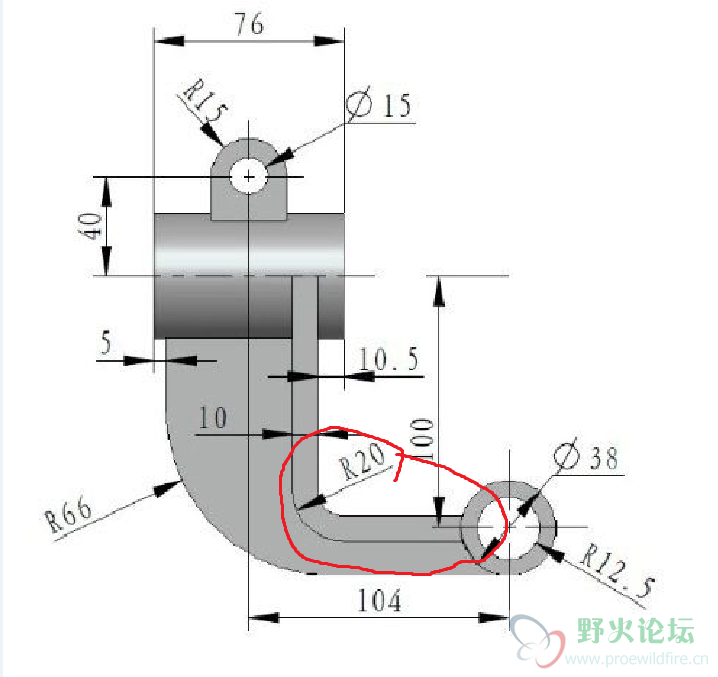

就是怎么确定要拐角的地方!~

最佳答案

查看完整内容

先回答问题:拐角的尺寸为R10,加强筋距离104右端的中心线距离为D=104-76/2+10.5=76.5. 这个图如果要画立体,是缺尺寸的。

6

主题

1051

帖子

85

威望

讲师

Rank: 6Rank: 6

积分
1318

热心助人勋章希望之星勋章

发表于 2019-2-8 14:57 | 显示全部楼层
本帖最后由 ceshingoe 于 2019-2-8 17:21 编辑

先回答问题:拐角的尺寸为R10,加强筋距离104右端的中心线距离为D=104-76/2+10.5=76.5.

这个图如果要画立体,是缺尺寸的。
回复

使用道具 举报

64

主题

1245

帖子

106

威望

讲师

Rank: 6Rank: 6

积分
1621

宣传大使勋章希望之星勋章热心助人勋章优秀会员勋章

发表于 2019-2-8 15:55 | 显示全部楼层
缺少尺寸
回复

使用道具 举报

5

主题

37

帖子

0

威望

实习生

Rank: 1

积分
46
 楼主| 发表于 2019-2-8 16:28 | 显示全部楼层

为什么那么多大神都能做出来
回复

使用道具 举报

5

主题

135

帖子

3

威望

助工

Rank: 2

积分
154
发表于 2019-2-8 16:30 | 显示全部楼层
建议你基础教程学起来,不然大家会厌倦你的问题的
回复

使用道具 举报

64

主题

1245

帖子

106

威望

讲师

Rank: 6Rank: 6

积分
1621

宣传大使勋章希望之星勋章热心助人勋章优秀会员勋章

发表于 2019-2-8 17:23 | 显示全部楼层
jy02402050 发表于 2019-2-8 16:28
为什么那么多大神都能做出来

你可以把图片导入proe或者CAD,然后把比例调成1:1,就可以测出缺少的尺寸了,就图片上而言,确实少了尺寸
处处留心皆学问.
回复

使用道具 举报

5

主题

37

帖子

0

威望

实习生

Rank: 1

积分
46
 楼主| 发表于 2019-2-8 17:40 | 显示全部楼层
kusoray 发表于 2019-2-8 17:23
你可以把图片导入proe或者CAD,然后把比例调成1:1,就可以测出缺少的尺寸了,就图片上而言,确实少了尺 ...

谢谢
回复

使用道具 举报
