请高手帮忙看下这个产品表面的线条是怎么画的?

lucky_liang · 发表于 2018-12-28 09:36

本帖最后由 lucky_liang 于 2018-12-28 09:37 编辑

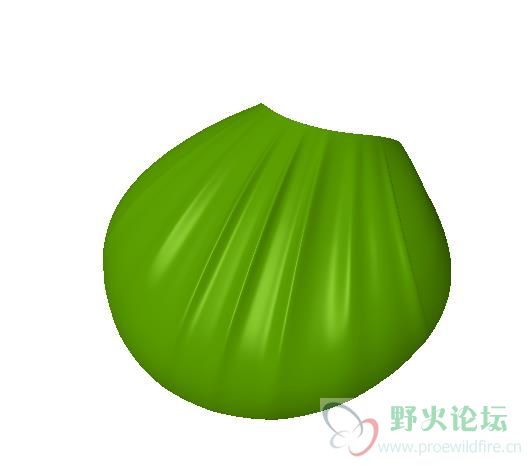

如图片所示：

sjzxzx · 发表于 2018-12-28 09:49

边界混合

蓝沁秋 · 发表于 2018-12-28 11:28

楼上正解。
如果你拿到的是stp，打开带边显示模式，基本上就能看明白曲面走势了。

lucky_liang · 发表于 2018-12-28 12:30

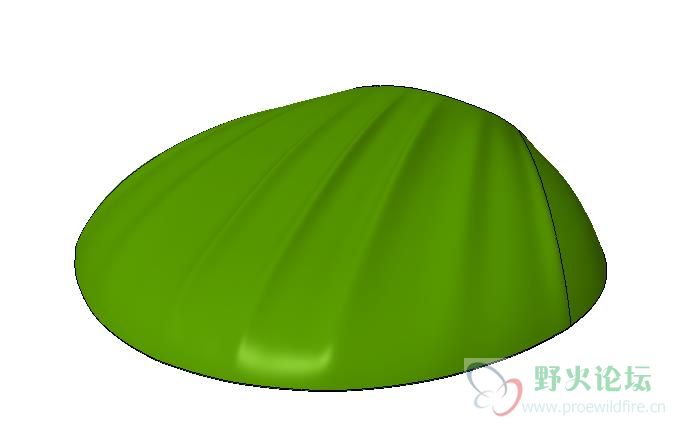

原文件不是PROE做的，线框模式是这样的：

jmxicx · 发表于 2018-12-28 15:00

看线框像是关系式扫描出来的

divi88 · 发表于 2018-12-28 15:23

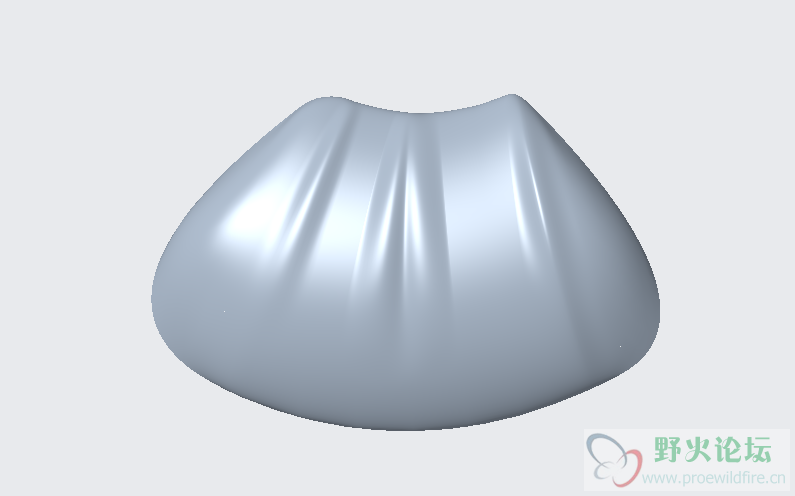

思路大概就这样吧，细节可以再完善

wenlu.zip (80.78 KB, 下载次数: 45)

lucky_liang · 发表于 2018-12-29 08:01

divi88 发表于 2018-12-28 15:23
思路大概就这样吧，细节可以再完善

谢谢，是什么文件？UG10.0打不开，提示“不是部件文件”

爱做梦的小宇 · 发表于 2018-12-29 11:18

上传的是STP文件

lucky_liang · 发表于 2018-12-29 12:28

爱做梦的小宇发表于 2018-12-29 11:18
上传的是STP文件

原档能发我一下吗？谢谢

爱做梦的小宇 · 发表于 2018-12-29 14:04

lucky_liang 发表于 2018-12-29 12:28
原档能发我一下吗？谢谢

我用的是CREO，不是UG
