求croe3.0的PRT文件不会画

lanqianjie · 发表于 2018-12-11 16:57

求croe3.0的PRT文件。感激不尽。

机械孙 · 发表于 2018-12-11 17:11

我先帮你做做

lanqianjie · 发表于 2018-12-11 17:24

机械孙发表于 2018-12-11 17:11
我先帮你做做

谢谢啊

binglang00 · 发表于 2018-12-12 08:43

这个有些难画啊，哈哈

lanqianjie · 发表于 2018-12-12 09:04

binglang00 发表于 2018-12-12 08:43
这个有些难画啊，哈哈

求帮画啊。感激不尽啊。

飞花逐岳 · 发表于 2018-12-12 09:53

没有零件图么？这个也太抽象了

lanqianjie · 发表于 2018-12-12 10:42

飞花逐岳发表于 2018-12-12 09:53
没有零件图么？这个也太抽象了

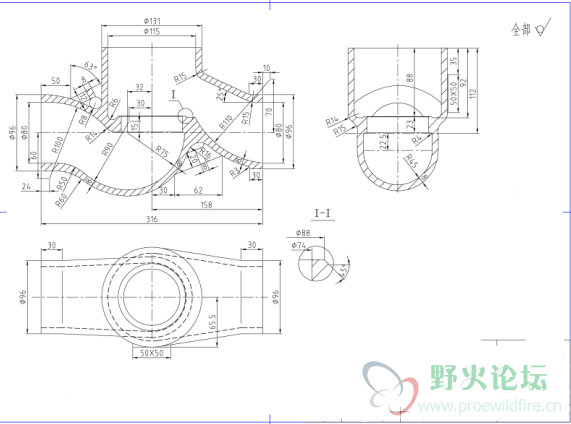

这就是零件图啊。

飞花逐岳 · 发表于 2018-12-12 14:53

lanqianjie 发表于 2018-12-12 10:42
这就是零件图啊。

我说的是实物图，或者3D图片。还有你的这个图纸，主视图中中间管和右侧管的连接线是什么样子的，怎么没有，还有左视图是什么位置的剖视图啊。如果是中轴线剖的话，受r75的影响，应该也不会刚刚好45吧。主视图看上去和说龙头有些类似，但看俯视图又不是，有点复杂啊！画出来共享学习学习呗！

zjdygdcq · 发表于 2018-12-12 14:59

阀门里的截止阀

weibangqiu · 发表于 2018-12-12 15:59

机械孙发表于 2018-12-11 17:11
我先帮你做做

截止阀，我之前扫描过一个，不是自己画的
