如何在圆柱体上作出图示的阵列

bekehanmu

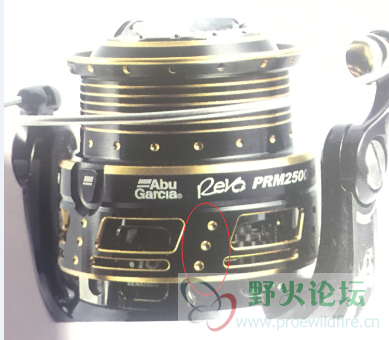

请教各位，如何在圆柱体上面阵列椭圆圈内的孔
谢谢大家！

d33

带旋转的孔位啊

bekehanmu

d33 发表于 2018-11-19 23:55
带旋转的孔位啊

是的，带有旋转特征的孔位

liurunxing

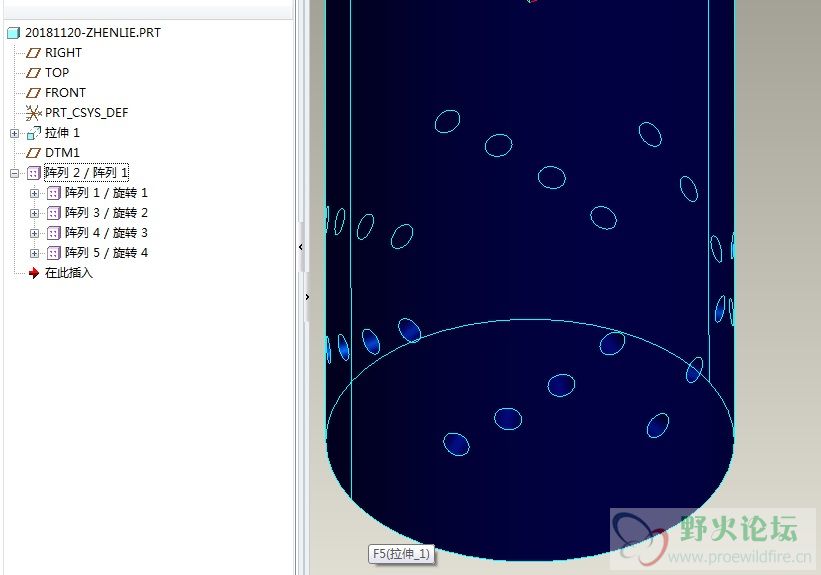

一个不太简捷的方法，两次阵列。
先阵列一圈，
再将这个阵列沿轴向阵列，同时加入轴的位置尺寸。

1、将端面偏移一定距离，建立孔的草绘基准。
2、旋转切除。控制轴的位置（角度尺寸阵列时要用到）。
3、轴阵列。
4、将阵列再沿轴向阵列，加入第2步中的轴的角度尺寸。
5、完成。

bekehanmu

liurunxing 发表于 2018-11-20 09:04
一个不太简捷的方法，两次阵列。
先阵列一圈，
再将这个阵列沿轴向阵列，同时加入轴的位置尺寸。

谢谢，有prt可以参考吗

liuhuzaqw

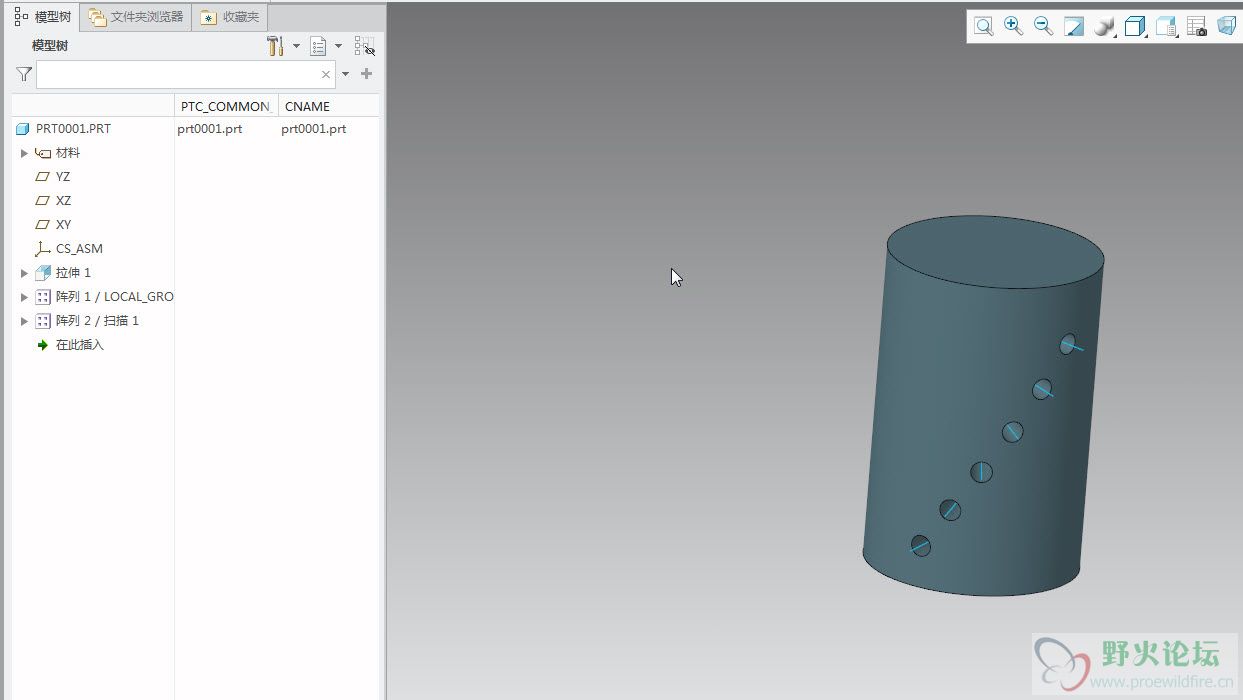

软件版本为软件版本为creo5.0的。建模思路可参考旋转楼梯的creo5.0的。建模思路可参考旋转楼梯的
文件上传不了。论坛不稳定的缘故吧！

bekehanmu

liuhuzaqw 发表于 2018-11-20 21:44
软件版本为软件版本为creo5.0的。建模思路可参考旋转楼梯的creo5.0的。建模思路可参考旋转楼梯的
文件上传 ...

谢谢！

chenfuhua

一定要creo5.0版本吗？
