根据图片效果建模，新手练习

futurism · 发表于 2018-10-22 09:39

不错，感谢分享！

huihuang108 · 发表于 2018-10-22 10:23

本帖最后由 huihuang108 于 2018-10-22 10:31 编辑

295672500 发表于 2018-10-21 19:38
楼主啊，我装的是Creo3.0，打不开5.0的啊

制作过程如下：

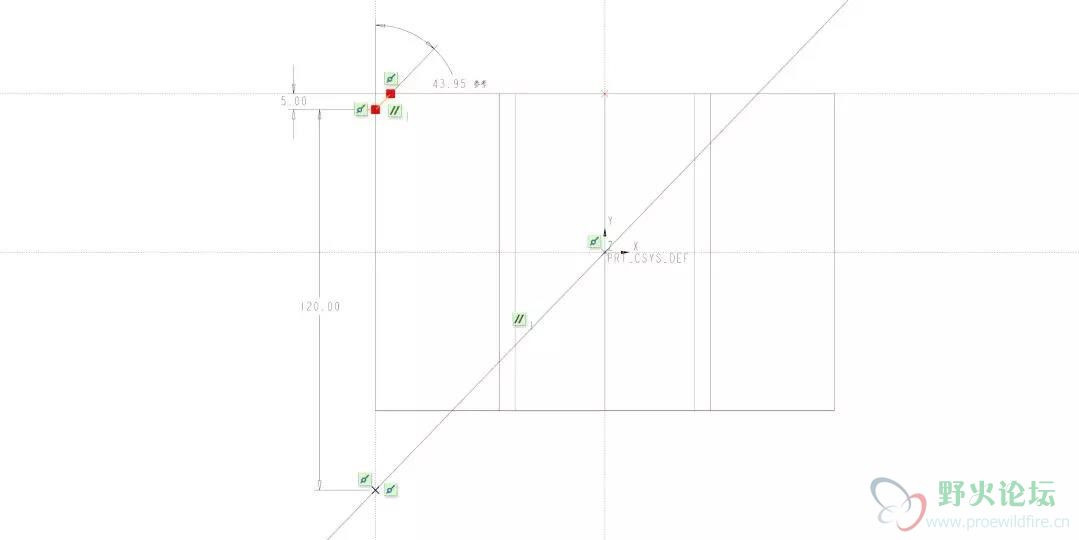

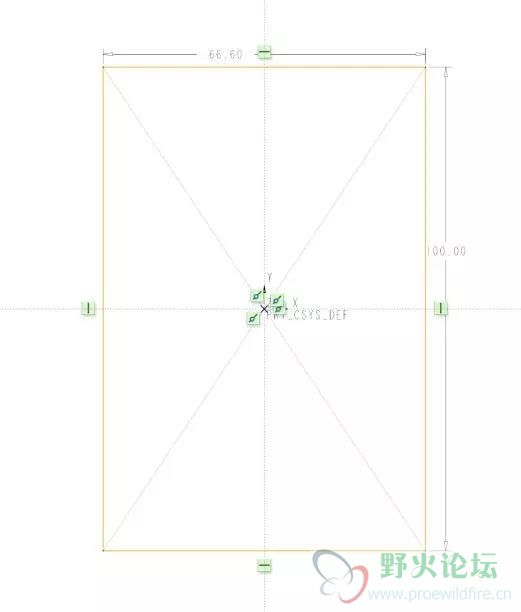

1：草绘矩形

huihuang108 · 发表于 2018-10-22 10:32

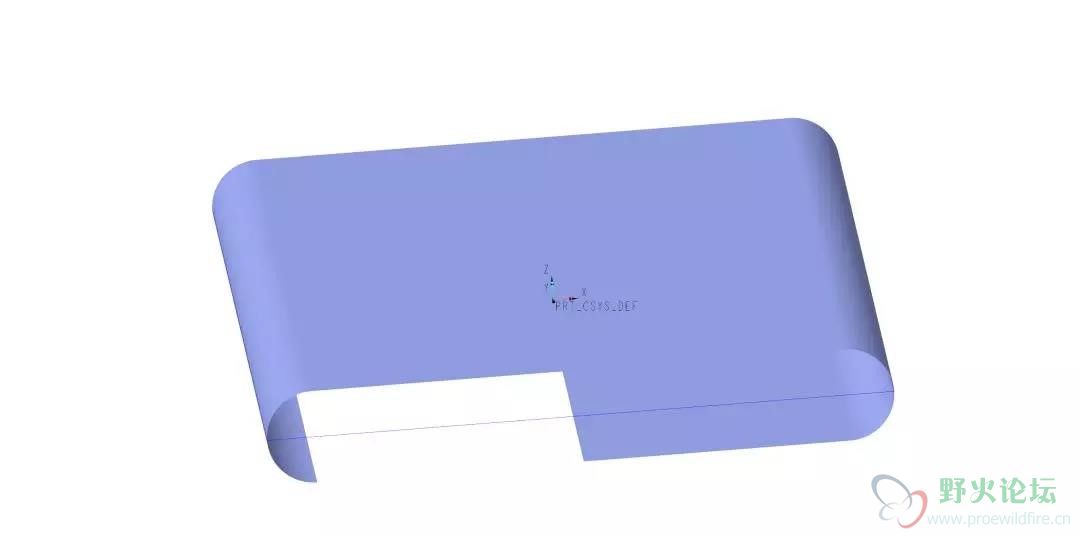

2、拉伸曲面，注意不能拉成桶状，否则就不能展平了

huihuang108 · 发表于 2018-10-22 10:33

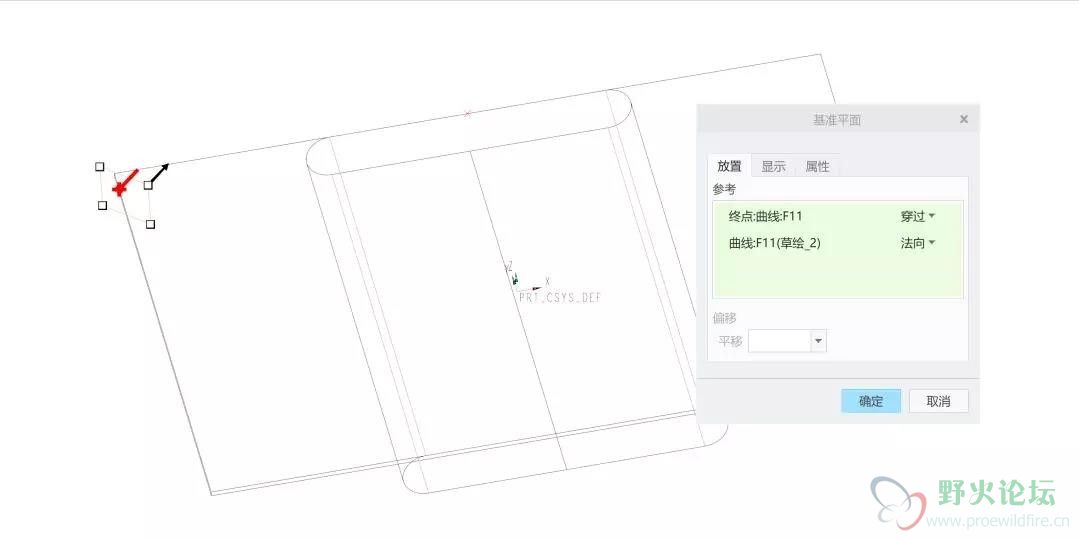

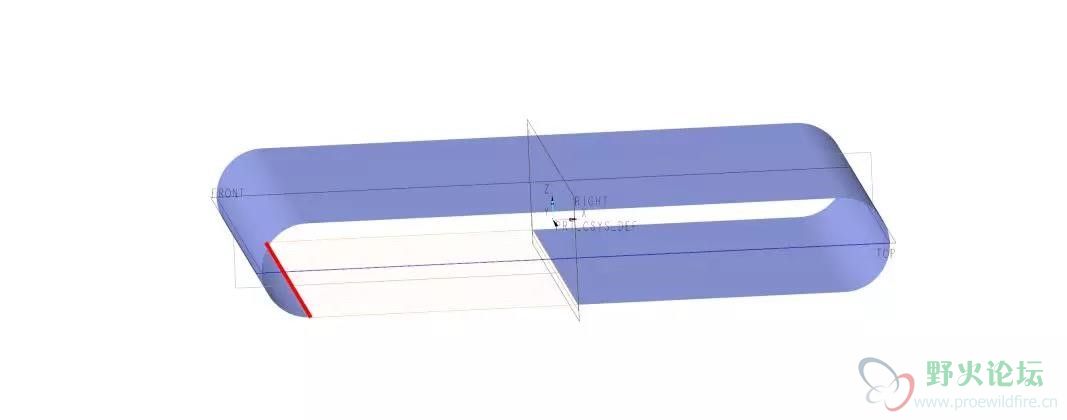

3、延长曲面到right基准面
我们看看面组中间有一条开放的线，说明面组在这不是闭合的

huihuang108 · 发表于 2018-10-22 10:34

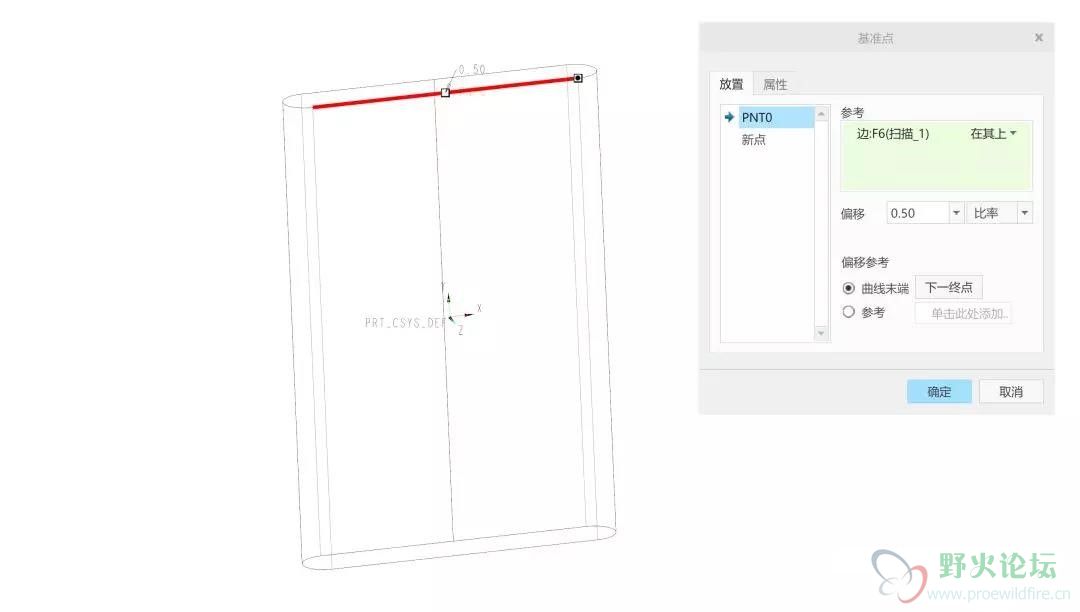

4、创建基准点

huihuang108 · 发表于 2018-10-22 10:35

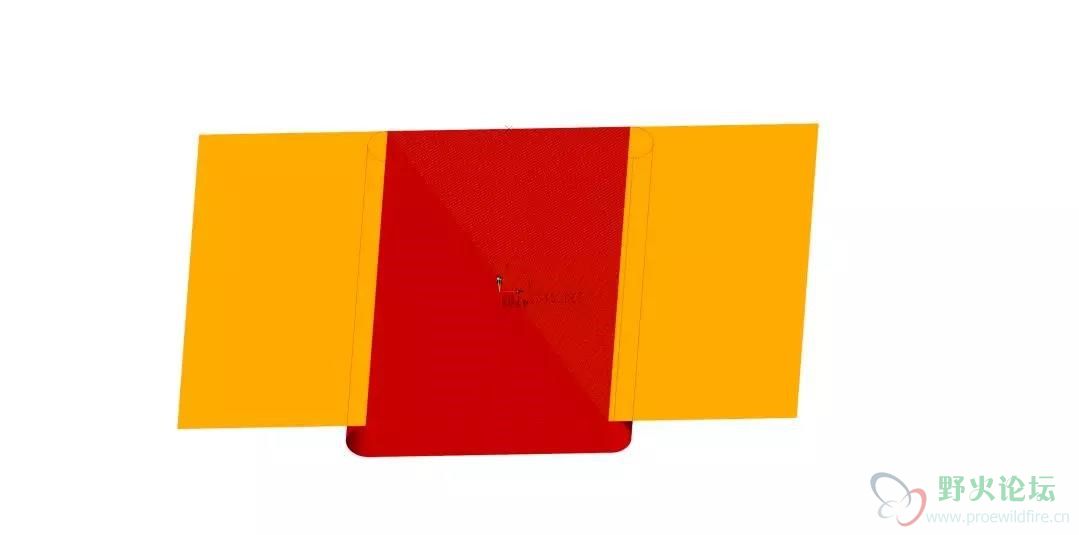

5、展平面组

huihuang108 · 发表于 2018-10-22 10:35

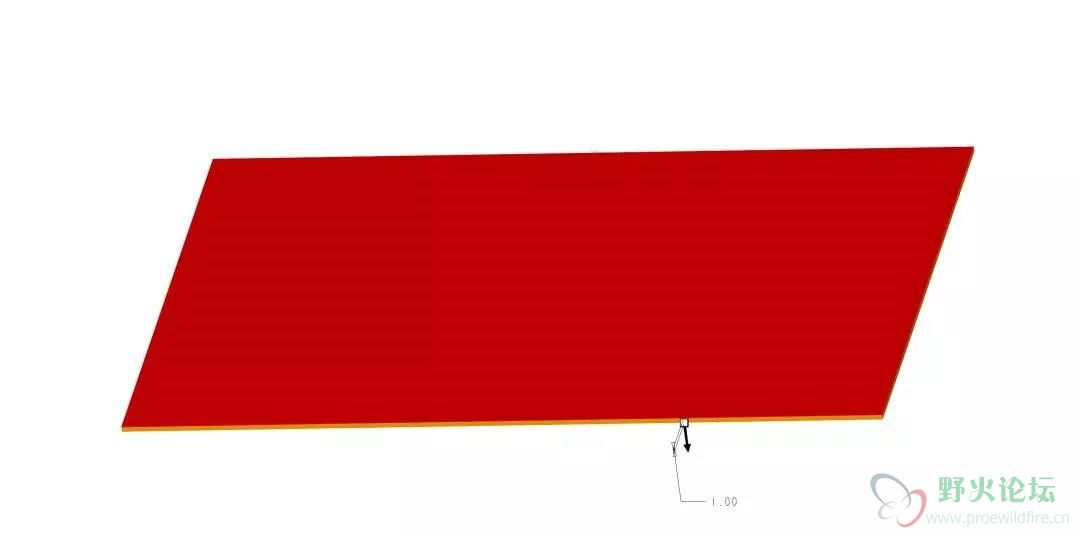

6、将展平面组加厚

huihuang108 · 发表于 2018-10-22 10:36

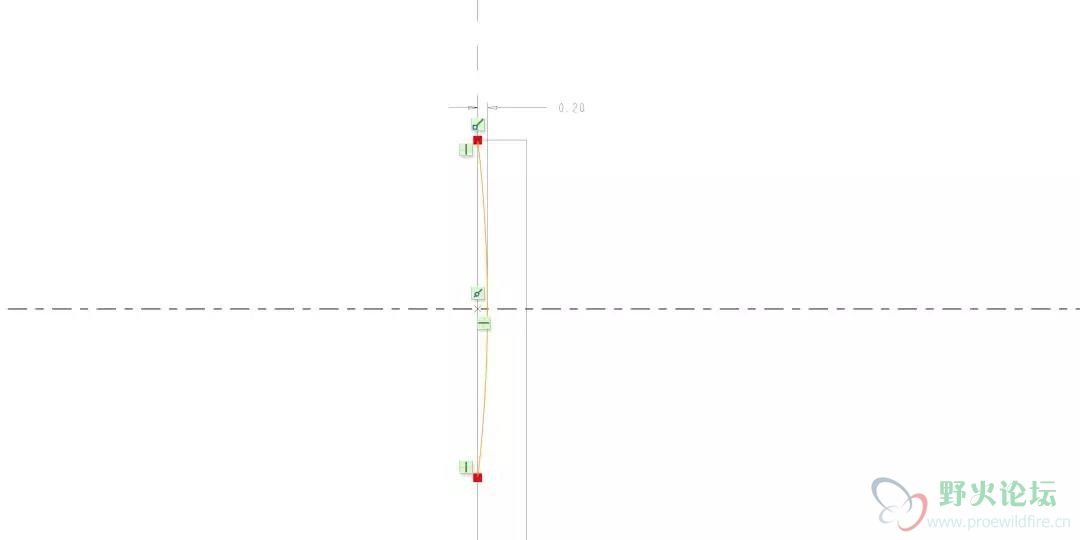

7、这是这个案例的关键点，因为产品的高度是100，如果侧面切成完整的10条弧，第一条圆弧的圆心到顶面的尺寸就是5，注意那120的尺寸，一定要是10的倍数，角度为参照尺寸。

huihuang108 · 发表于 2018-10-22 10:37

8、创建基准面

huihuang108 · 发表于 2018-10-22 10:38

9、拉伸切割实体，注意两侧都是穿透
