[分享] 尺寸阵列

[复制链接]

21

主题

305

回帖

65

威望

高工

Rank: 4

积分
533

希望之星勋章

QQ
发表于 2018-10-13 21:48 | 显示全部楼层 |阅读模式
本帖最后由 295672500 于 2018-10-13 21:50 编辑

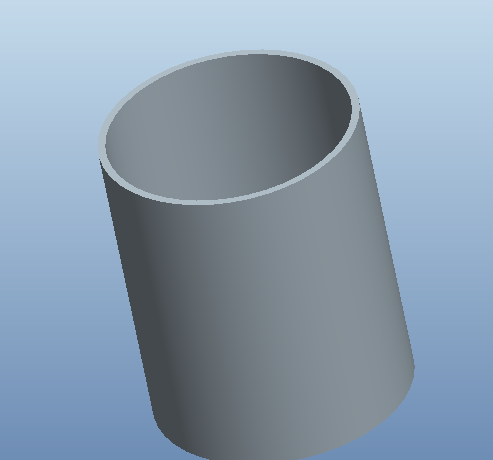

56.gif 1.创建主体拉伸。

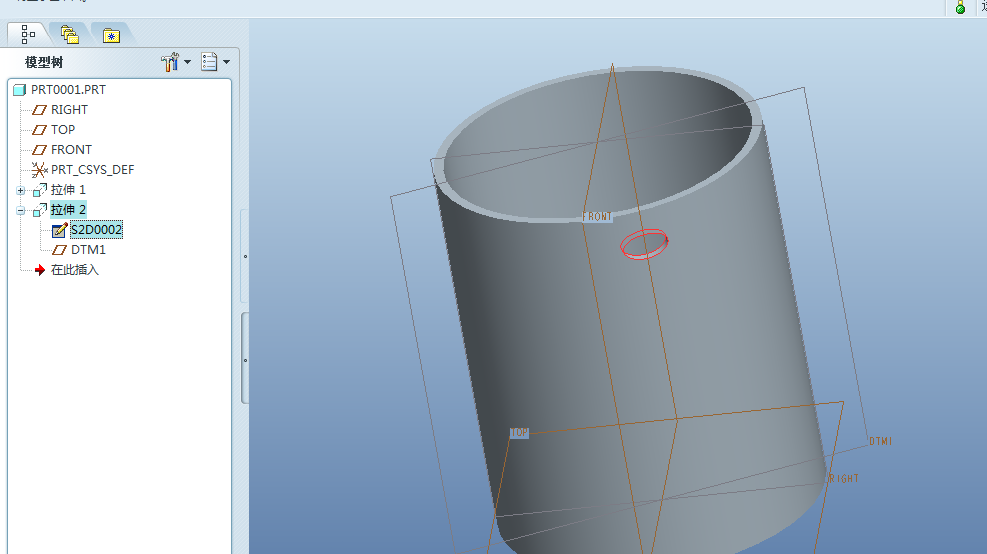

2.拉伸一个孔,注意在拉伸过程创建基准平面,草绘椭圆要有起始旋转角度。
3.阵列

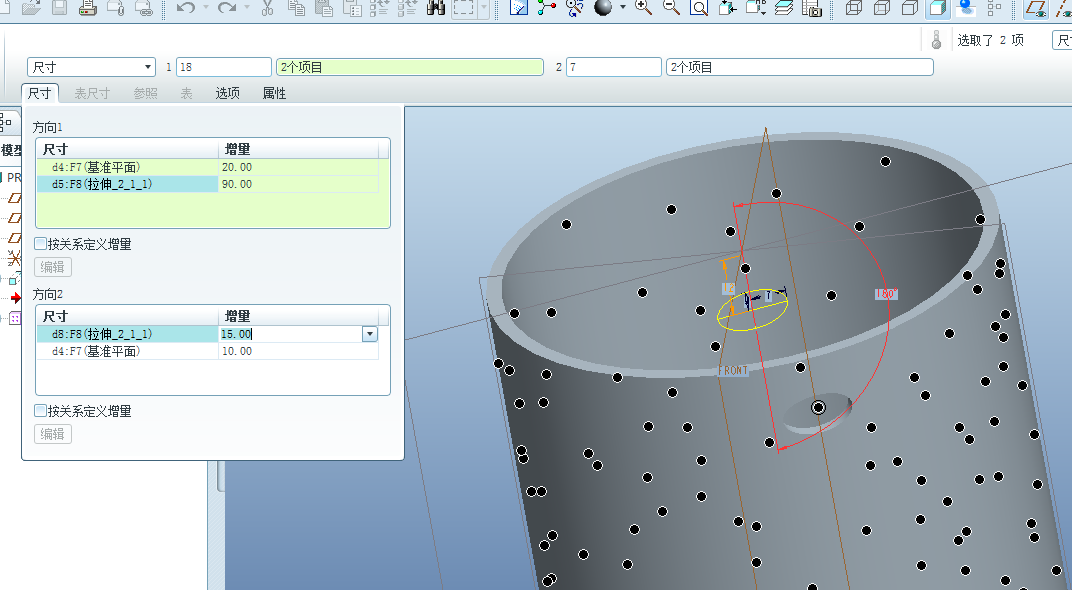

添加基准平面起始角度为第一方向为圆周方向,增量为20°,需要椭圆能旋转,还要添加角度尺寸。
②添加椭圆垂直方向尺寸为第二方向,但是需要错开,就需要在增量上输入20°÷2=10°

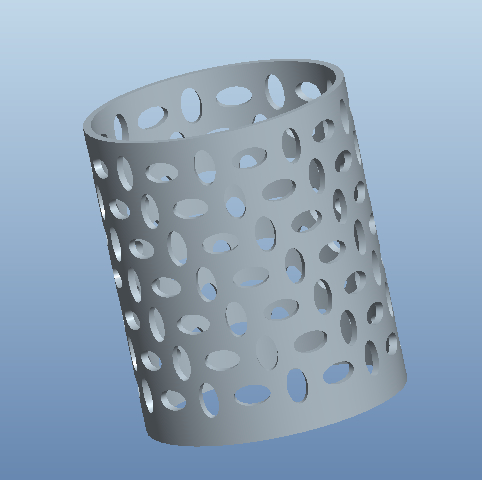

结果
2.prt.rar (134.07 KB, 下载次数: 16, 售价: 1 金钱)
