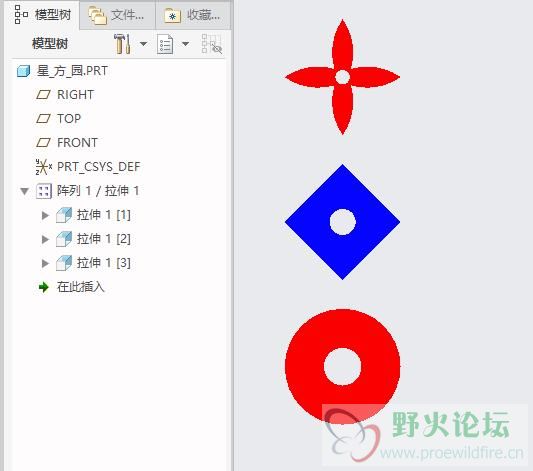

[分享] 变形阵列——圆、方、星

[复制链接]

21

主题

305

回帖

65

威望

高工

Rank: 4

积分
533

希望之星勋章

QQ
发表于 2018-10-12 21:12 | 显示全部楼层 |阅读模式
本帖最后由 295672500 于 2018-10-12 21:17 编辑

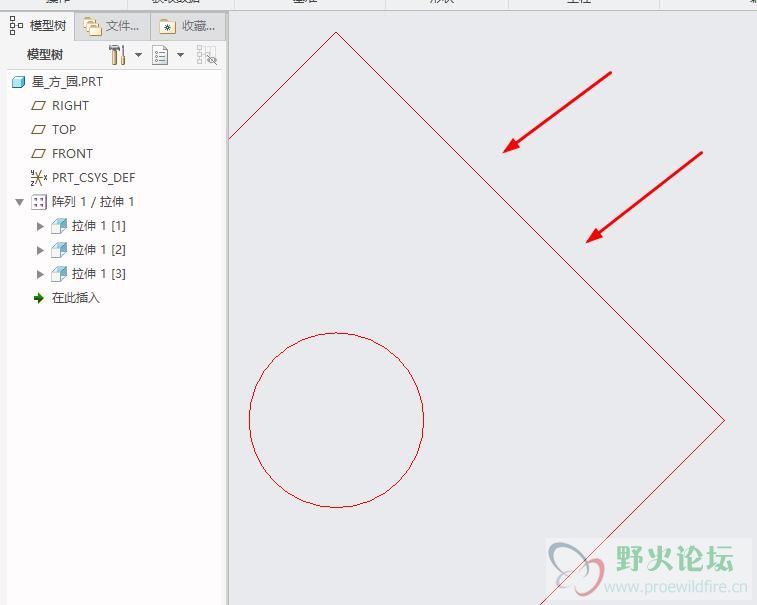

思路:圆弧另外一端点在轨迹线上滑动
1.进入拉伸命令进行草绘

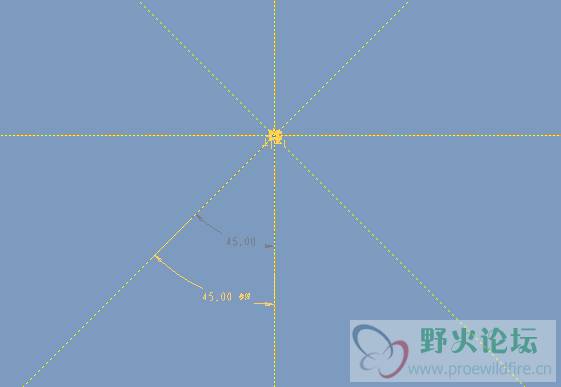

①绘制互相成45°中心线

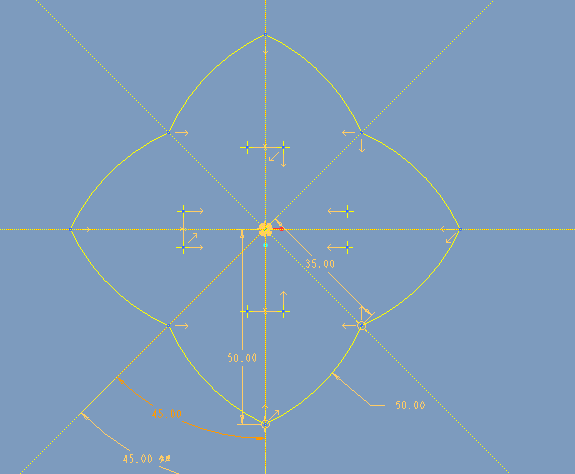

②做一段R=50圆弧,确保:一端固定在中心线上,另一端在45°中心线上可以滑动
镜像

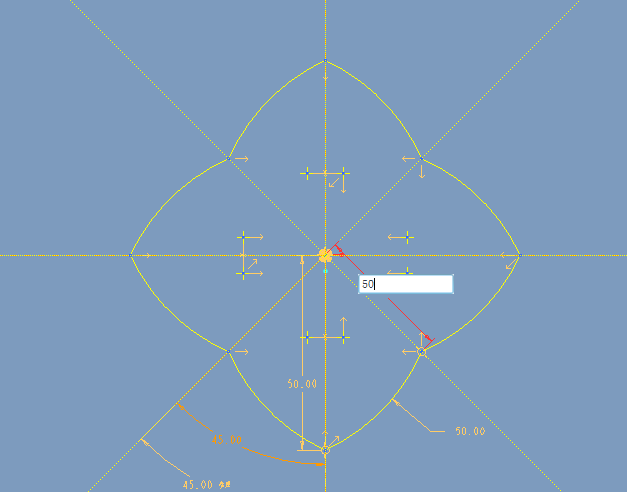

另一端距离中心改为50

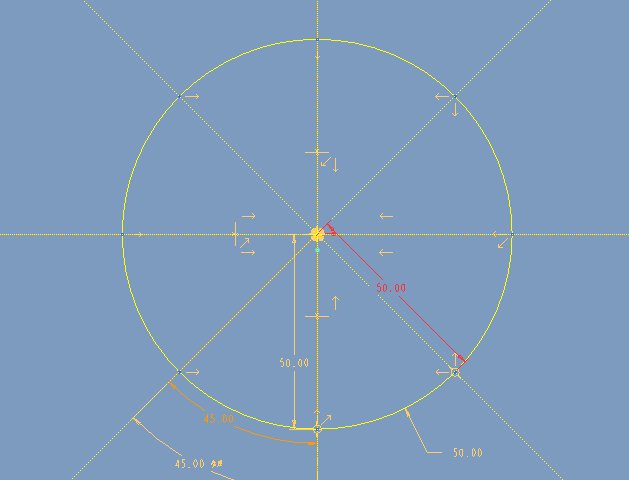

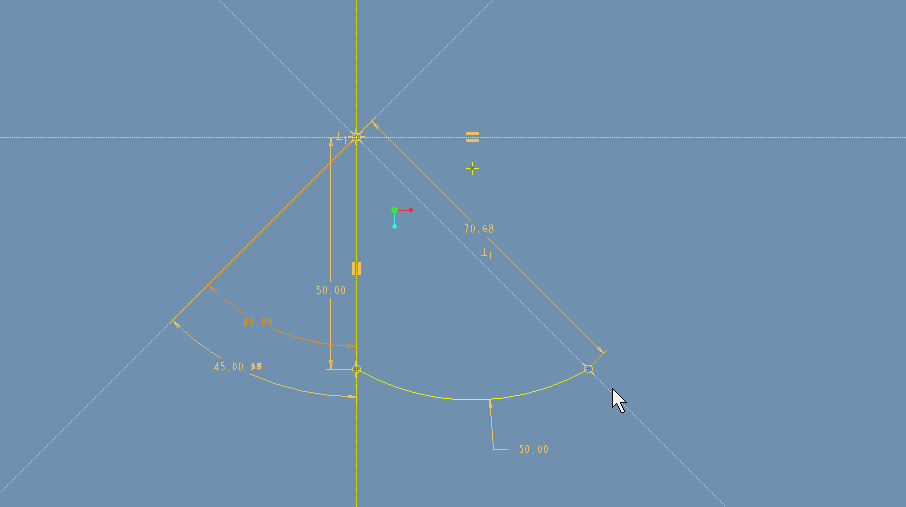

QQ图片20181012211001.png QQ图片20181012211028.png
完成拉伸

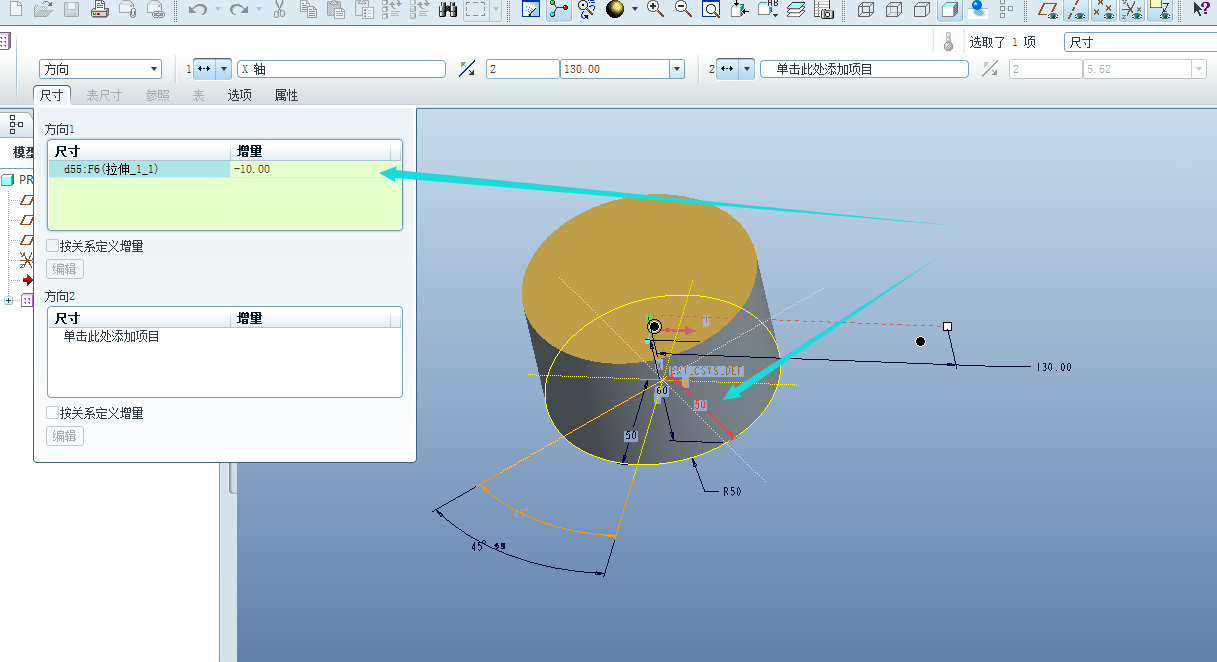

2.阵列,选择方向阵列,使用坐标系方向,添加尺寸50,增量为-10

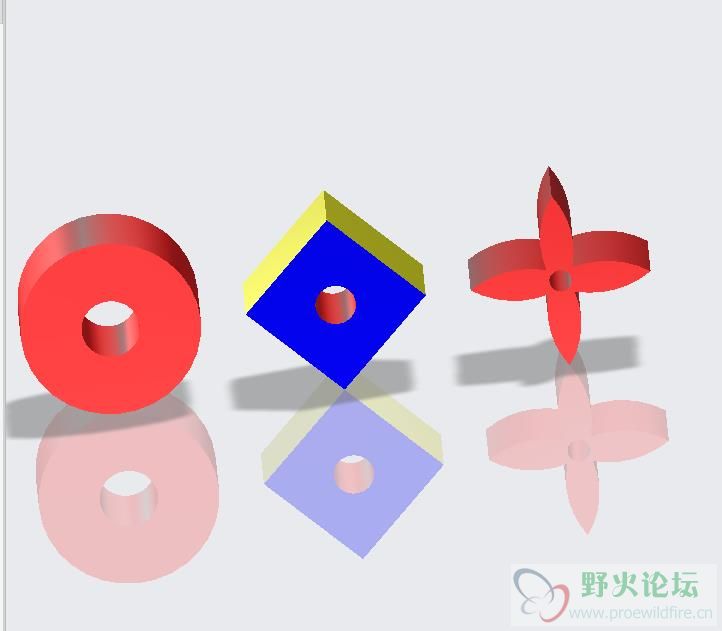

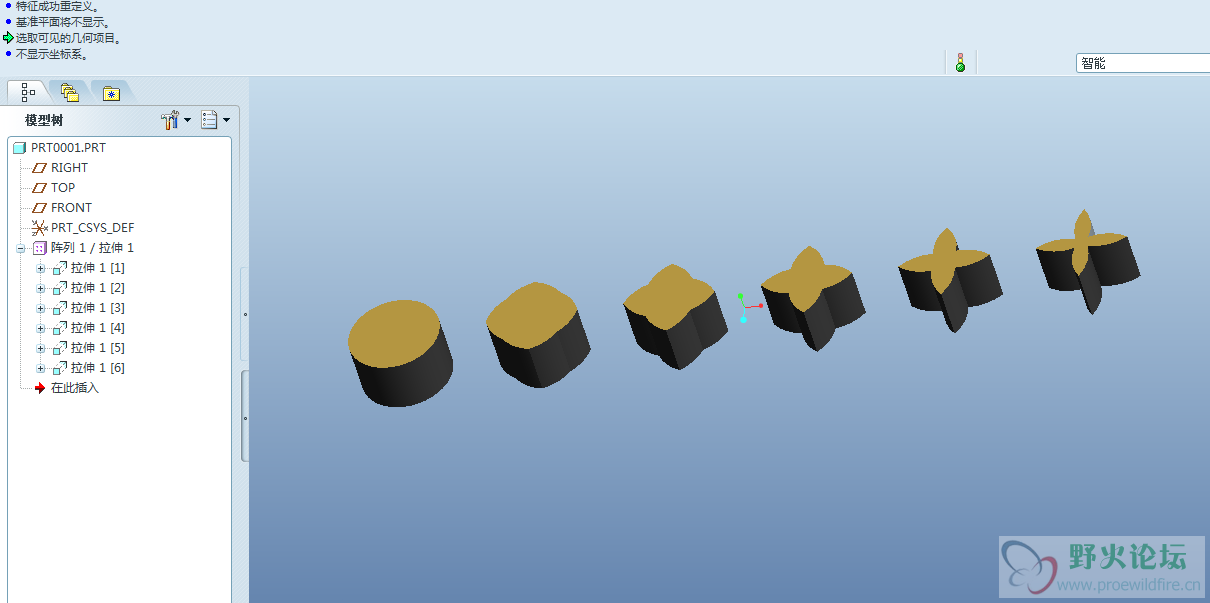

结果
10-122.prt.rar (71.82 KB, 下载次数: 61)
