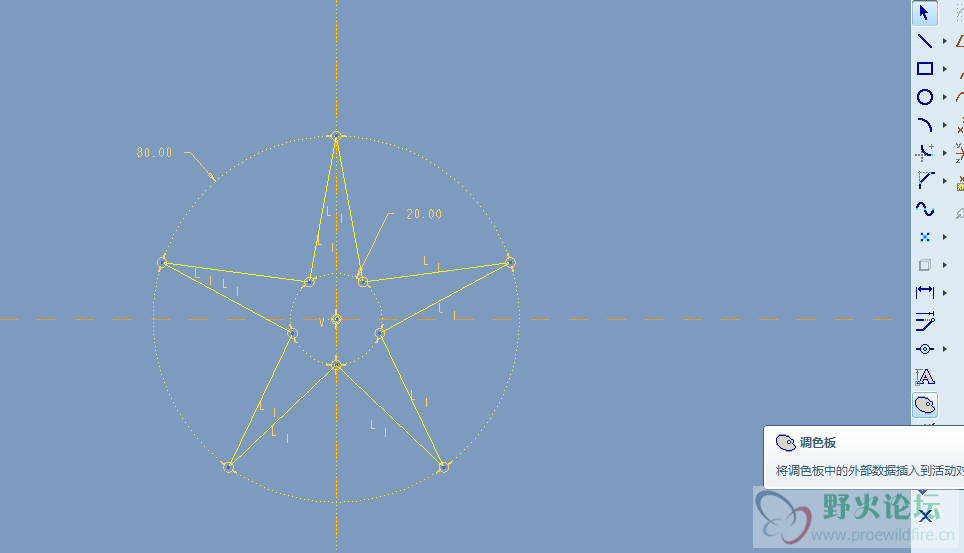

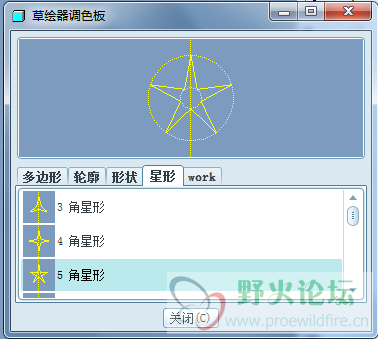

1.在FRONT平面创建草绘,先用调色板,在坐标原点绘制五角星
QQ图片20181001085933.png    QQ图片20181001085626.png
2.退出草绘。然后再次在FRONT平面草绘矩形。退出草绘。
QQ图片20181001090220.png QQ图片20181001090233.png

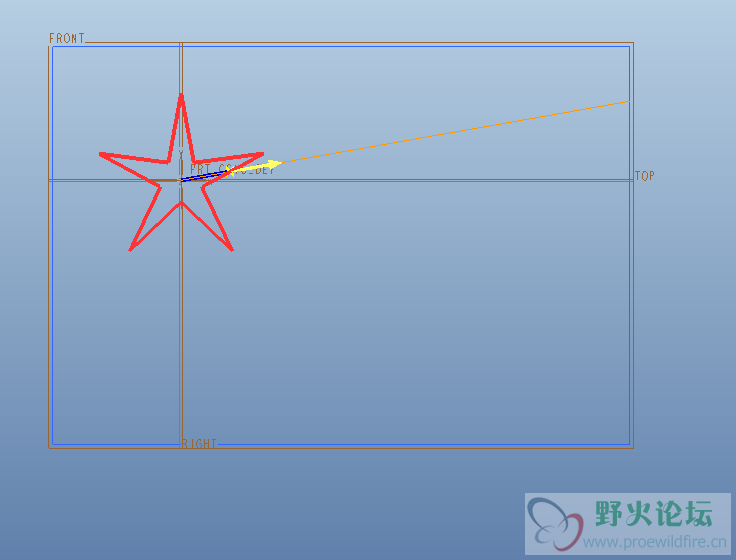

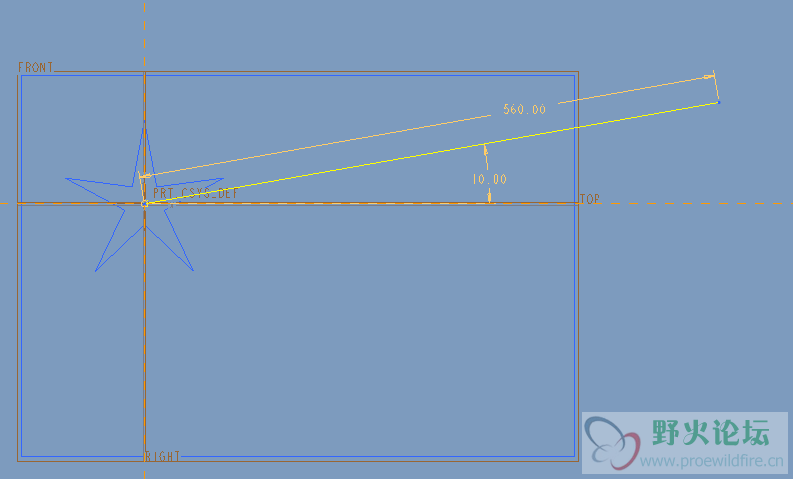

3.点击草绘按钮,选择FRONT平面作为草绘平面,绘制一条直线,并进行如下标注。

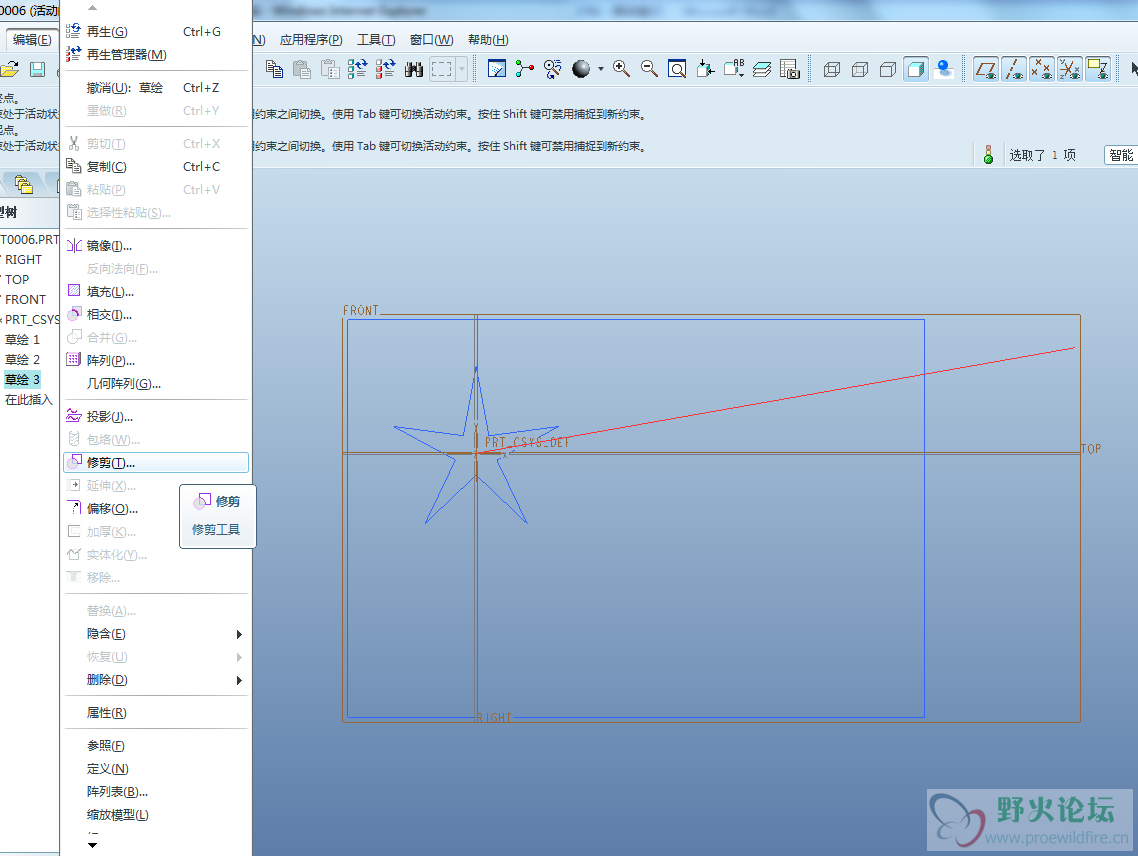

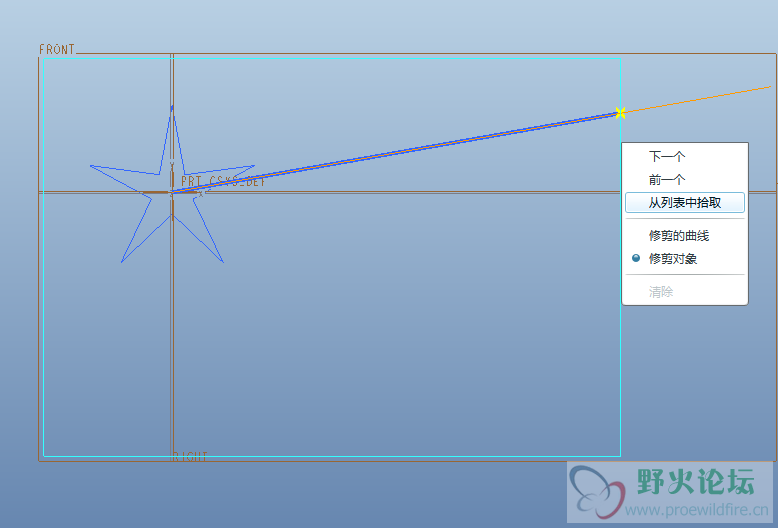

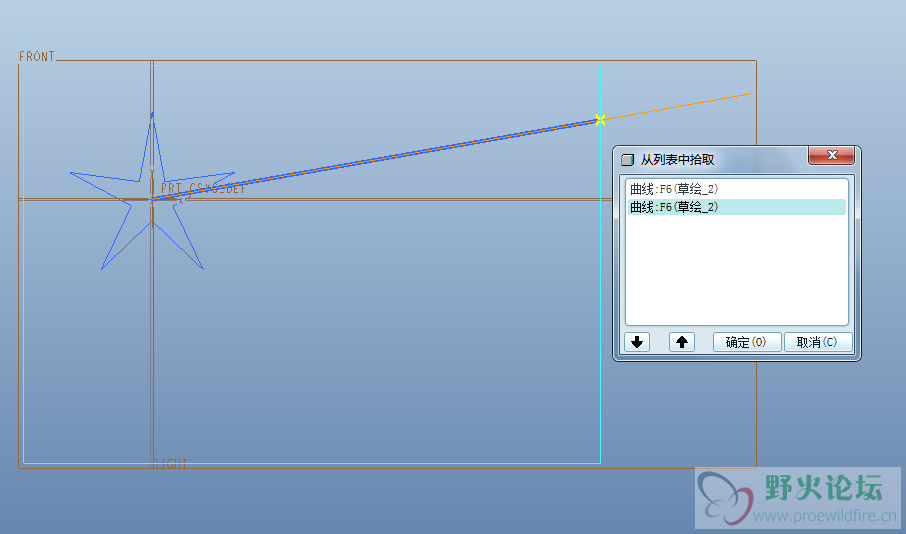

4.将矩形外面的直线进行修剪。选择直线,点击【编辑】-【修剪】,在矩形的边界鼠标右击选择【从列表拾取】,选择矩形的整个边界。
QQ图片20181001090946.png QQ图片20181001091105.png QQ图片20181001091232.png QQ图片20181001091534.png

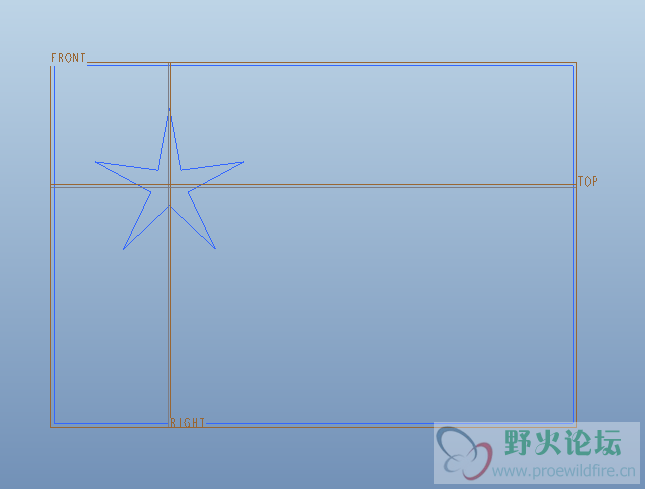

5.再次使用【编辑】-【修剪】将五角星里面的线段修剪掉。

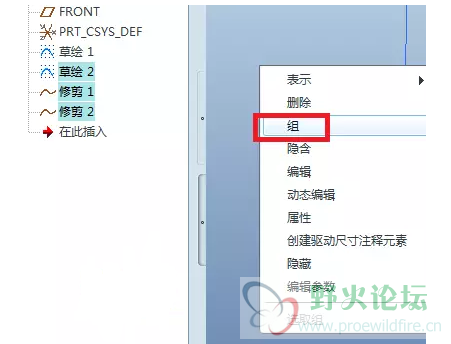

6.将草绘2和两个修剪特征进行组。

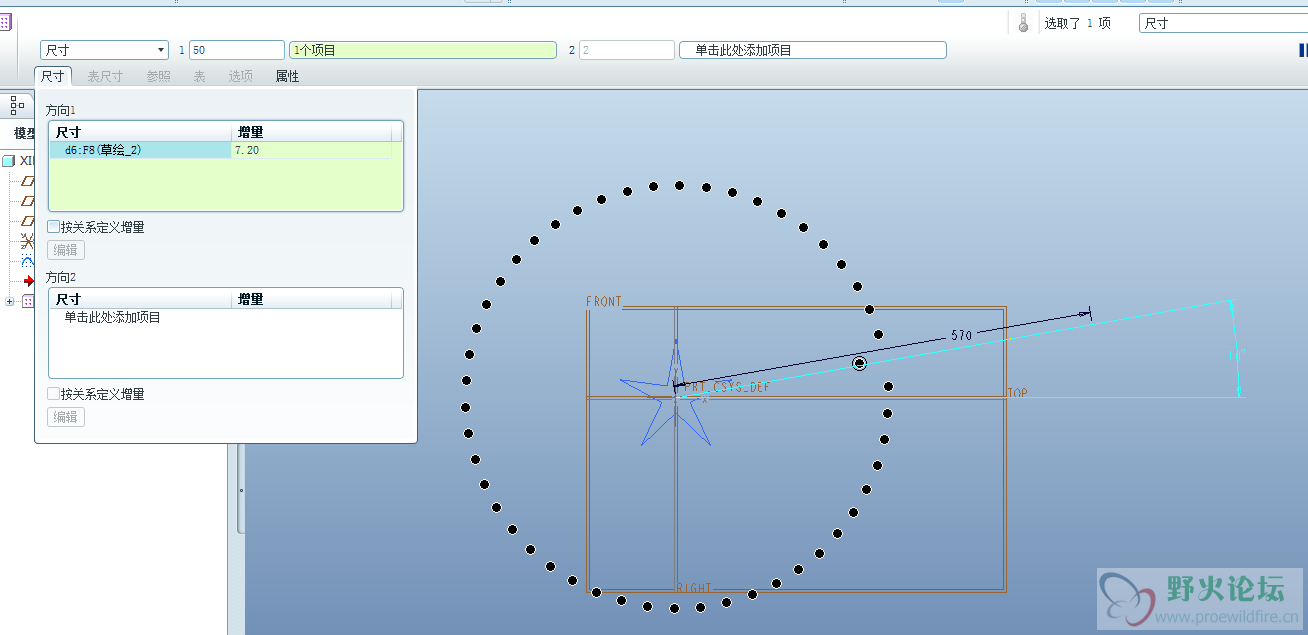

7.将组进行阵列,阵列类型为尺寸。阵列数量为50,尺寸增量为7.2

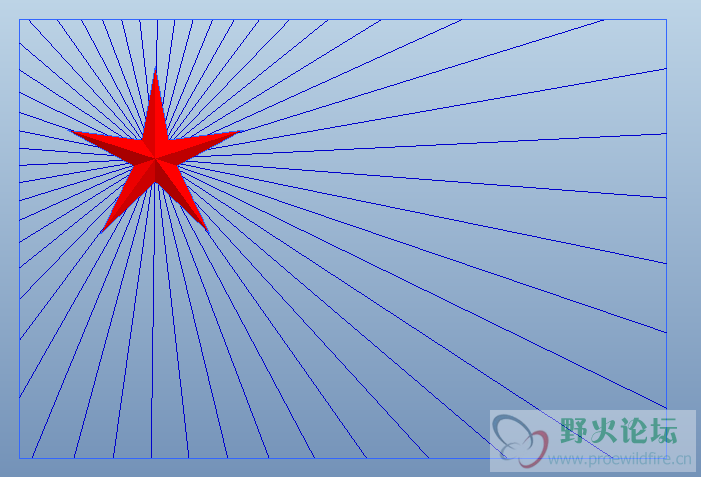

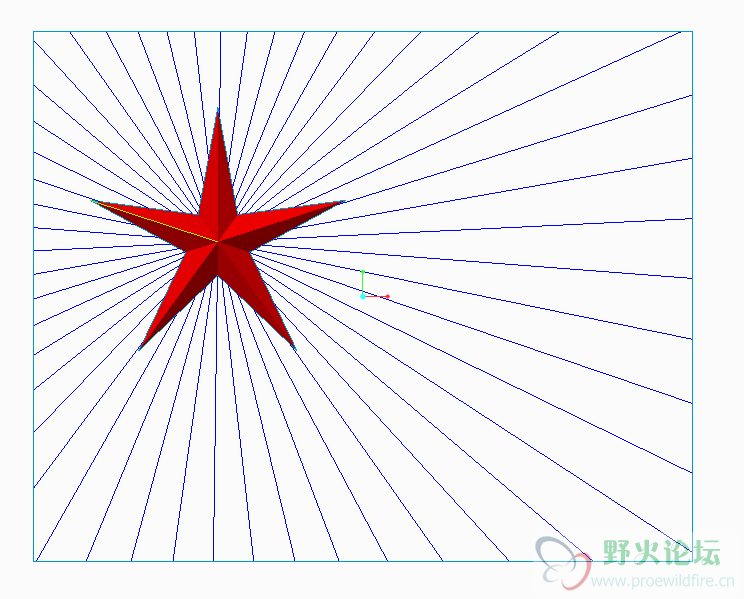

结果如下:
添加混合,制作立体五角星
