在圆柱体上怎么把一个剖面沿指定角度向下切除阿？

wx026 · 发表于 2008-1-20 01:53

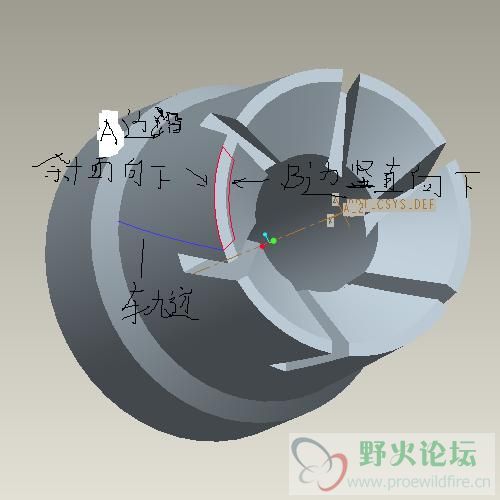

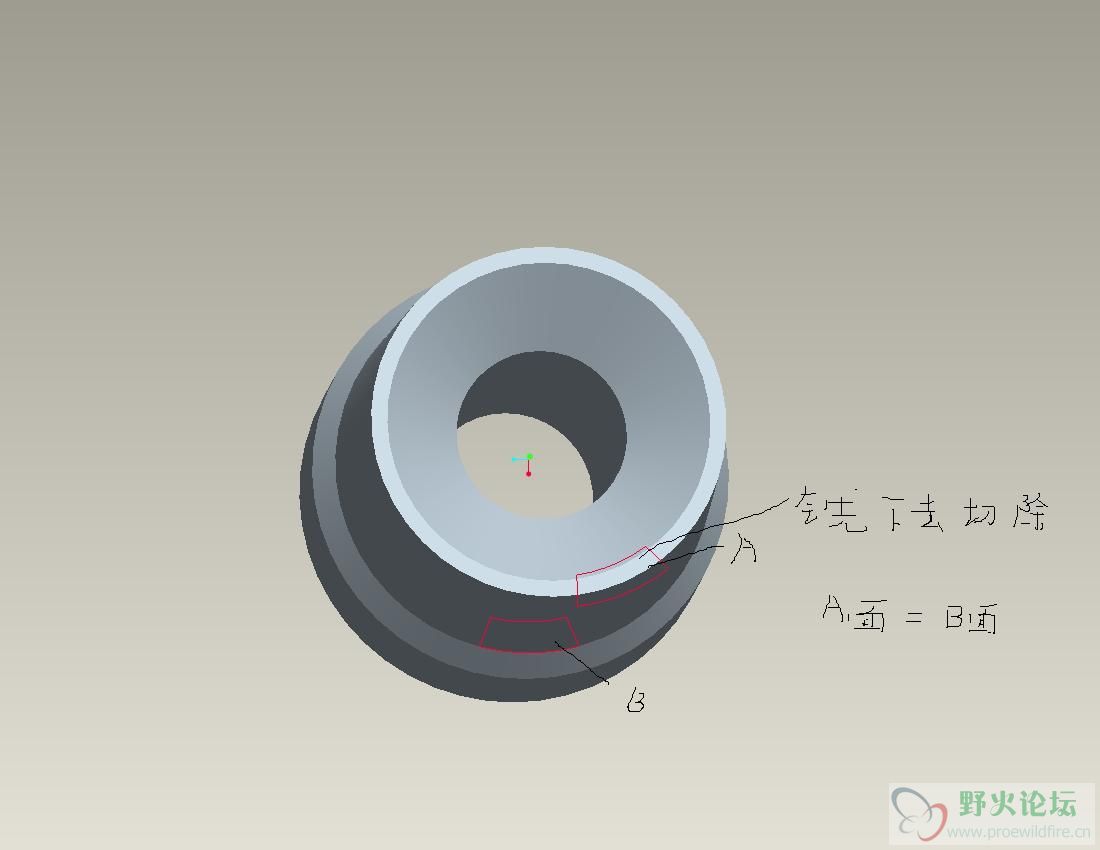

铣床上的一个常见加工设计，下面图纸怎么做啊，搞了一天了，实在水平有限，应该是可变剖面扫描？但是就是做不出来唉，恳求大大指点！（不好意思刚没挂起图纸）

正面

侧面

liyongtai_1974 · 发表于 2008-1-20 07:40

这样可以吗？

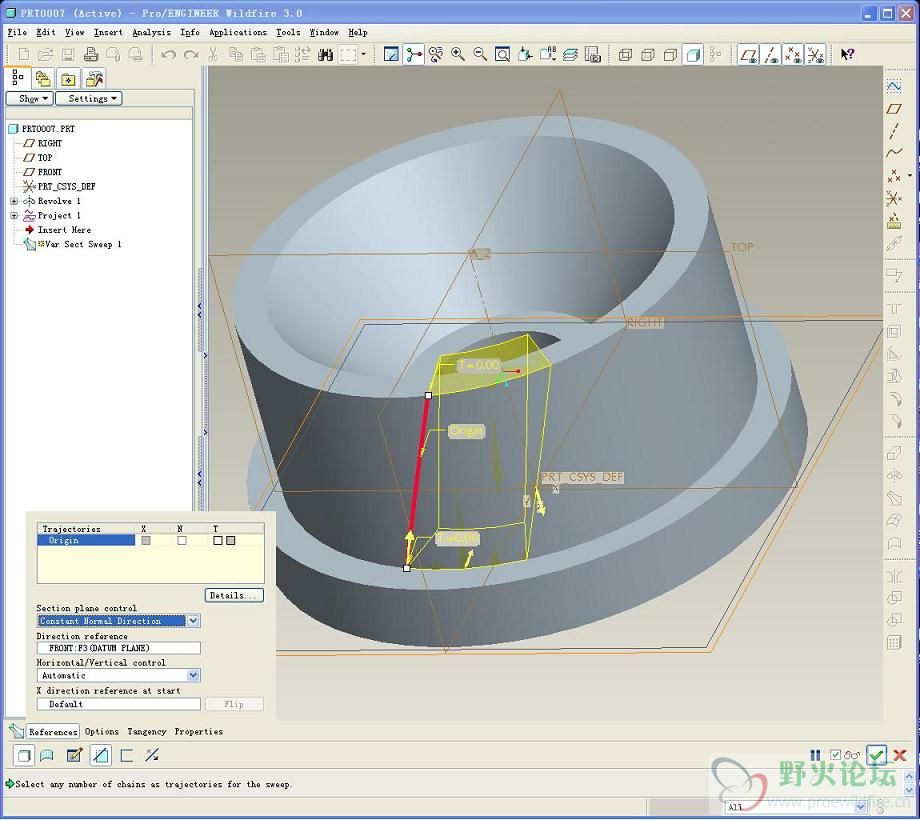

注意Var Sect Sweep 中 section 控制选的是 Constant Normal Direction !

[ 本帖最后由 liyongtai_1974 于 2008-1-20 07:48 编辑 ]

wx026 · 发表于 2008-1-20 09:47

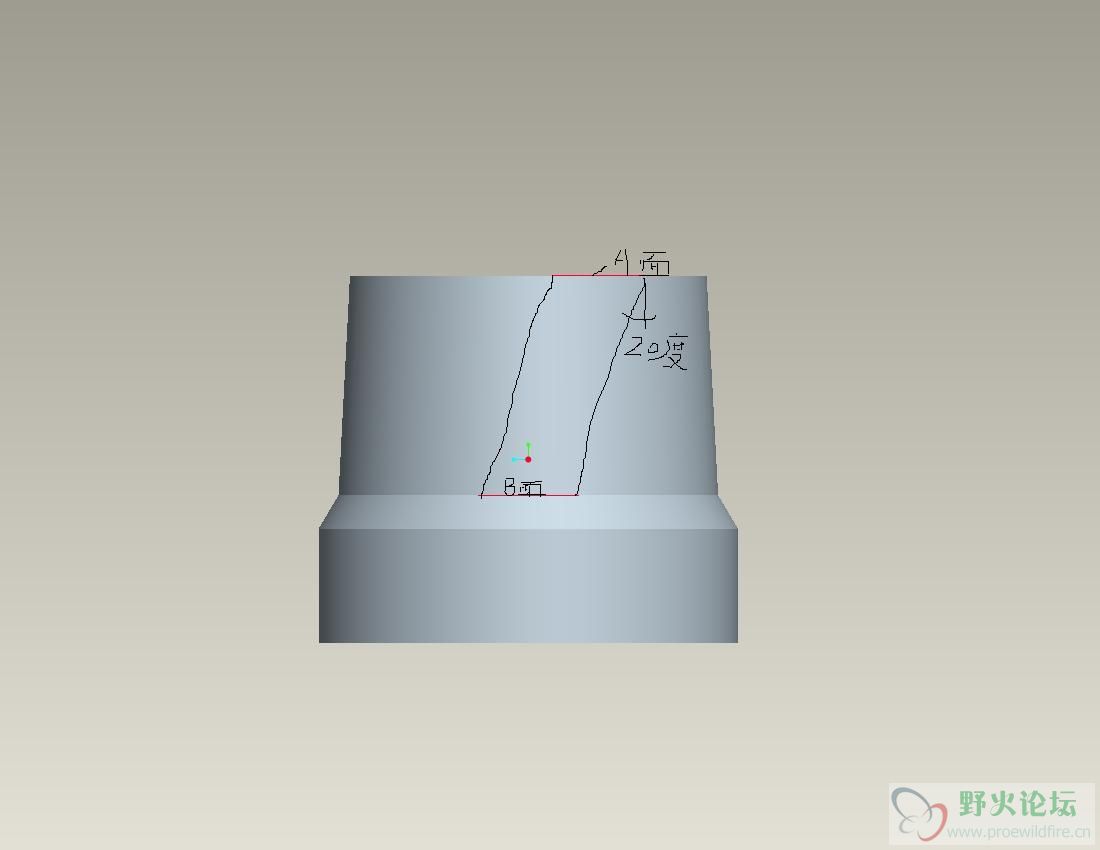

万分感谢大大！只是这个截面是从A面到B面的，尺寸都在A面上，也就是说轨迹链相反的，这么简单的问题我7点试到现在，轨迹链一反向就做不出图了，选的还是恒定法向，恳请教教啊

野火 · 发表于 2008-1-20 10:53

看不懂你的意思, 有2维图的话发一个

liyongtai_1974 · 发表于 2008-1-20 11:25

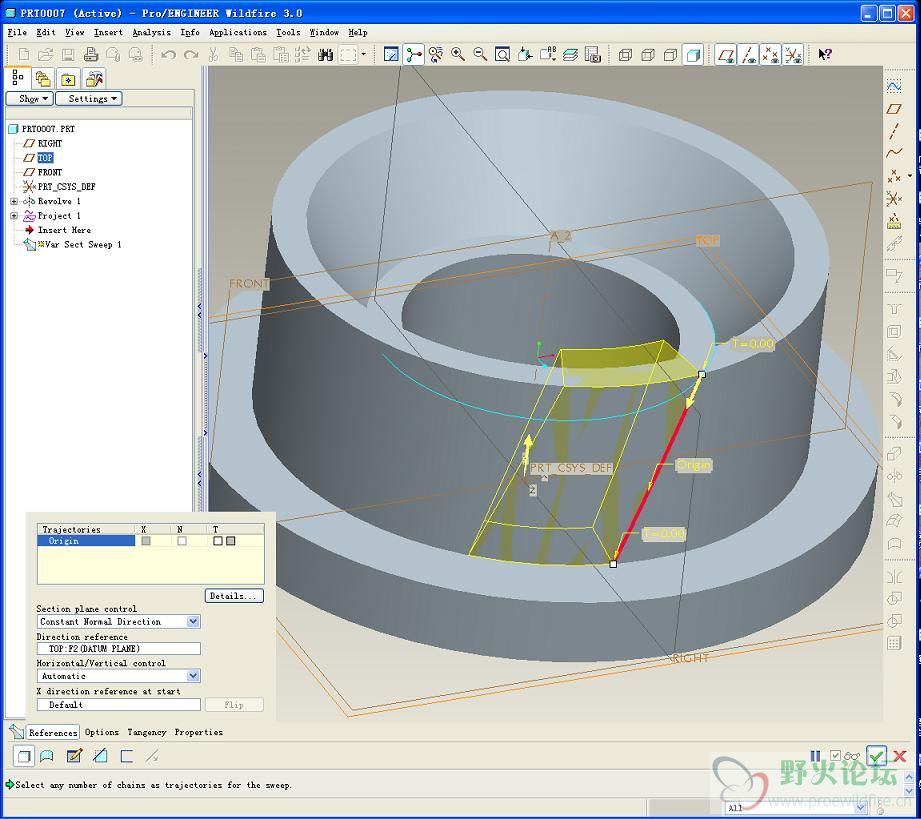

是不是定义方向的面选错了，反过来以可以的，如图：
步骤和上个一样，PRT文件就不再传了。

xfange · 发表于 2008-1-20 11:41

提示: 作者被禁止或删除内容自动屏蔽

wx026 · 发表于 2008-1-20 13:36

我把PTC文件传上来，恳请大大帮忙改改~~~

一上午都没搞定

xuhuiz · 发表于 2008-1-22 11:40

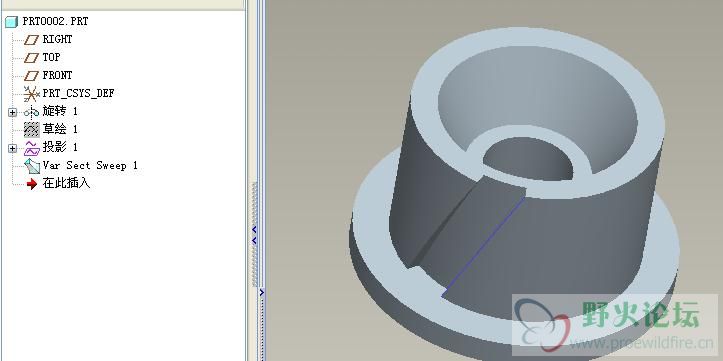

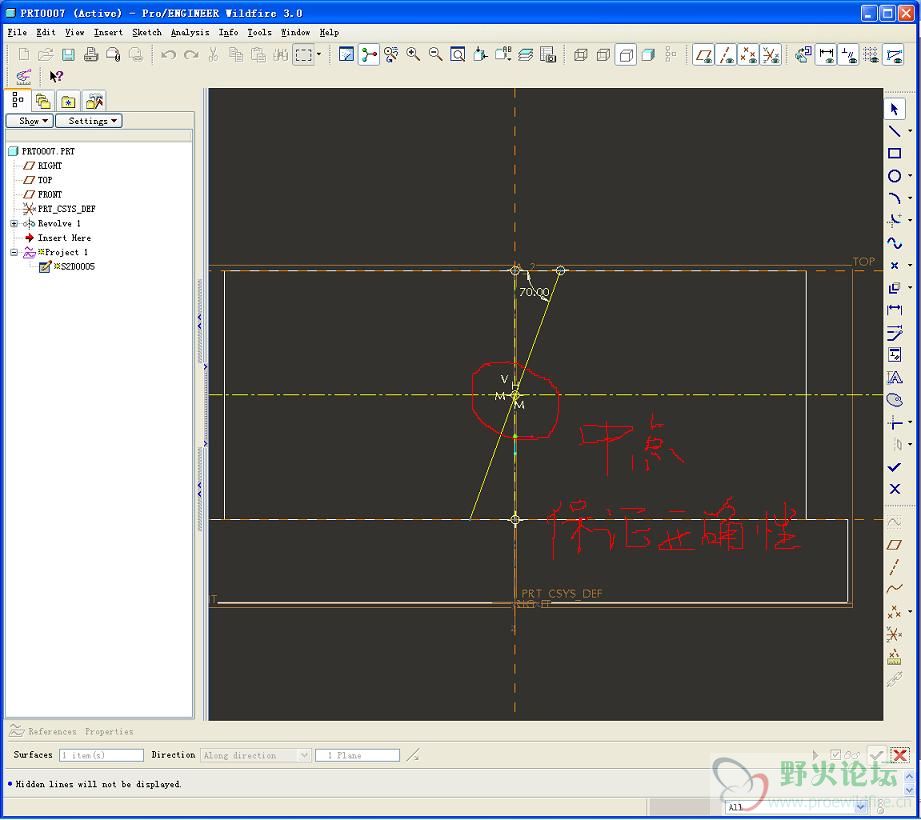

这样行不行？

cheng1995 · 发表于 2008-1-24 09:28

这没什么难吧

Samuel6060 · 发表于 2009-8-27 21:13

难，大家有没有想过加工的时候最下面的角怎么清，怎么样清角
设计我不太懂，但楼主的意思是不是，里面是直直下来的，而外表面却是斜20度下来的，整个一个扭曲的形状
难
