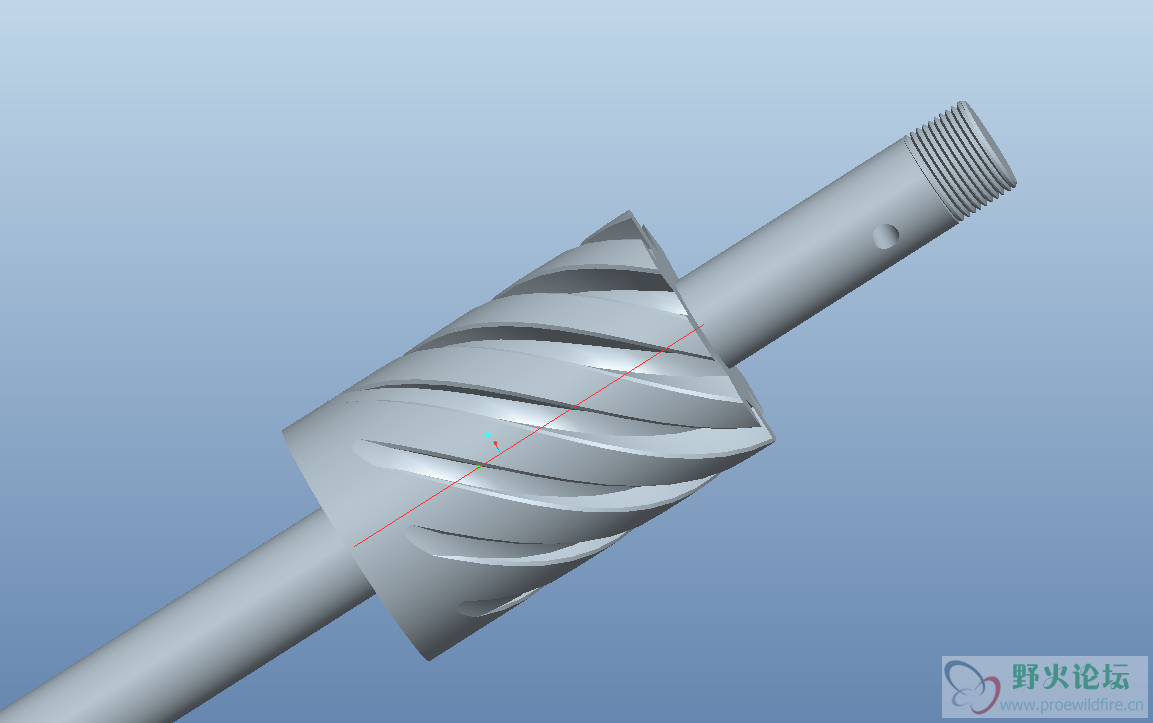

这种齿轮怎么画

w1685188403 · 发表于 2018-8-30 16:48

我以为VSS可以搞定，就尝试了一下

tomeone · 发表于 2018-8-30 17:21

先用螺纹工具切出一条槽，再环形阵列就好了。

nakashi · 发表于 2018-8-30 19:12

tomeone 发表于 2018-8-30 17:21
先用螺纹工具切出一条槽，再环形阵列就好了。

请你做一个螺纹的欣赏下

Vichoi · 发表于 2018-8-30 23:12

这种要用公式做出来才正式，这些都有标准的。如果是简单的画下，不按标准来那画出来就有可能是非标的东西。

w1685188403 · 发表于 2018-8-31 07:37

Vichoi 发表于 2018-8-30 23:12
这种要用公式做出来才正式，这些都有标准的。如果是简单的画下，不按标准来那画出来就有可能是非标的东西。

那你倒是给我画一个啊

覆盖 · 发表于 2018-8-31 09:15

这东西不是很难，用两三个小公式就可以画出来了
没有具体尺寸，画了一个形，有尺寸的话改一下就行了

3维图

luogan.prt.zip (150.38 KB, 下载次数: 9, 售价: 2 金钱)
版本号proe5.0 M060

覆盖 · 发表于 2018-8-31 09:23

就是VSS可以搞定的

w1685188403 · 发表于 2018-8-31 11:55

覆盖发表于 2018-8-31 09:23
就是VSS可以搞定的

感谢大佬

w1685188403 · 发表于 2018-8-31 12:42

覆盖发表于 2018-8-31 09:23
就是VSS可以搞定的

sd32=trajpar*300+20
超过300就失败了。

覆盖 · 发表于 2018-8-31 13:27

本帖最后由覆盖于 2018-8-31 13:29 编辑

w1685188403 发表于 2018-8-31 12:42
sd32=trajpar*300+20
超过300就失败了。

可能是因为角度太大，阵列的时候特征会冲突
