查看: 9411|回复: 11

[求助] 请大神指导下这个曲面怎么画,心好累

[复制链接]

12

主题

135

回帖

3

威望

助工

Rank: 2

积分
173
发表于 2018-8-19 19:47 | 显示全部楼层 |阅读模式
本帖最后由 yu286638218 于 2018-8-22 17:17 编辑

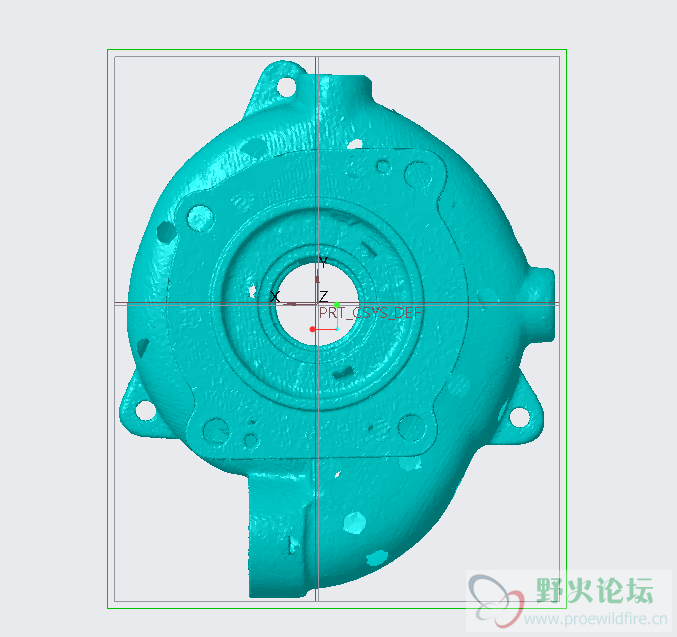

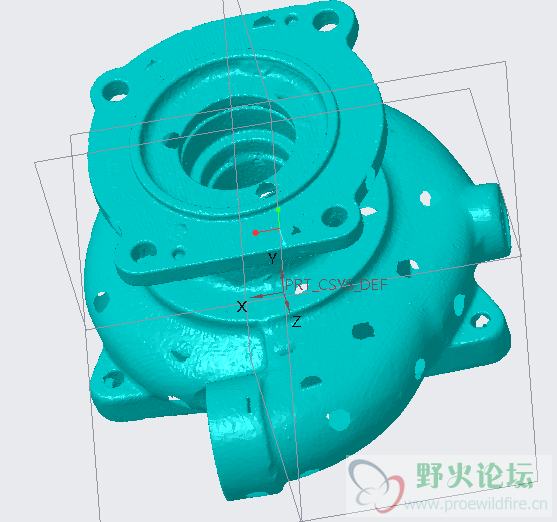

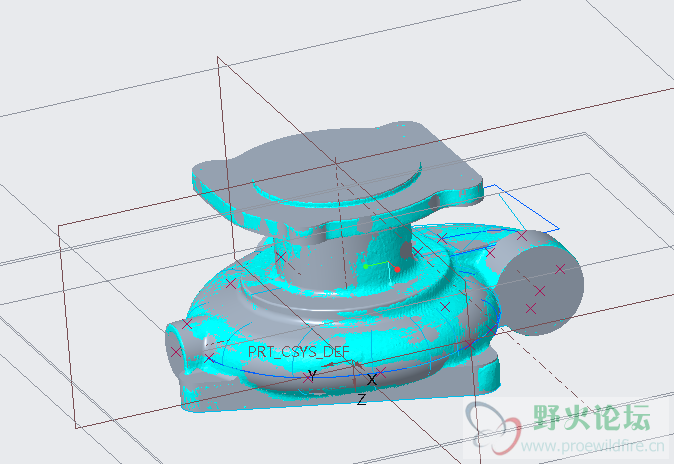

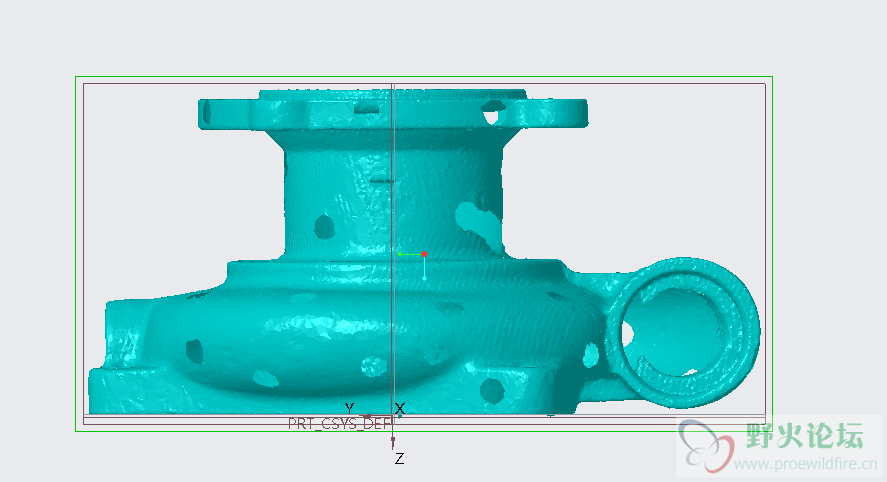

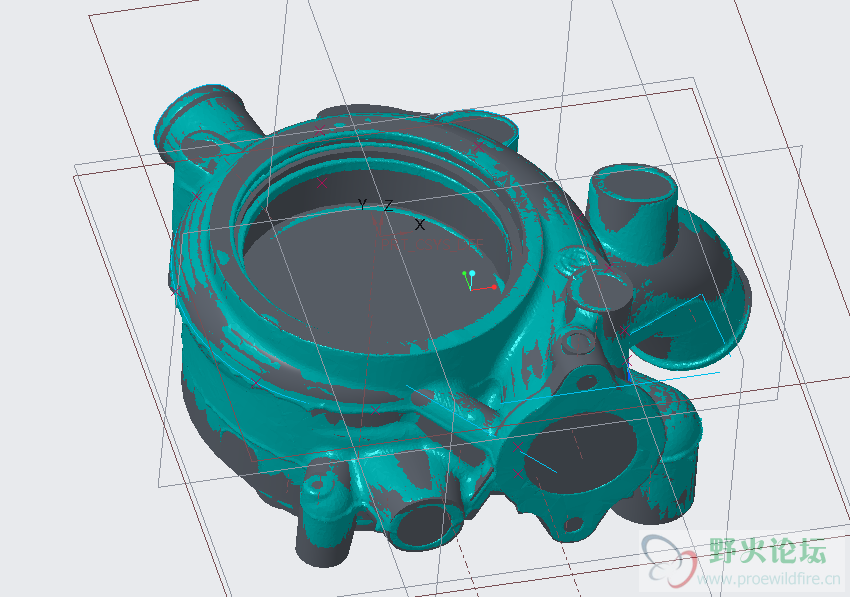

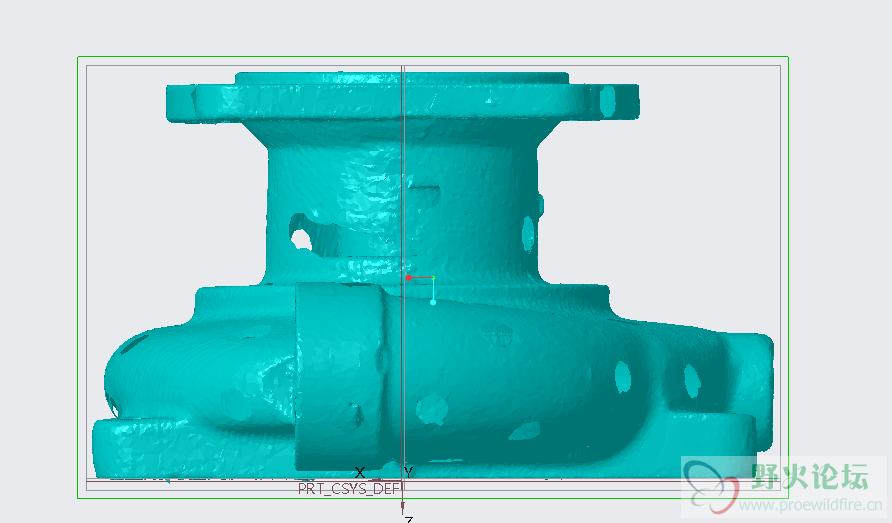

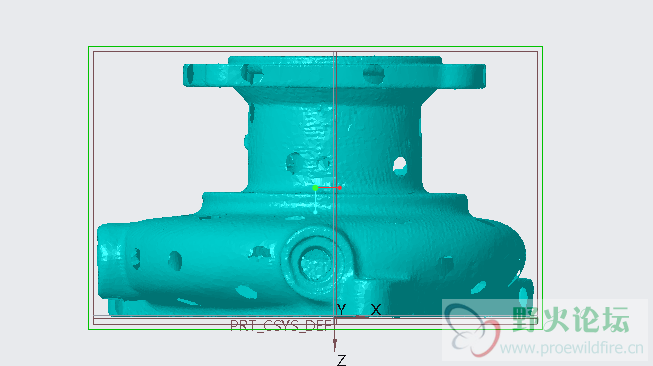

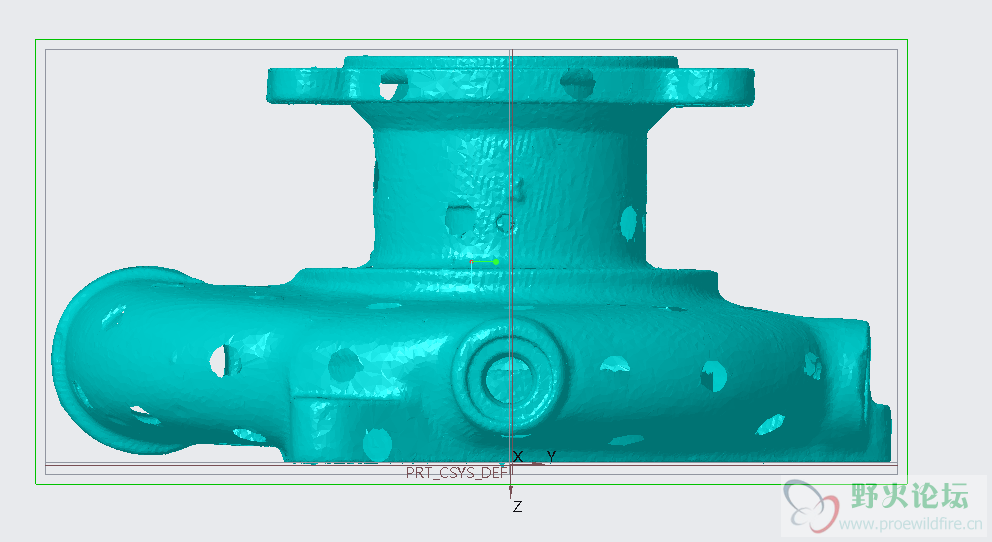

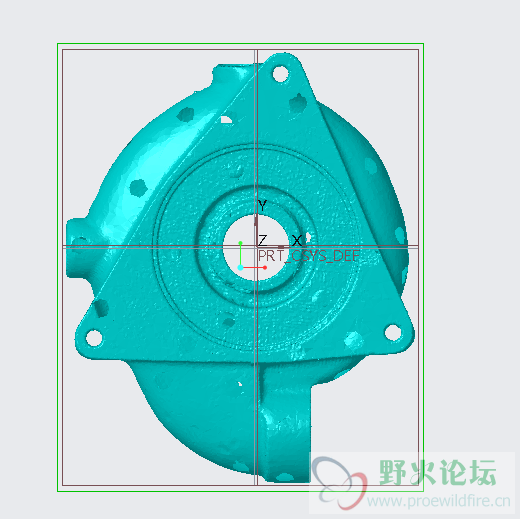

没做过这么复杂的曲面 大端是倾斜的  蜗牛状的截面也不是圆形  毫无思路  求大神指点  STL图太大 没法上传  画好的PRT没法传 一个13M 谢谢

7

主题

160

回帖

2

威望

工程师

Rank: 3Rank: 3

积分
242
发表于 2018-8-19 20:37 | 显示全部楼层
扫描拉伸吧
回复 支持 反对

使用道具 举报

59

主题

2272

回帖

341

威望

教授

Rank: 8Rank: 8

积分
3197

热心助人勋章优秀会员勋章希望之星勋章

发表于 2018-8-19 21:26 | 显示全部楼层
本帖最后由 yuanbin20 于 2018-8-19 22:38 编辑

这个哪有什么复杂曲面啊,上下二个法兰用拉伸,蜗壳部分用扫描,中间圆柱凸台部分用旋转,最后再加出口的那个过渡混合连接就可以了
回复 支持 1 反对 0

使用道具 举报

15

主题

262

回帖

11

威望

工程师

Rank: 3Rank: 3

积分
373
发表于 2018-8-20 07:48 | 显示全部楼层
中间部分曲面先做一条螺旋线再扫描就出来了,上下两端用拉伸
长风破浪会有时,直挂云帆济沧海。
回复 支持 反对

使用道具 举报

12

主题

135

回帖

3

威望

助工

Rank: 2

积分
173
 楼主| 发表于 2018-8-20 08:13 | 显示全部楼层
yuanbin20 发表于 2018-8-19 21:26
这个哪有什么复杂曲面啊,上下二个法兰用拉伸,蜗壳部分用扫描,中间圆柱凸台部分用旋转,最后再加出口的那 ...

上下两端肯定没问题啊  主要是蜗壳  描截面线好难  大小头接口处不好接 没做过这种
回复 支持 反对

使用道具 举报

7

主题

1000

回帖

78

威望

讲师

Rank: 6Rank: 6

积分
1436

热心助人勋章希望之星勋章

QQ
发表于 2018-8-20 08:29 | 显示全部楼层
如果我们生存在冰冷的世界依然难改变,至少我还拥有你化解冰雪的容颜······
回复 支持 反对

使用道具 举报

59

主题

2272

回帖

341

威望

教授

Rank: 8Rank: 8

积分
3197

热心助人勋章优秀会员勋章希望之星勋章

发表于 2018-8-20 20:52 | 显示全部楼层
本帖最后由 yuanbin20 于 2018-8-26 17:57 编辑

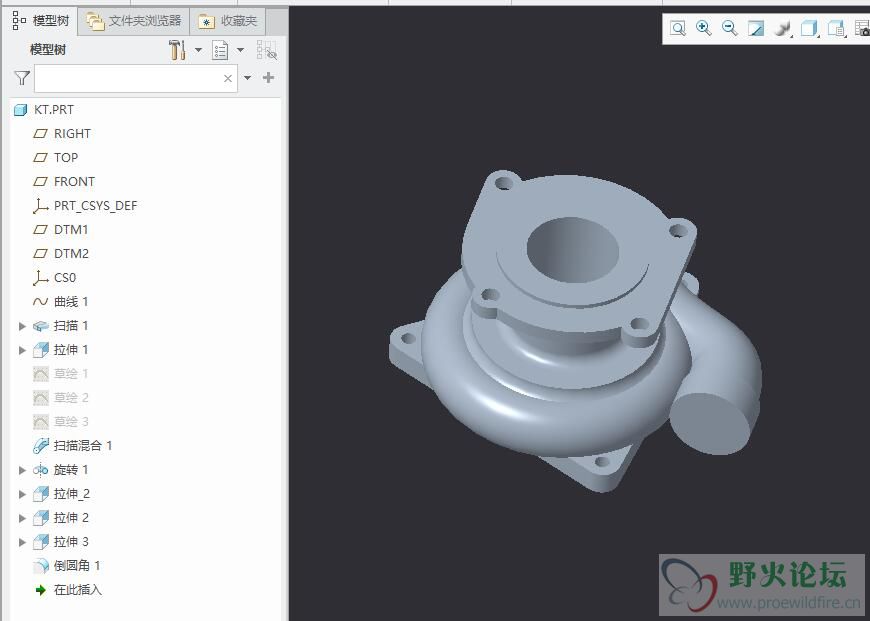

因无具体尺寸,简单做了一下,仅供参考

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

回复 支持 反对

使用道具 举报

12

主题

135

回帖

3

威望

助工

Rank: 2

积分
173
 楼主| 发表于 2018-8-22 16:58 | 显示全部楼层
yuanbin20 发表于 2018-8-20 20:52
因无具体尺寸,简单做了一下,思路可供参考,细节还得楼主自己慢慢处理

已经做好了  用的扫描混合    这个难得地方是在蜗壳和中间连接的地方  那个地方是斜面  你画的这种很简单  我这种在大头的接口处有一个弯 要跟蜗壳相连接  连接的地方也是斜面  这是我的弱项
回复 支持 反对

使用道具 举报

59

主题

2272

回帖

341

威望

教授

Rank: 8Rank: 8

积分
3197

热心助人勋章优秀会员勋章希望之星勋章

发表于 2018-8-22 17:51 | 显示全部楼层
本帖最后由 yuanbin20 于 2018-8-22 17:52 编辑
yu286638218 发表于 2018-8-22 16:58
已经做好了  用的扫描混合    这个难得地方是在蜗壳和中间连接的地方  那个地方是斜面  你画的这种很简单 ...

画的不错啊,后面加的这二个图不是一个零件吧
回复 支持 反对

使用道具 举报

12

主题

135

回帖

3

威望

助工

Rank: 2

积分
173
 楼主| 发表于 2018-8-22 18:35 | 显示全部楼层
yuanbin20 发表于 2018-8-22 17:51
画的不错啊,后面加的这二个图不是一个零件吧

不是一个零件  本来想发上来的 但是文件太大  压缩之后也要20M  好多小细节画的不好  1图我用了3天 2图用了1天  并不像你想得那么简单 主要是曲面之间连接的构思  如何画线连接让我很头疼
回复 支持 反对

使用道具 举报
