这种钣金结构怎么拆分好呢，求指导

马云 · 发表于 2018-8-16 11:44

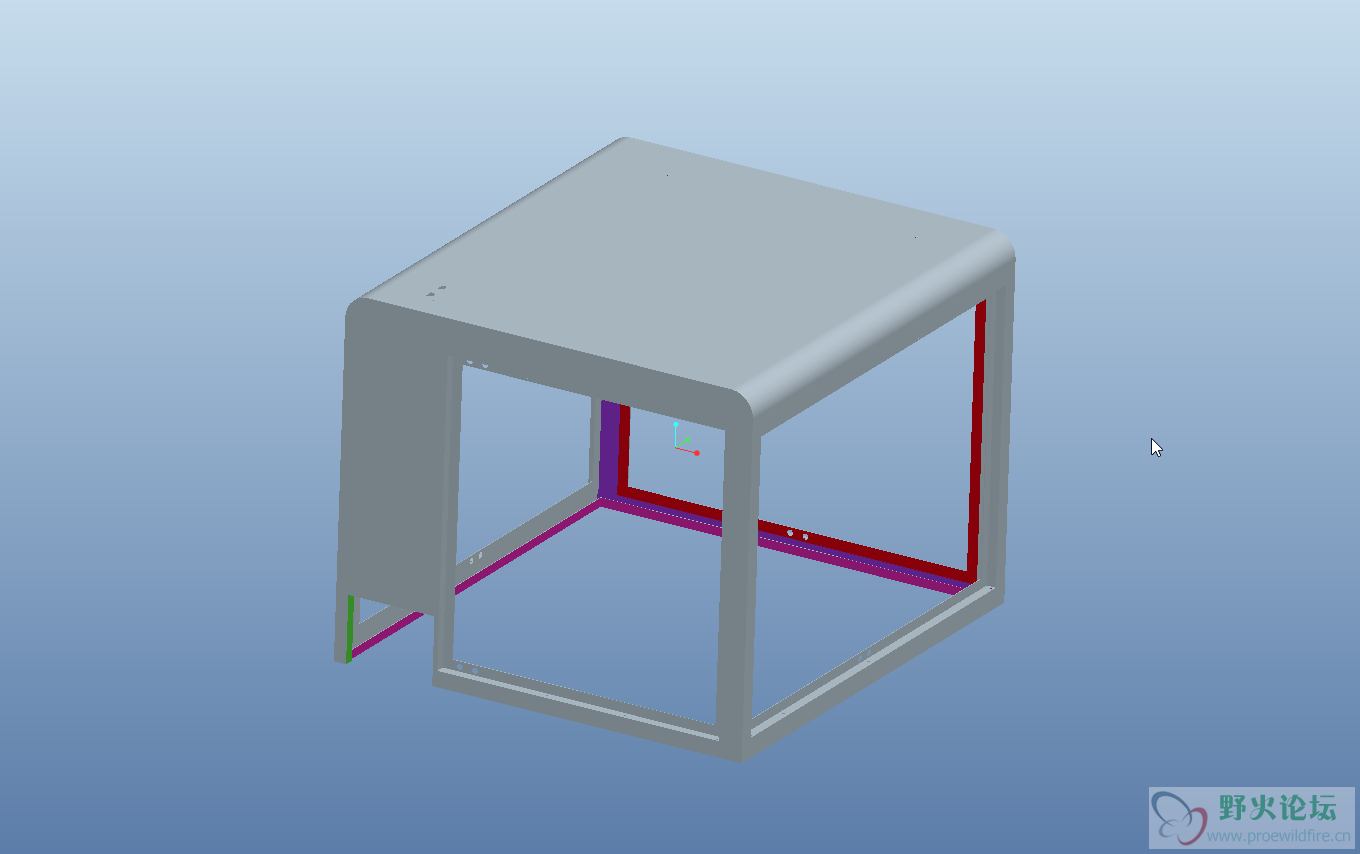

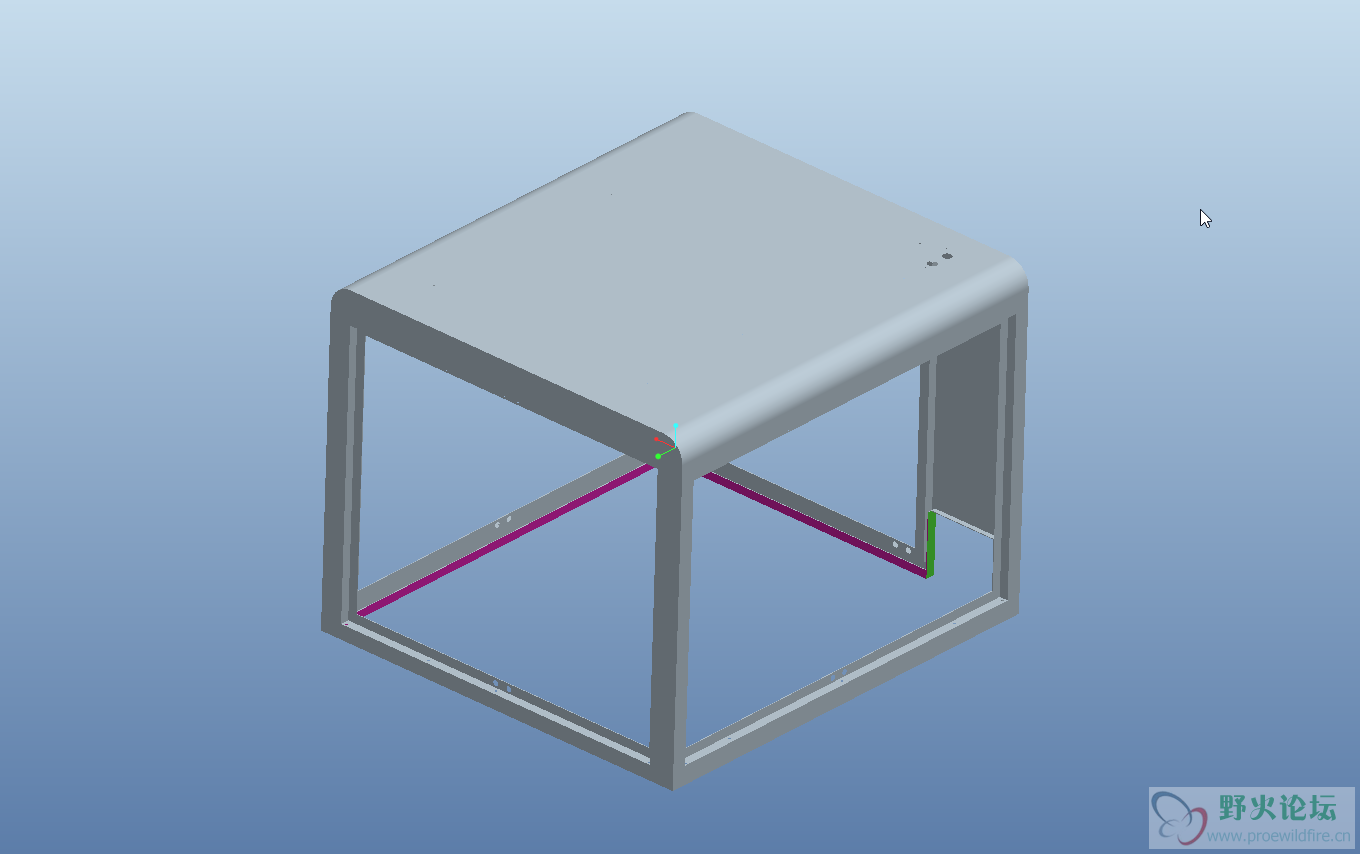

这种结构怎么拆分好呢，求指导，感谢！

11111111111.prt.rar (698.94 KB, 下载次数: 53)

tuqiang · 发表于 2018-8-16 11:44

慢慢拆图

w1685188403 · 发表于 2018-8-16 13:04

一米二的大件

aasohu · 发表于 2018-8-16 13:40

桌脚都拆出来，做成类似角铁的，焊接成整体即可

tuqiang · 发表于 2018-8-16 17:50

依照3d重新用钣金零件一个个画一遍。

mostpowerman · 发表于 2018-8-17 09:49

上顶面和侧面有圆弧连接的作为一块钣金折弯，剩下的两个侧面作为单独钣金处理，然后焊接上去，打磨抛光。

tuqiang · 发表于 2018-9-26 17:13

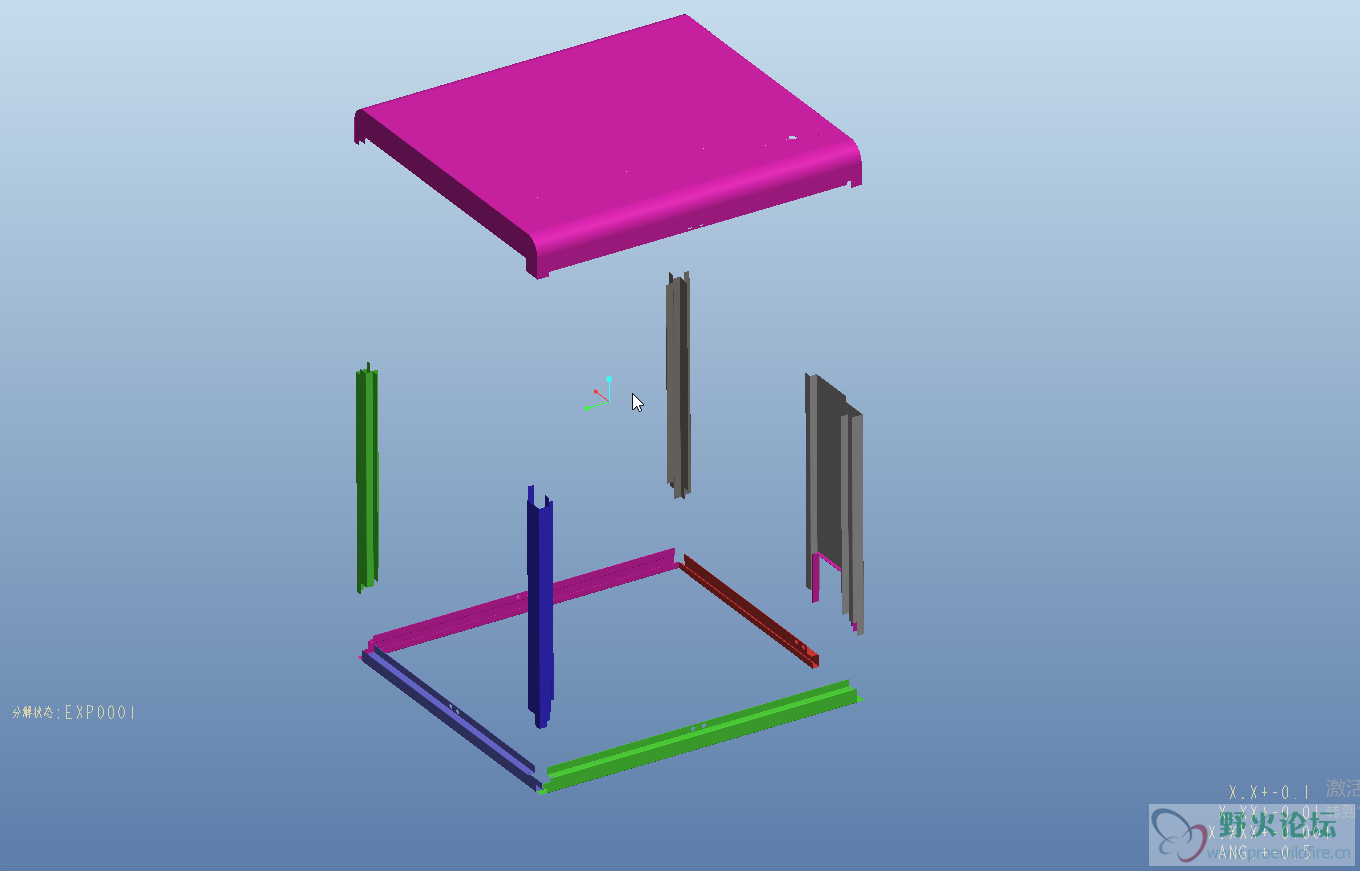

分解图纸

马云 · 发表于 2018-10-26 17:40

tuqiang 发表于 2018-9-26 17:13
分解图纸

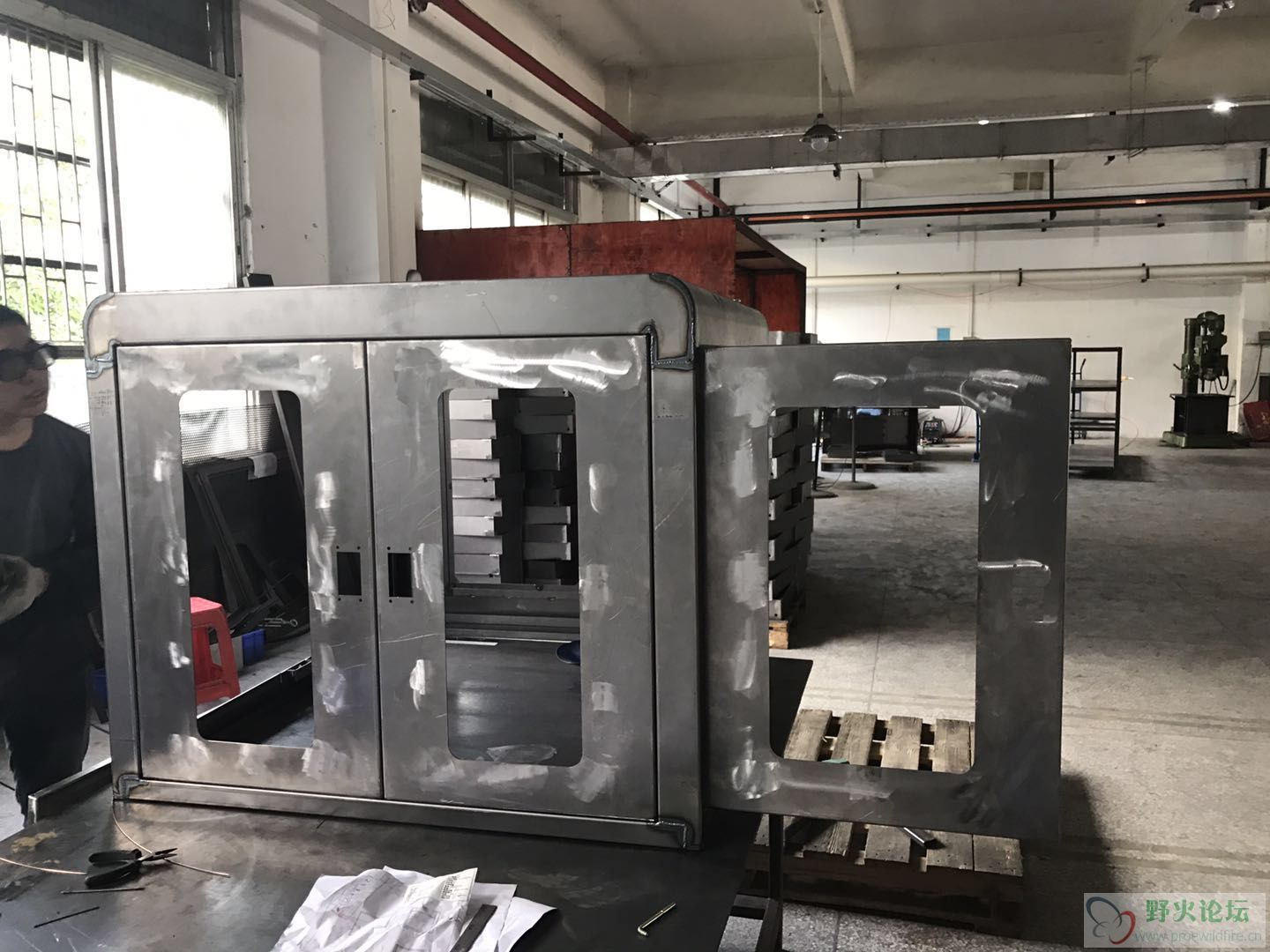

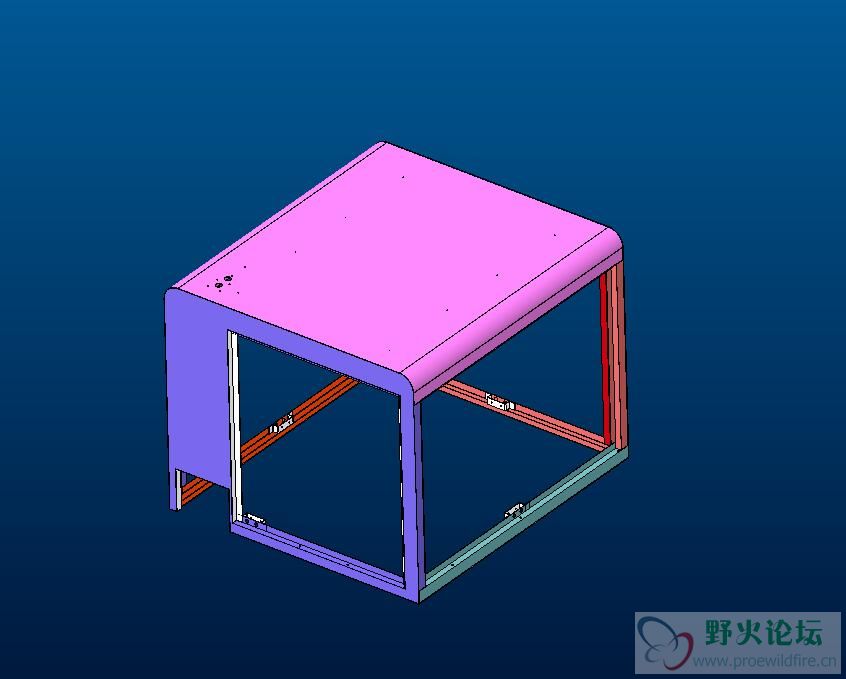

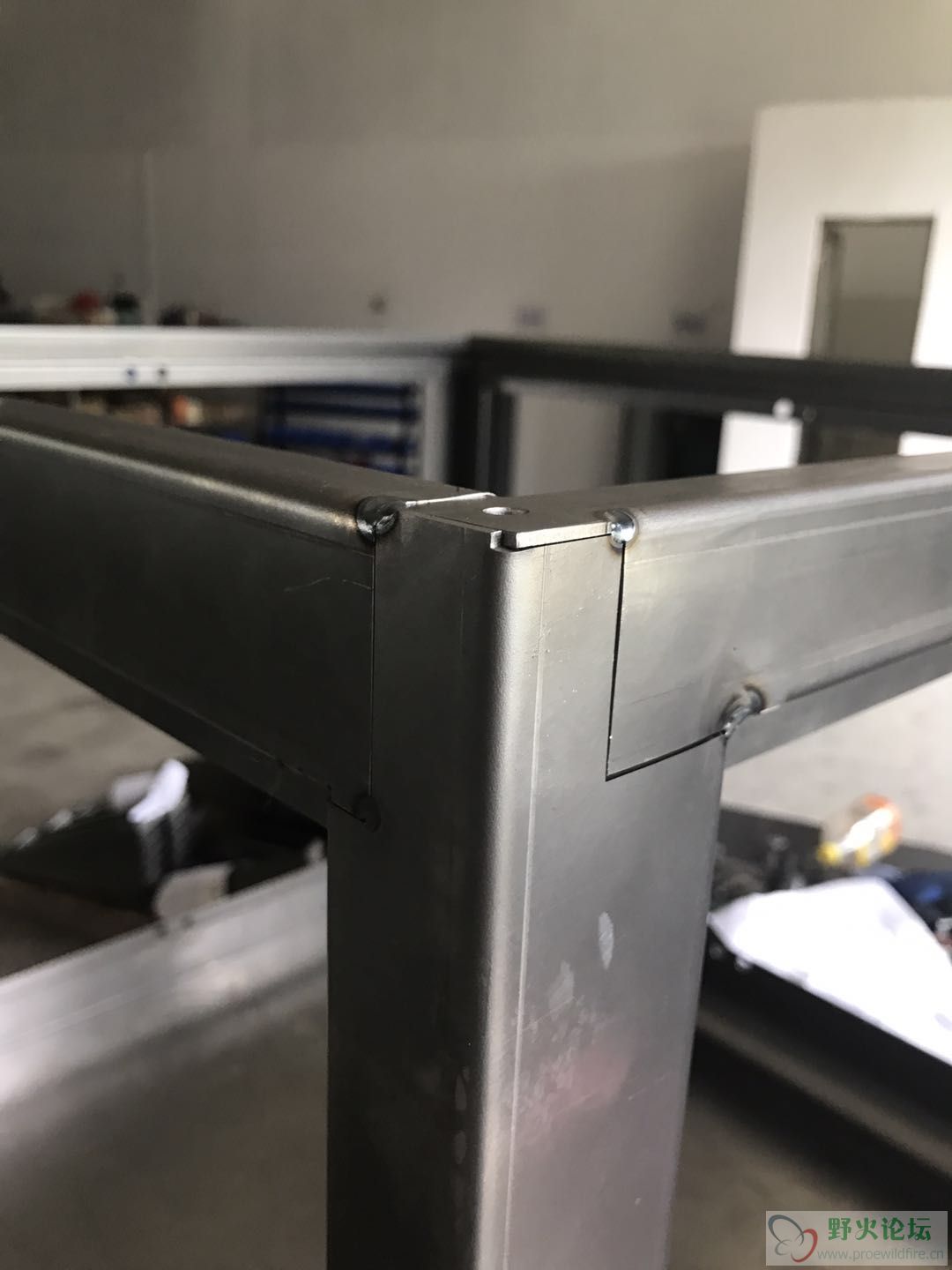

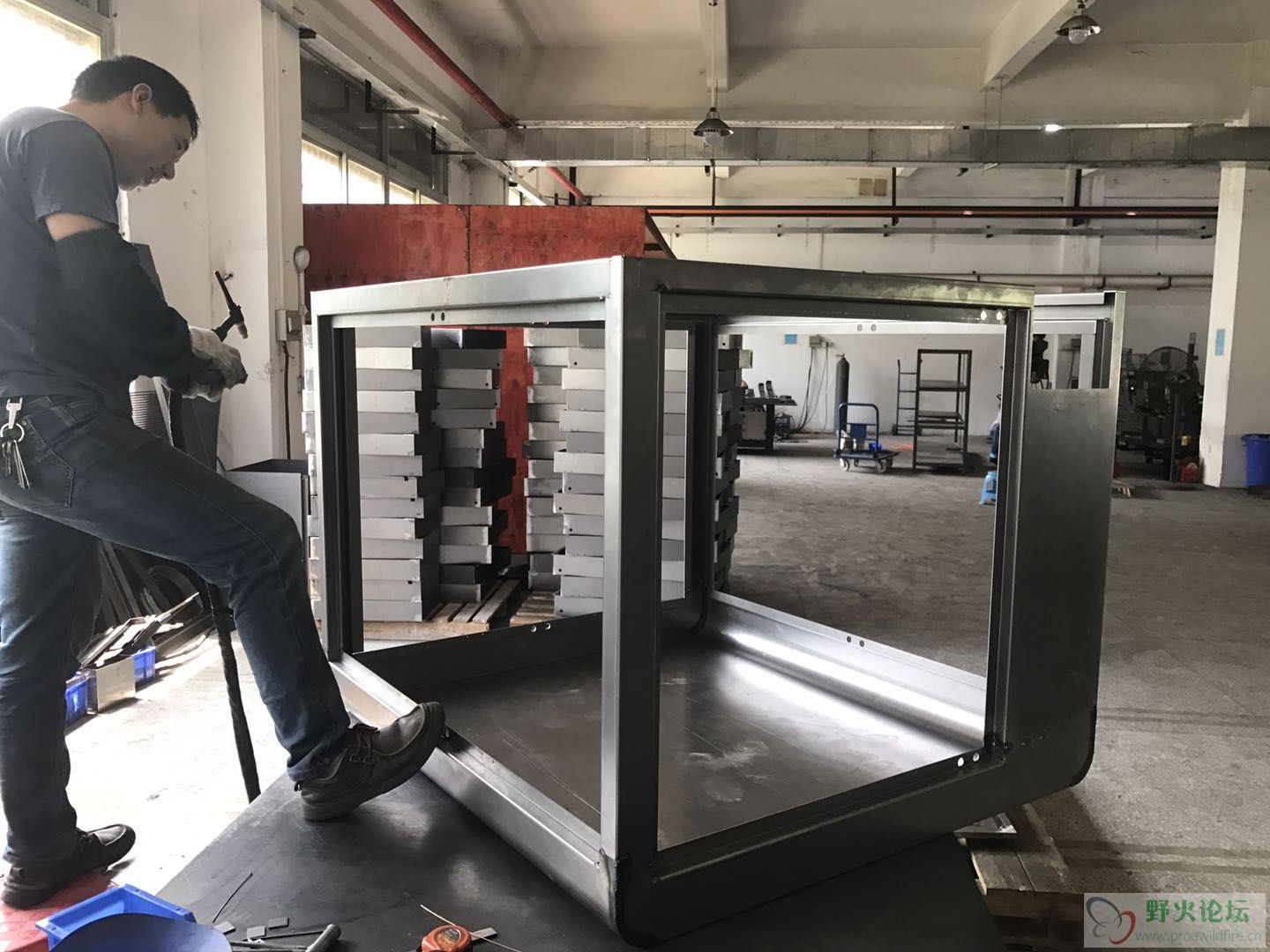

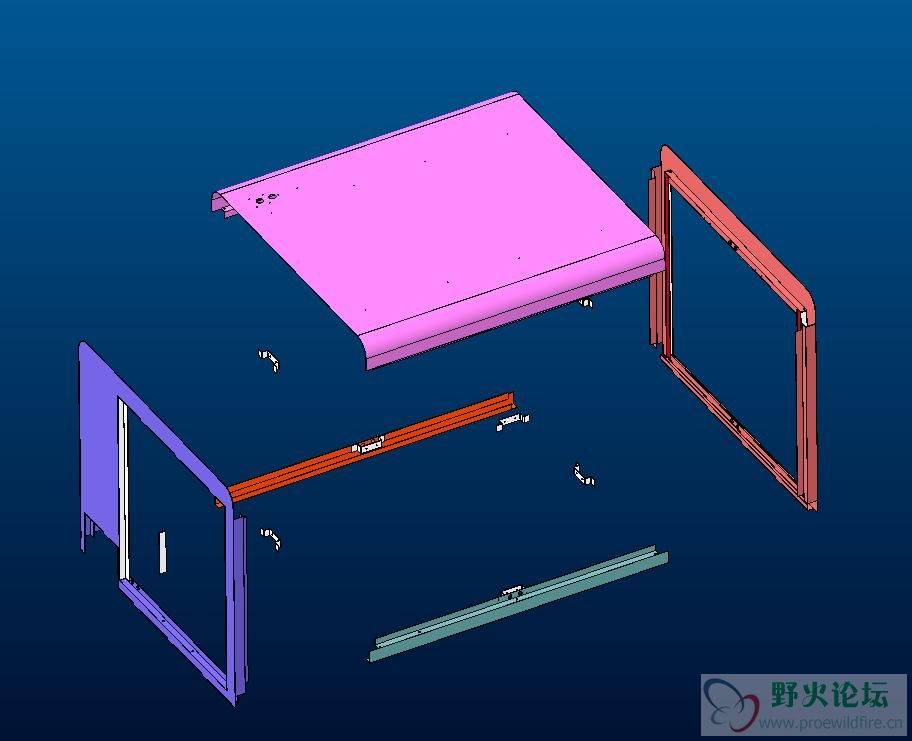

跟你的想法差不多，我的是这样拆的

fi4lllw · 发表于 2021-12-27 16:14

tuqiang 发表于 2018-9-26 17:13
分解图纸

像你这样等着挨叼

voice · 发表于 2021-12-30 08:57

fi4lllw 发表于 2021-12-27 16:14
像你这样等着挨叼

他这样强度不够，而且全是焊接，折弯复杂且丑
