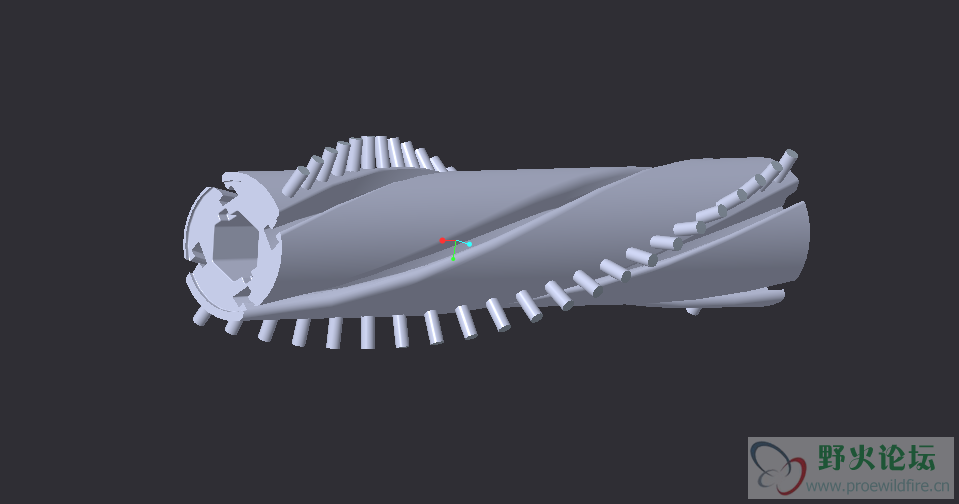

请教，像这样的滚刷轴如何画出

Jason杨 · 发表于 2018-7-31 08:47

急求

zengqing110 · 发表于 2018-7-31 08:51

很简单，方法有
1.沿曲线阵列
2.尺寸阵列

lonelies · 发表于 2018-7-31 09:02

看起来像是扭曲做成的

xiong123 · 发表于 2018-7-31 09:03

圆柱外表面凹槽用投影扫描切除，再用轴阵列，外表面圆柱用沿曲线阵列，再用轴阵列

dengxiangxi4083 · 发表于 2018-7-31 09:09

螺旋扫描就可以实现

Jason杨 · 发表于 2018-7-31 09:14

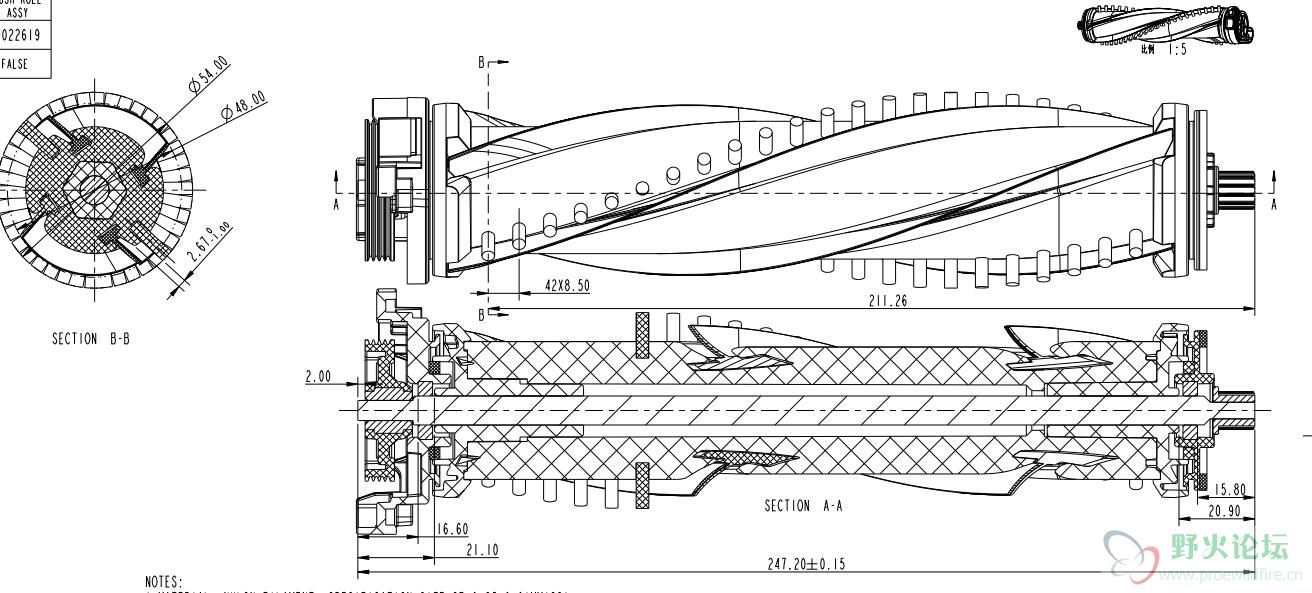

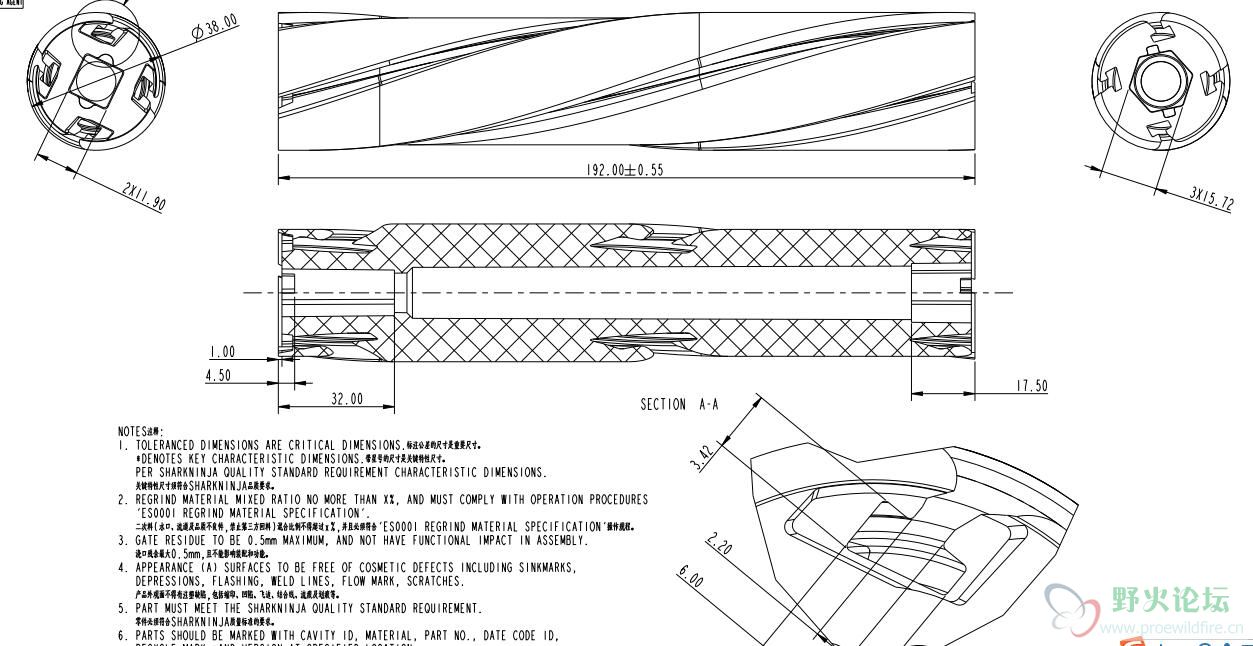

尺寸如下

Jason杨 · 发表于 2018-7-31 09:15

..........

覆盖 · 发表于 2018-7-31 14:02

本帖最后由覆盖于 2018-7-31 14:11 编辑

中间部分不是很难我就不画了，难点在外部的旋转。
槽用VSS扫描切除（需要用到一点公式，但是不难），圆柱用阵列就可以完成了

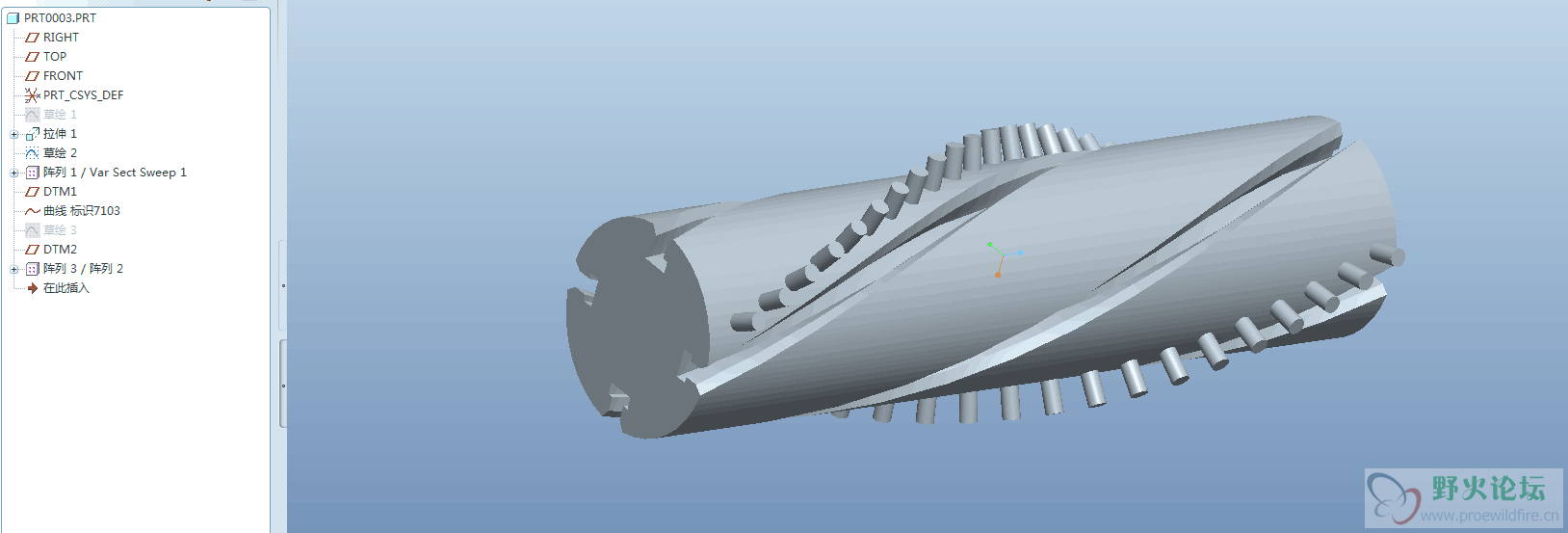

扭转图

prt0003.prt.rar (128.18 KB, 下载次数: 27, 售价: 1 金钱)

覆盖 · 发表于 2018-7-31 14:03

本帖最后由覆盖于 2018-7-31 14:25 编辑

覆盖发表于 2018-7-31 14:02
中间部分不是很难我就不画了，难点在外部的旋转。
槽用VSS扫描切除（需要用到一点公式，不难），圆柱用阵 ...

版本是5.0M060的（备注了，但在标签里。。。。。。）

yuanbin20 · 发表于 2018-7-31 15:19

扭曲，扫描都可以做这个效果
