这样比较复杂的倒圆角怎样做，由一个集多个段组成。

yangyongfei · 发表于 2018-6-12 14:42

本帖最后由 yangyongfei 于 2018-6-12 14:44 编辑

零件模型的下载地址

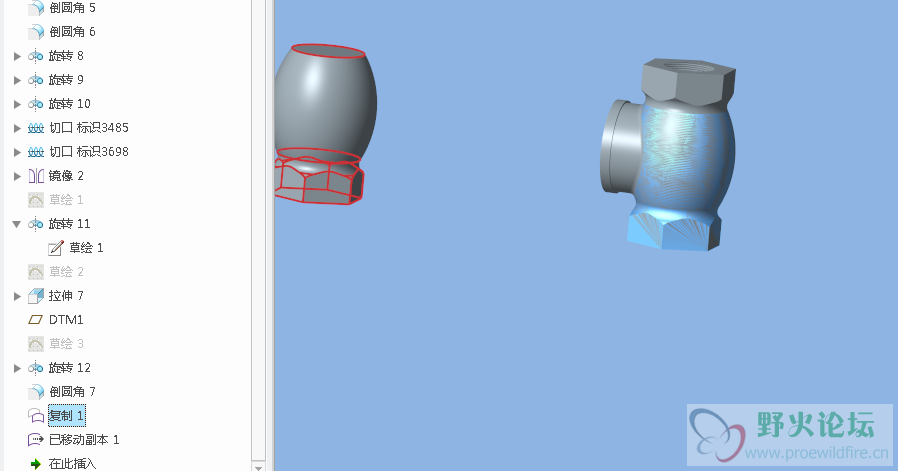

这是在论坛下载的零件练习，我对照原图一步一步的来，做到这个复杂的倒圆角时，始终做不出原图的效果，倒圆角里有一个集六个段。求高手指教。希望能图文并茂解答的很仔细。谢谢。

iskgjj · 发表于 2018-6-12 15:05

这就只是一个简单的倒圆角吧...直接点线 R5就出来了啊,复制移动过去验证是吻合的

yangyongfei · 发表于 2018-6-12 15:25

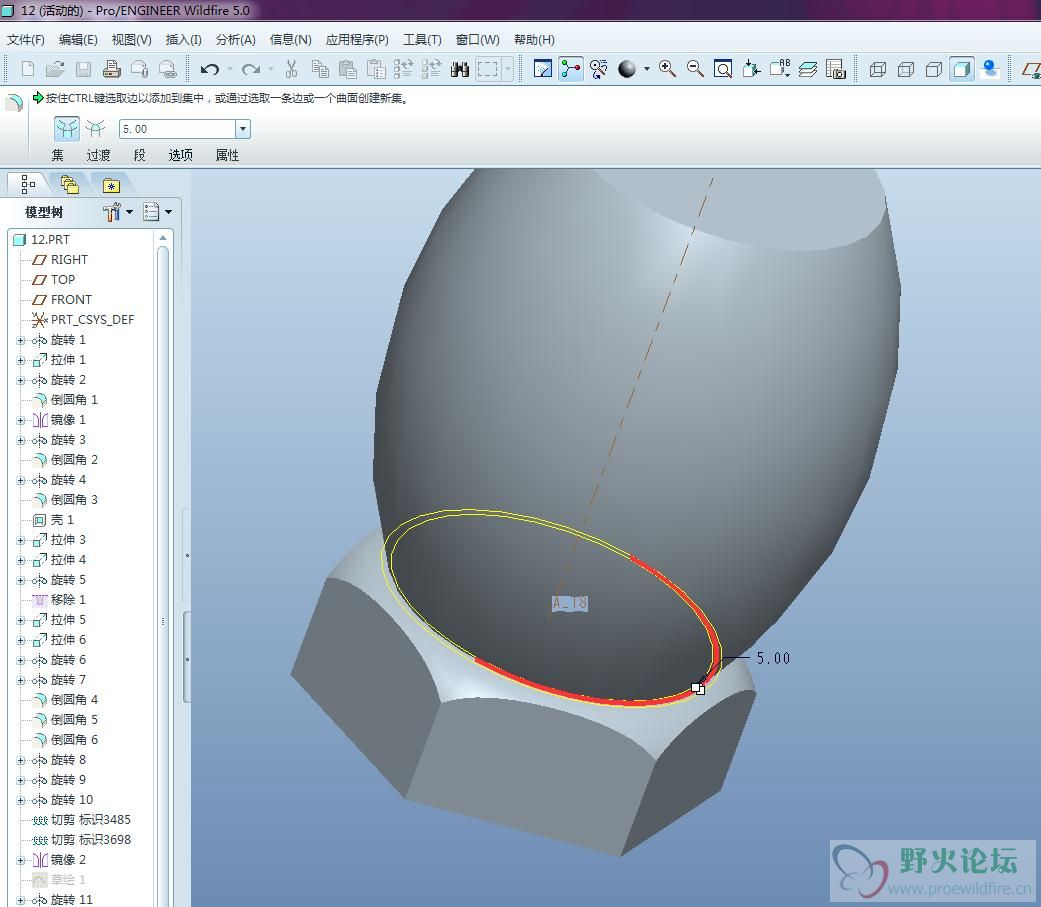

直接点线 R5就出来了，我试了很多遍没用。我要的是，怎样操作才能够出现那六个黄色的曲面，这个是关键。可以再说的更加详细一点吗？我用的是proe5.0版本。

zengqing110 · 发表于 2018-6-12 16:01

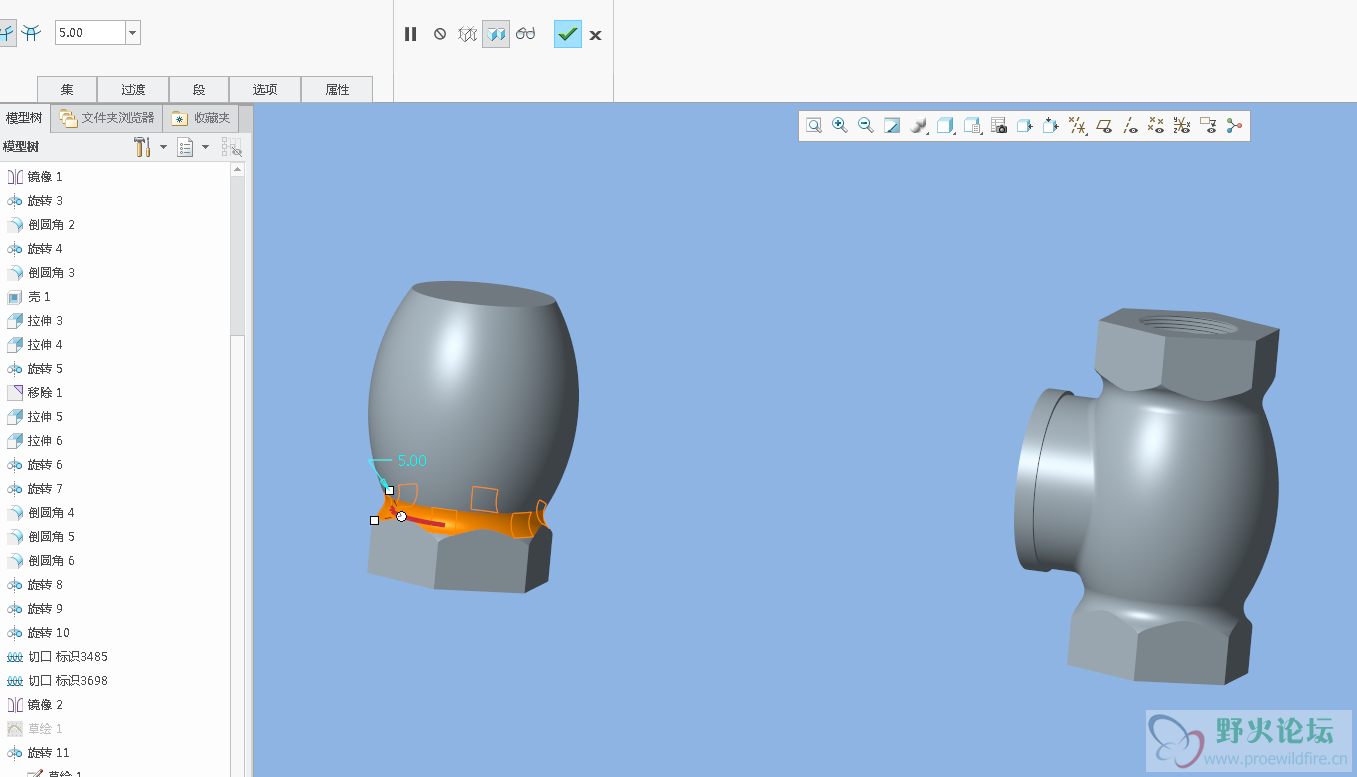

直接点线倒圆角就出来了啊，只要你边线距离六边柱体最小距离小于圆角半径就会出现有6个黄色面啊，大于圆角半径就不会出现了，不要纠结这个是否出现六个面

shuxuebuhao · 发表于 2018-6-12 16:01

你用一个旋转做出来然后低下的那几个边一切不就完了么，为什么要倒角呢

yangyongfei · 发表于 2018-6-12 16:08

shuxuebuhao 发表于 2018-6-12 16:01
你用一个旋转做出来然后低下的那几个边一切不就完了么，为什么要倒角呢

我是跟着原图作者的步骤来的，目的是研究作者用这个倒圆角的方法和操作步骤。

yangyongfei · 发表于 2018-6-12 16:15

zengqing110 发表于 2018-6-12 16:01
直接点线倒圆角就出来了啊，只要你边线距离六边柱体最小距离小于圆角半径就会出现有6个黄色面啊，大于圆角 ...

直接点线后出现的结果和原图不一样。

iskgjj · 发表于 2018-6-12 16:33

你确定旋转出来的那个面是实体不...

yangyongfei · 发表于 2018-6-12 16:46

iskgjj 发表于 2018-6-12 16:33
你确定旋转出来的那个面是实体不...

是实体，确定，原图怎么设置我就怎么设置的。您用的软件版本和我的不一样吧？

iskgjj · 发表于 2018-6-12 17:09

yangyongfei 发表于 2018-6-12 16:46
是实体，确定，原图怎么设置我就怎么设置的。您用的软件版本和我的不一样吧？

你提供下载的图是曲面哦
