最右侧的轴端图画不出来，求教。

yang95821

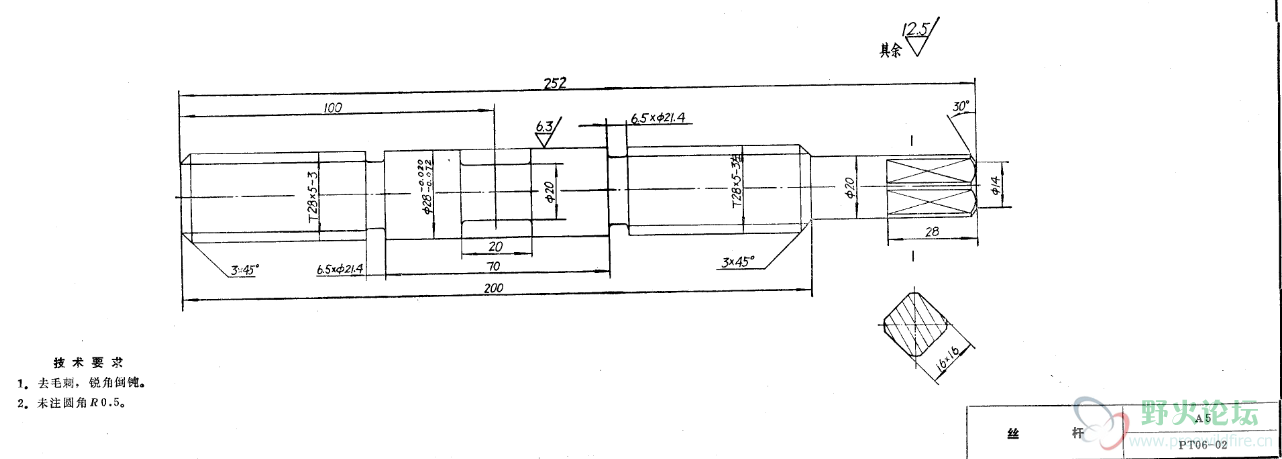

如图。最右侧的轴端怎么画

yang95821

我已经将模型其余的地方画完了，CREO2.0画的，下附件直接用咯、

liurunxing

拉伸切除。
以右侧轴端面为草绘平面，可以先切一面再阵列，也可一次四个面同时切除。

也可新建基准面，与右端直径20的柱面相切（单此约束可能不够），
以新建的基准面为草绘平面，拉伸切除，深度为（20-16）/2。其他同样的方法或者阵列。

再或者类似与第二种方法，新建基准面，与轴线的距离为16/2=8，
在此基准面上草绘，拉伸切除。

仅供参考。

yang95821

liurunxing 发表于 2018-5-22 17:08
拉伸切除。
以右侧轴端面为草绘平面，可以先切一面再阵列，也可一次四个面同时切除。

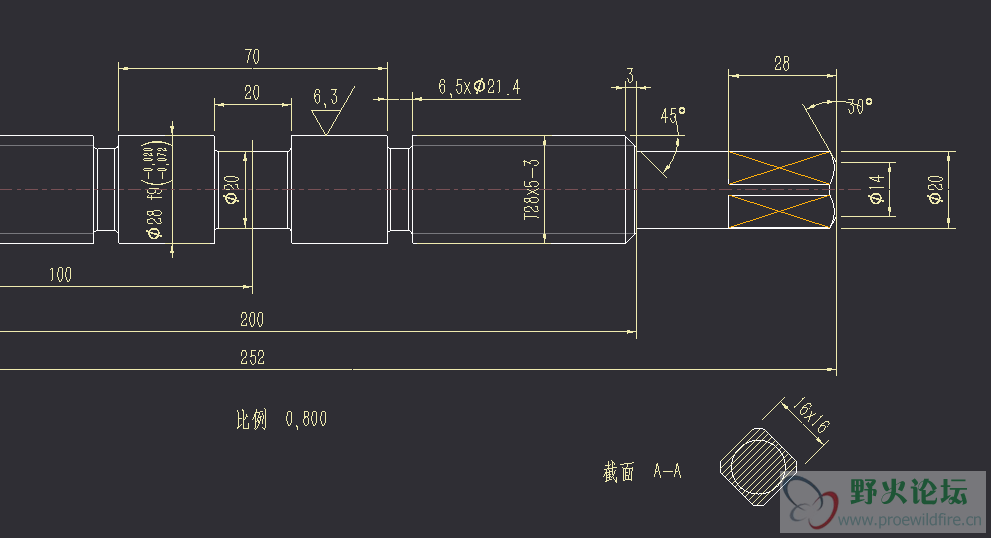

谢谢，我想问一下 正视图上的叉号代表什么意思呀，还有轴端不是平面耶

1319335005

叉号代表此区域是平面，机械制图里有相关标示介绍

yuanbin20

这个丝杆既没不规则形状，又没造型，一个旋转就搞定的事怎么能不会画呢，这说明基础还没掌握，要努力呢

liurunxing

yang95821 发表于 2018-5-22 18:50
谢谢，我想问一下 正视图上的叉号代表什么意思呀，还有轴端不是平面耶

1、叉号代表什么，楼上的已经给出答案。相关知识，在机械制图中去找。
2、轴端不是平面耶——只是在您选择的这个投影方向上不是平面。
      具体形状是个什么样，已有热心人给出3D图。


下面的文字纯属闲扯，可以直接跳过。

题外话，
以前使用autocad之类的平面作图软件，或者纯手工在图板上靠丁字尺三角板画图，是心中已有零件的具体形状（3D），
然后在脑子里虚拟投影出3个视图及相关的辅助视图，再画出相关线条（根据制图规则，使用粗细虚实线条）。
看图、用图的人再根据制图规则在心中构建出零件的实体，以确定哪里个尺寸是约束哪里的。
漏画线条、多画线条、线条的粗细虚实使用不当，看图人反向构建这个零件时，会大相径庭。
早期漏画、多画线条导致加工错误的实例也不少。
（当然，有经验的、负责的加工师傅发现疑问后，可能会去“请教”相关负责人。事实情况是，十个手指头长度是不一样的。）

现在使用3D软件作图，是根据功能性、可靠性、易用性、经济性等原则，画出3D零件，3D转2D由软件去完成。
现在纸质的文件还是以平面投影图为主，好的情况增加个轴侧图。
因此，根据2D画3D，同样需要空间立体感，同样需要在心中先构建出零件的模样。

yang95821

liurunxing 发表于 2018-5-23 09:52
1、叉号代表什么，楼上的已经给出答案。相关知识，在机械制图中去找。
2、轴端不是平面耶——只是在您选 ...

谢谢你，已经解决了所有的问题。

yang95821

yuanbin20 发表于 2018-5-22 20:16
这个丝杆既没不规则形状，又没造型，一个旋转就搞定的事怎么能不会画呢，这说明基础还没掌握，要努力呢 ...

超级感谢你，轴端的30度倒角是旋转切除的？还是用的倒角呀、

yuanbin20

yang95821 发表于 2018-5-24 09:59
超级感谢你，轴端的30度倒角是旋转切除的？还是用的倒角呀、

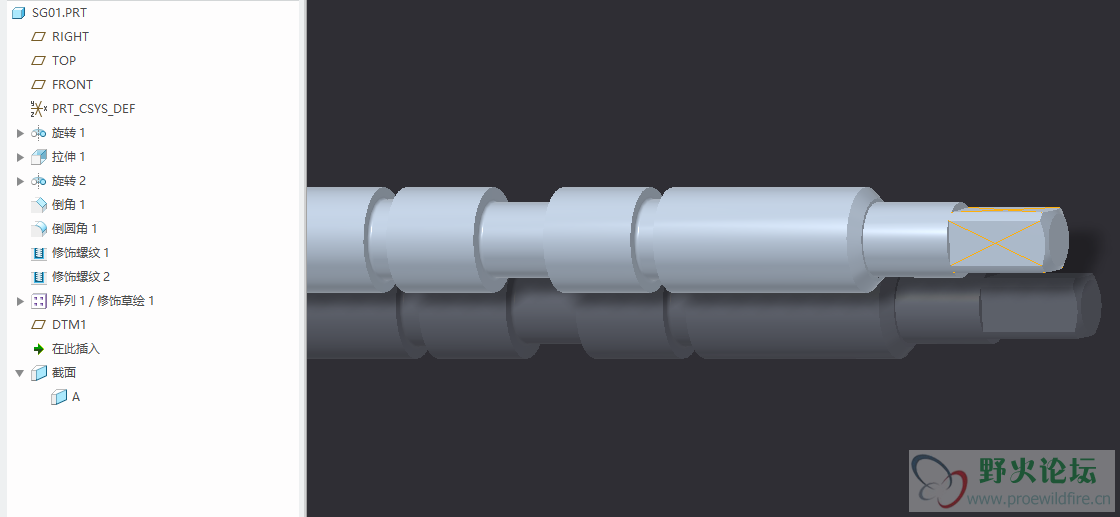

这个是旋转切除的，倒角是无法完成这个特征的，我截图特意把模型树截上去了，注意看一下模型树就清楚建模操作步骤了
