图形中的弯曲圆柱怎么画

yang95821 · 发表于 2018-4-24 19:12

本帖最后由 yang95821 于 2018-4-24 19:21 编辑

图形中的弯曲圆柱怎么画

yang95821 · 发表于 2018-4-24 19:12

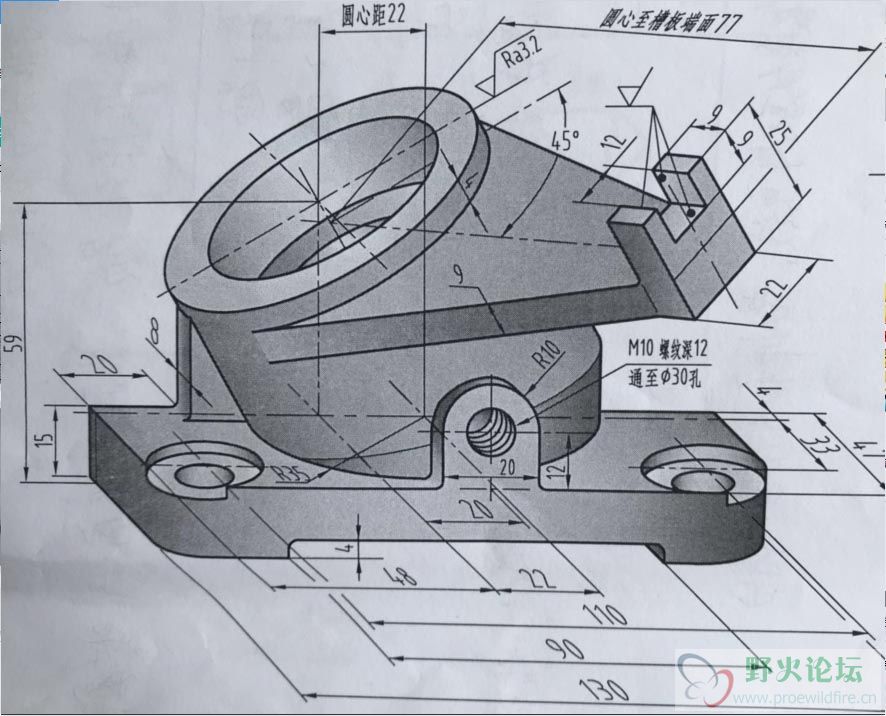

这是图

13413153344 · 发表于 2018-4-24 20:04

这简直就是送威望呀，可惜没时间去画，

两个办法，1.建一个60°的面拉伸 2.建一个60°的轴旋转。

yuanbin20 · 发表于 2018-4-24 22:26

扫描也可以的

机械孙 · 发表于 2018-4-25 10:16

yang95821 发表于 2018-4-24 19:12

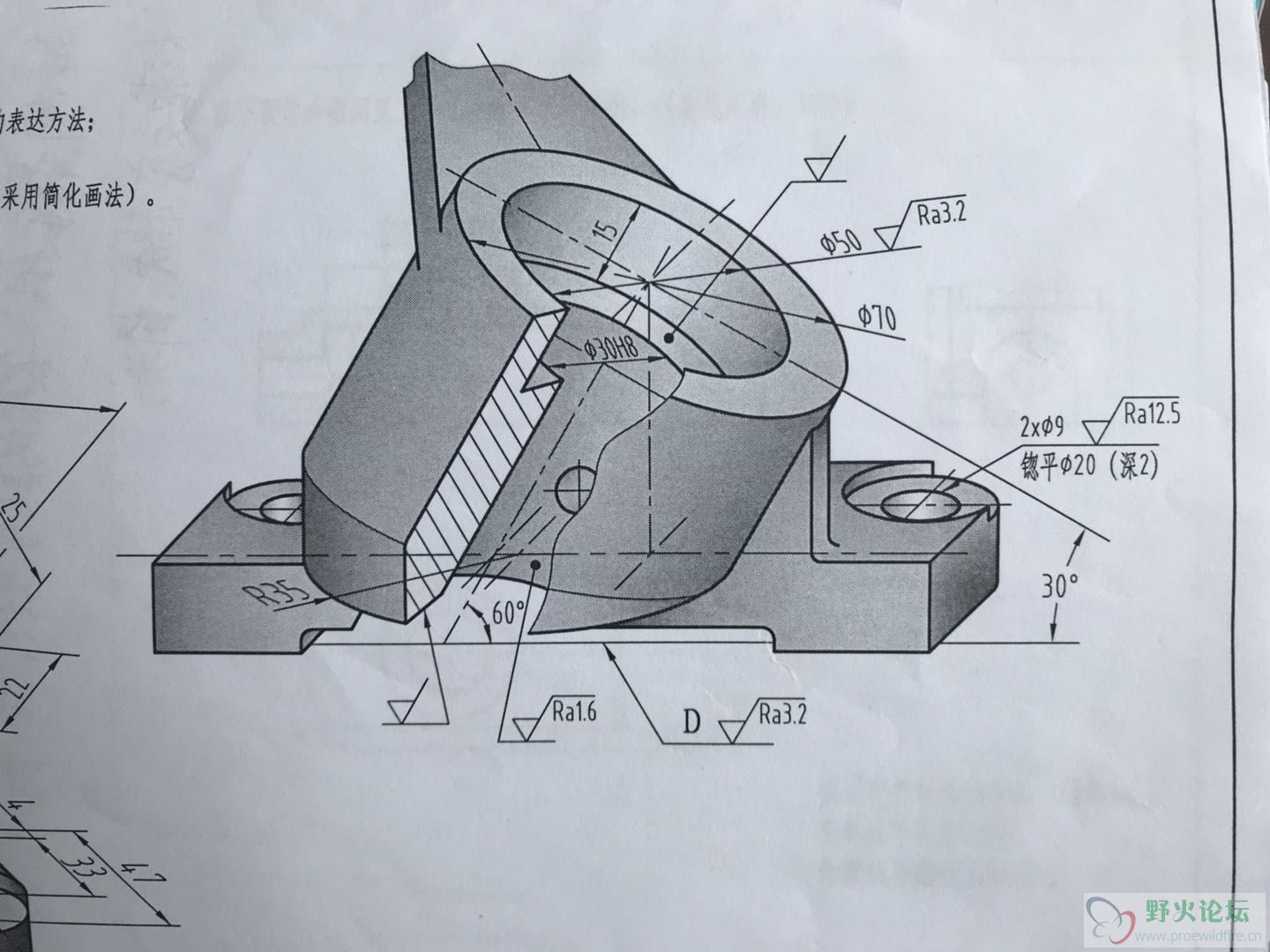

这是图

这个图有问题吧。首先不说技术上怎么画，先分析竖直轴环在竖直方向的投影是两个圆环，而倾斜30°的轴环和竖直的轴环相交平面上应该是个椭圆环。所以我感觉这个逻辑不对啊，这个图画不出来吧。

yuanbin20 · 发表于 2018-4-25 11:46

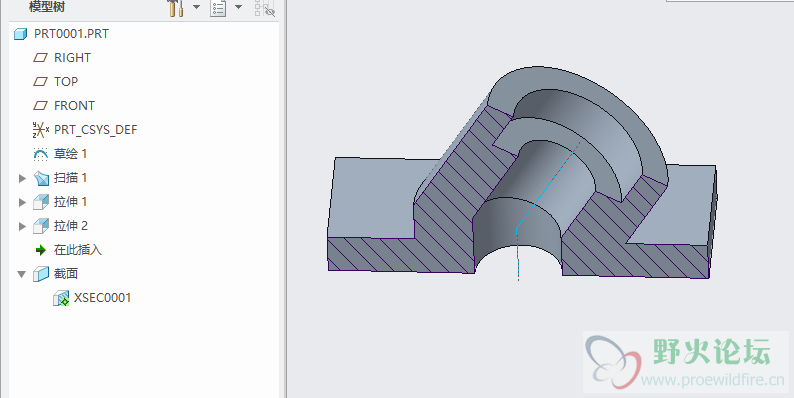

用扫描做最方便了

yuanbin20 · 发表于 2018-4-25 11:48

最好把完整的图纸传上来，可以帮你做一个完整的模型

yang95821 · 发表于 2018-5-1 17:52

yuanbin20 发表于 2018-4-25 11:46
用扫描做最方便了

非常感谢，我这边也只有这两张图，没更多信息了，我也做扫描了，可是截面直径大了之后就会扫描失败
