[求助] 怎么把连杆上的滑块跟两个摆杆装配在一起,让摆杆能动滑块能走

[复制链接]

15

主题

49

回帖

0

威望

助工

Rank: 2

积分
72
发表于 2018-4-11 17:42 | 显示全部楼层 |阅读模式
10金钱

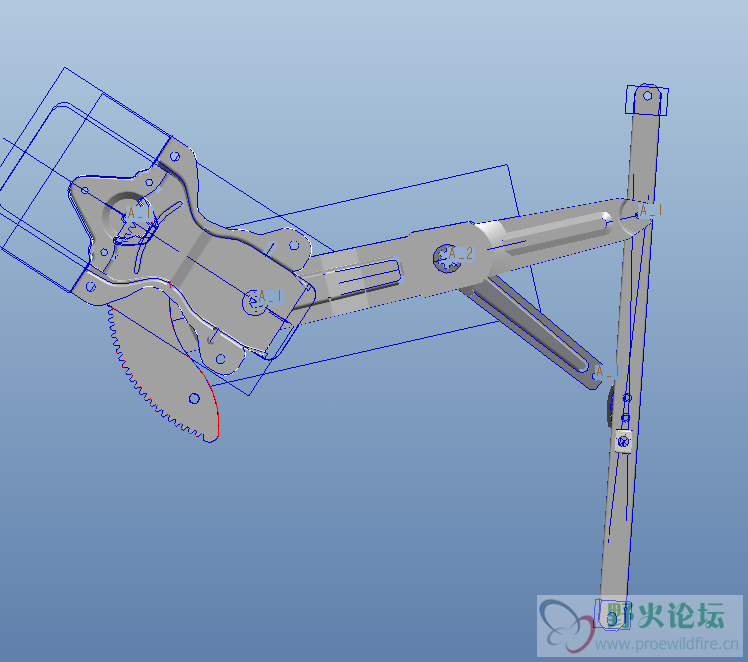

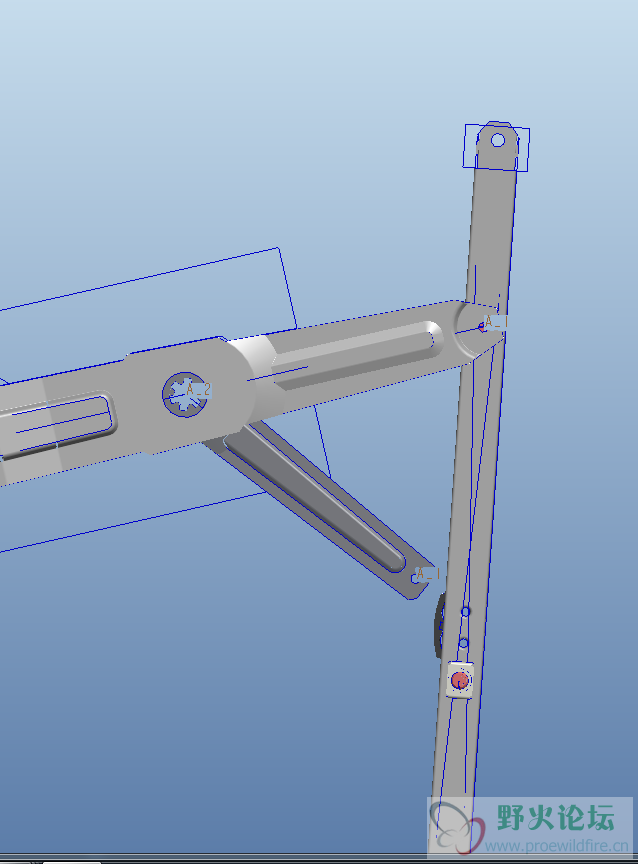

怎么把连杆上的滑块跟两个摆杆装配在一起,让摆杆能动滑块能走,上面那个滑块我已经用销钉连接好了  ,下面这么滑块怎么老连接不了


51

主题

978

回帖

71

威望

讲师

Rank: 6Rank: 6

积分
1375

希望之星勋章热心助人勋章

发表于 2018-4-11 18:57 | 显示全部楼层
你其他配件装配设置了角度吗?
链接机构的组件之间全部用销链接试试
回复

使用道具 举报

59

主题

2272

回帖

341

威望

教授

Rank: 8Rank: 8

积分
3197

热心助人勋章优秀会员勋章希望之星勋章

发表于 2018-4-12 11:26 | 显示全部楼层

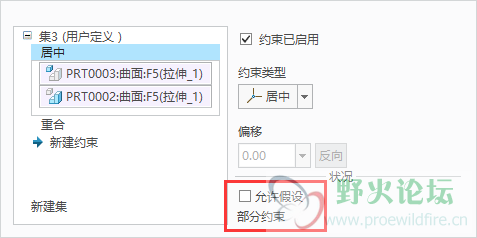

滑块与连杆中心面重合,其余各连接处同心,注意定义配合时取消允许假设

由于楼主未上传附件,故自建一个简易模型说明

附件格式,creo4.0
001.rar (195.14 KB, 下载次数: 25)

回复

使用道具 举报

77

主题

1033

回帖

167

威望

版主

Rank: 8Rank: 8

积分
1936

热心助人勋章斑竹勋章希望之星勋章

QQ
发表于 2018-4-12 13:55 | 显示全部楼层
你最好把文档发上来!帮你解答
回复

使用道具 举报
