重合曲面没有分界线问题

Chasefar · 发表于 2017-12-13 14:38

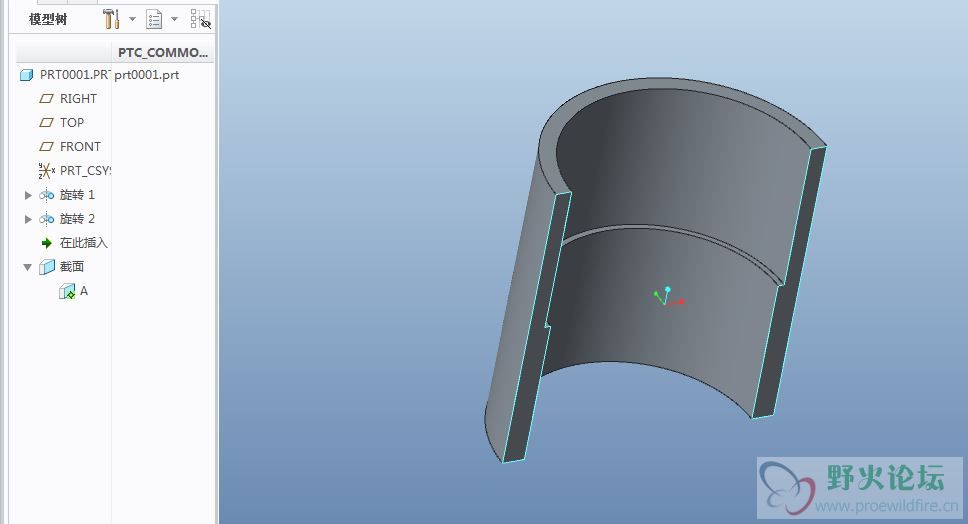

如图所示，两次旋转做出的两个圆柱，外径相同，内径不同，结果显示的就是外表面为一个整体，
工程图里也是一体的，有没有办法让外面的分界线显示出来呢？求各位大佬解释！

Chasefar · 发表于 2017-12-13 14:41

附图

Chasefar · 发表于 2017-12-13 14:45

如果实在没有办法，也请高手告知啊

wildmen3 · 发表于 2017-12-13 16:32

没有办法，想想自己做出个线出来

liurunxing · 发表于 2017-12-13 17:47

实在是想要那个分界线，
修饰草绘
试一下。

liurunxing · 发表于 2017-12-13 17:55

题外话，
楼主采用目前这种特征创建顺序，
不知是出于什么考虑？

到工程图时，会不会觉得不方便？

Chasefar · 发表于 2017-12-13 19:12

liurunxing 发表于 2017-12-13 17:55
题外话，
楼主采用目前这种特征创建顺序，
不知是出于什么考虑？

搞机械的，这么建模是因为这两个特征在实际中是焊接而成的，所以在图纸中要表达出分界线来，目前解决办法是建模时留出0.002的间隙，不知道有什么好的办法没。

liurunxing · 发表于 2017-12-13 19:45

既然是焊接组合而成，
何不用组件来表达，
上下两部分分别做成两个零件，
再装配到一起，
分界线的问题也解决了。

野火 · 发表于 2017-12-13 21:27

或者两者接缝处错开一点很小的距离进行旋转

Chasefar · 发表于 2017-12-13 23:56

liurunxing 发表于 2017-12-13 19:45
既然是焊接组合而成，
何不用组件来表达，
上下两部分分别做成两个零件，

主要是这样的焊接有很多，都在一张图里，不想拉太多的序号，以前用cad出图都是算成一个
