发个图给大家画一下

打点dere · 发表于 2017-12-7 11:15

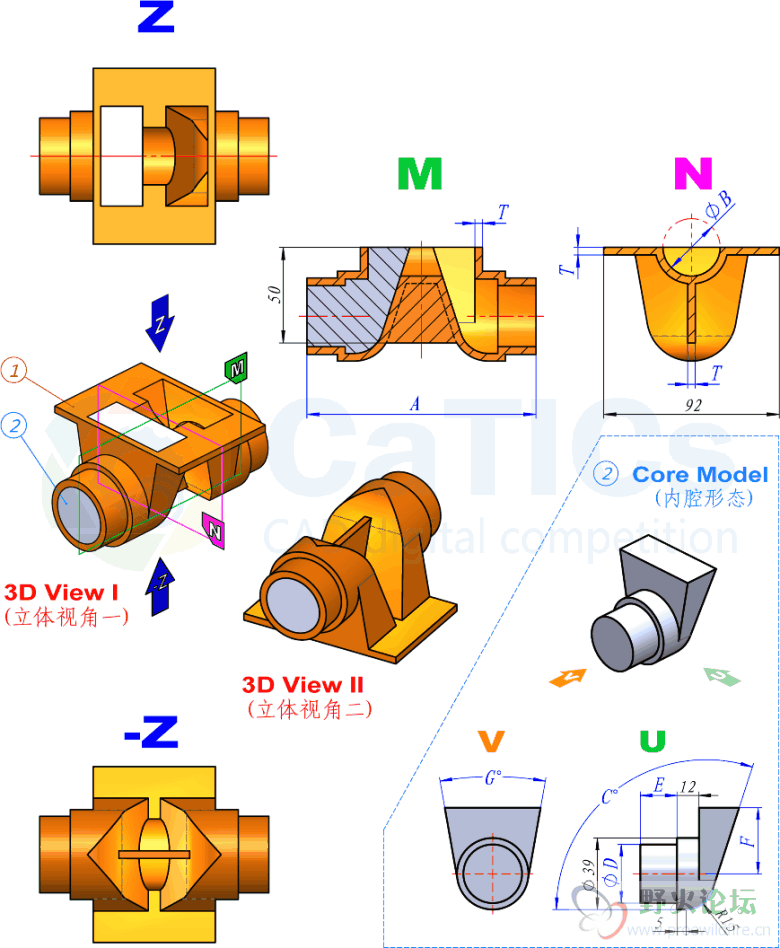

题目：
几何：对称、等壁厚、相切；其他：零件1为壳体，零件2为内腔体。内腔体如图所示完全充盈壳体的内腔空间
参数：
A=120， B=30， C=109， D=30， E=20， F=39， G=22， T=4
问题：
1、零件1（壳体）的体积是多少？
答案：
1、93447.04

JIANGCHEN · 发表于 2017-12-14 16:20

好难

打点dere · 发表于 2017-12-14 17:00

JIANGCHEN 发表于 2017-12-14 16:20
好难

难倒不是很难，但需要些技巧

harveychan · 发表于 2017-12-15 13:58

笨方法

harveychan · 发表于 2017-12-15 14:01

附文档

打点dere · 发表于 2017-12-15 16:25

harveychan 发表于 2017-12-15 13:58
笨方法

能画出来就好了，管他什么方法呢！

20171207 · 发表于 2018-1-4 15:24

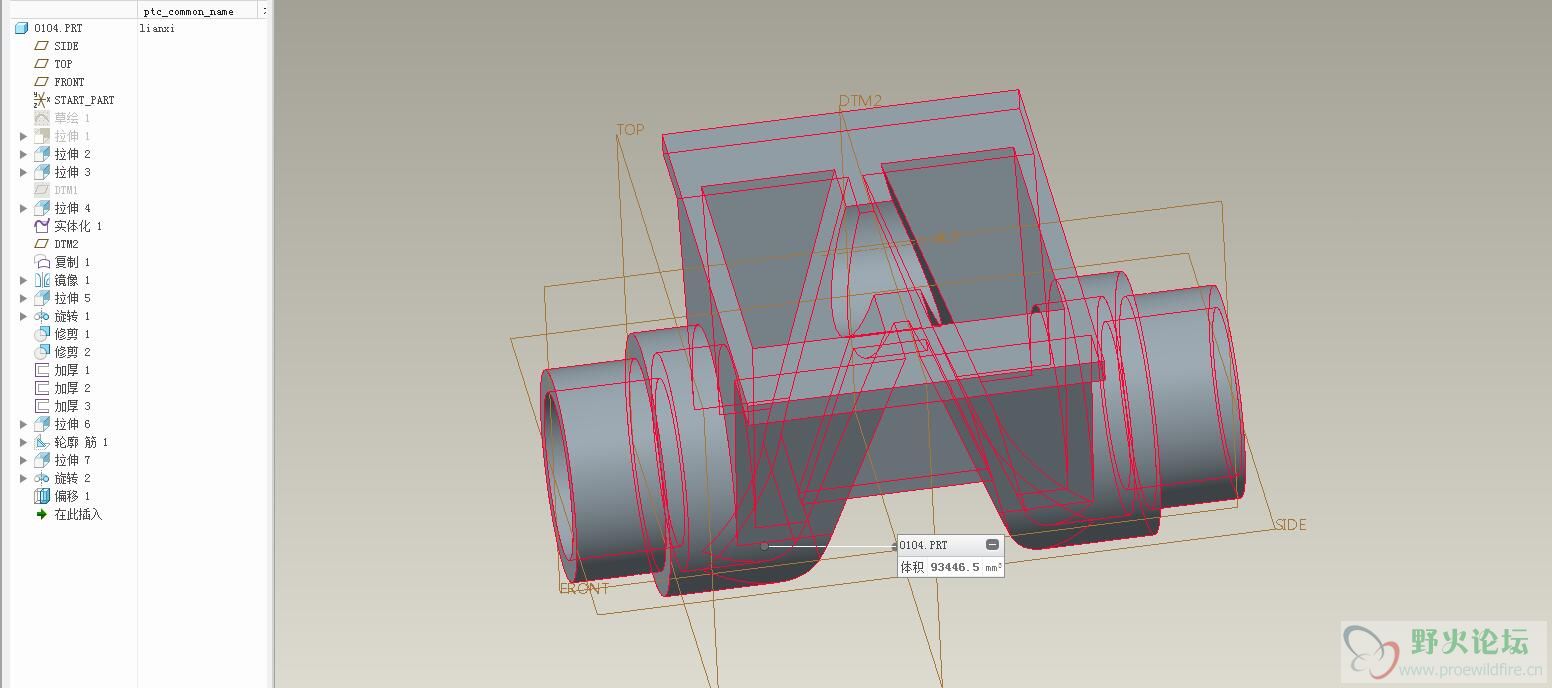

献丑了
