[求助] 为什么钣金件中能拉伸出实体?

[复制链接]

44

主题

203

回帖

3

威望

工程师

Rank: 3Rank: 3

积分
307
发表于 2017-12-5 22:34 | 显示全部楼层 |阅读模式

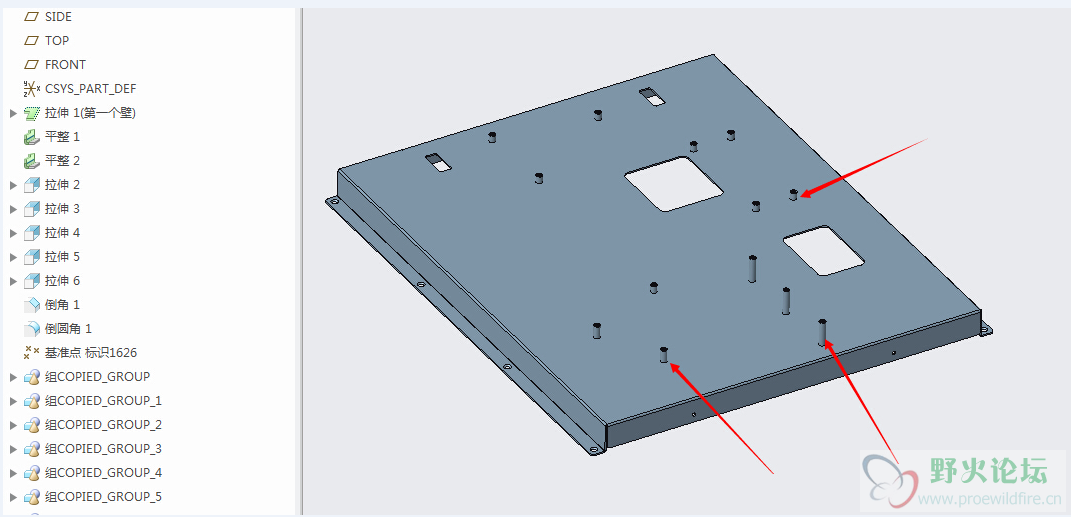

这个是别人的一个文件,钣金件中能拉伸出实体,研究不透哦!看看大家能研究出来么?

为什么钣金件里能拉伸实体.prt.zip

188.26 KB, 下载次数: 161

2

主题

178

回帖

5

威望

工程师

Rank: 3Rank: 3

积分
240
发表于 2017-12-6 10:26 | 显示全部楼层
不能拉实体吧!prt版本太高,打不开
回复 支持 反对

使用道具 举报

1

主题

194

回帖

5

威望

工程师

Rank: 3Rank: 3

积分
249
发表于 2017-12-6 10:54 | 显示全部楼层

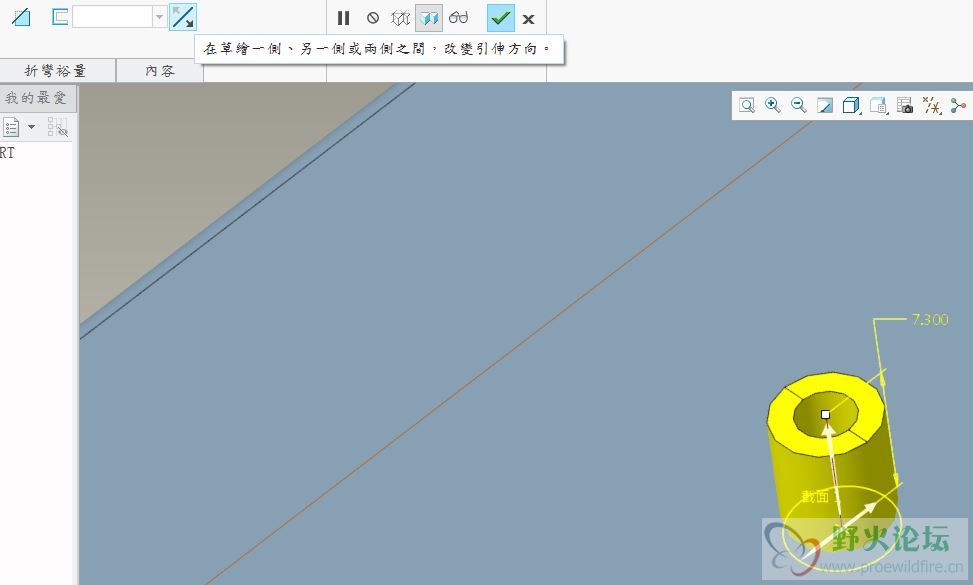

是不是利用草图一侧进行引伸厚边,再进行钻孔?
回复 支持 反对

使用道具 举报

0

主题

40

回帖

1

威望

助工

Rank: 2

积分
54
发表于 2017-12-6 13:40 | 显示全部楼层

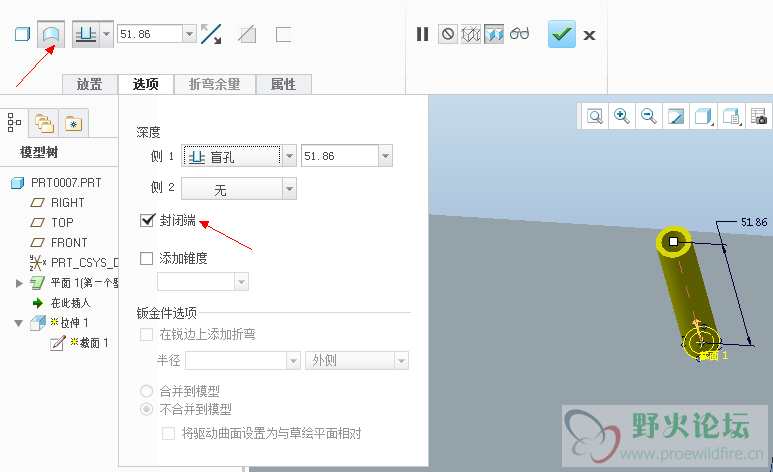

楼主是不是这样子?曲面拉伸然后选封闭端。
回复 支持 反对

使用道具 举报

9

主题

464

回帖

21

威望

高工

Rank: 4

积分
709
发表于 2017-12-29 16:29 | 显示全部楼层
做成曲面的UDF是可以插入的,但看楼主附件里的BSO螺柱是实体,用实体做成的UDF,在钣金中插入时显示
“UDF包含无法放置于钣金件中的特征”
回复 支持 反对

使用道具 举报

0

主题

20

回帖

0

威望

实习生

Rank: 1

积分
22
发表于 2018-1-2 11:24 | 显示全部楼层
我也有此疑问,请问楼主有解决了吗
回复 支持 1 反对 0

使用道具 举报

0

主题

34

回帖

-3

威望

实习生

Rank: 1

积分
32
发表于 2018-1-9 10:20 | 显示全部楼层
看一下使这种实体拉伸吗?

111.prt.zip

66.06 KB, 下载次数: 56

回复 支持 反对

使用道具 举报

31

主题

1631

回帖

20

威望

讲师

Rank: 6Rank: 6

积分
1923
QQ
发表于 2018-1-17 08:24 | 显示全部楼层
zhouhe829 发表于 2018-1-9 10:20
看一下使这种实体拉伸吗?

你这种还是属于钣金。。
回复 支持 1 反对 0

使用道具 举报

7

主题

276

回帖

2

威望

工程师

Rank: 3Rank: 3

积分
333
QQ
发表于 2018-1-23 16:47 | 显示全部楼层
cero3.0都打不开你这文件
回复 支持 反对

使用道具 举报

5

主题

86

回帖

0

威望

助工

Rank: 2

积分
116
发表于 2018-1-25 11:04 | 显示全部楼层
曲面拉伸,然后点击封闭端就出来了
