求锥管螺纹模型

pujmtga01 · 发表于 2017-11-16 09:47

本帖最后由 pujmtga01 于 2017-11-16 11:31 编辑

找了很多帖子，都是理论。实际操作就不是那么回事了。
现在需求：在直径56高80的圆柱中心作一个RC1-1/4的锥管螺纹，牙长22，孔深60（不包含118度尖）

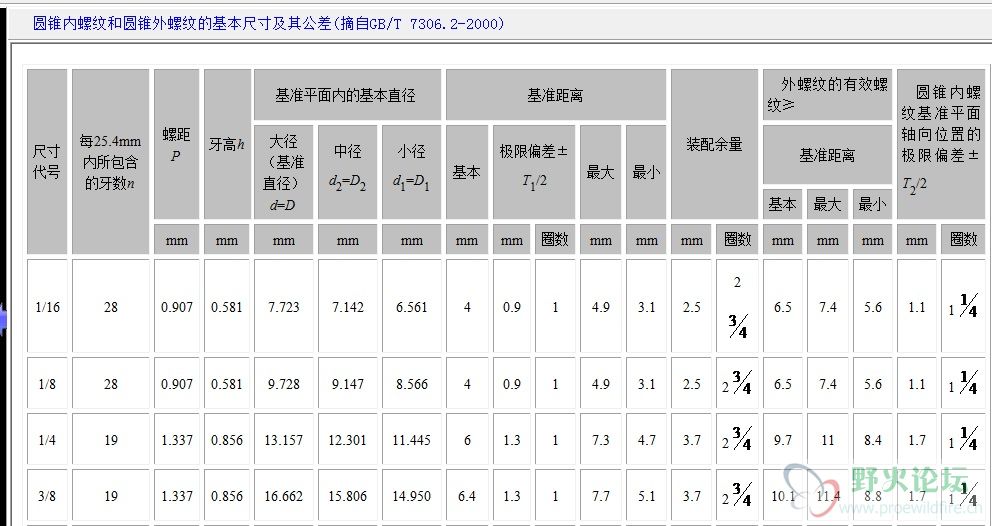

理论说:"要先画个锥孔，底径38“ 那高度呢，画出来不是那么回事了。

求参数模型，谢谢大侠！
