MAGE2560，PCB板，带渲染，含线路图

mabuchi · 发表于 2017-9-15 18:01

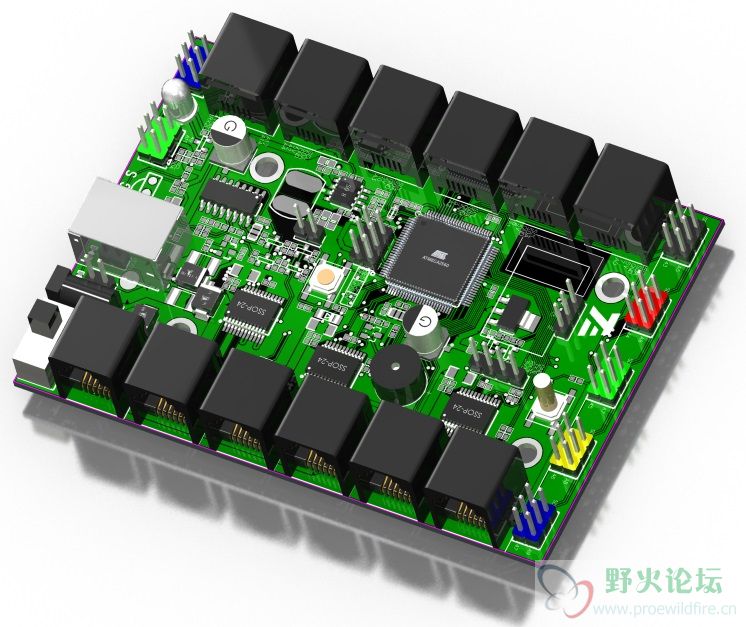

自设计MAGE2560，PCB板，带渲染，含线路图。
废话少说，先上图。

HWQ868 · 发表于 2017-9-15 18:59

看起来不错,但STP我打不开,提示模型在什么范围外部?

a28832930 · 发表于 2017-9-15 19:10

很精美，謝謝樓主分享

jiuchanbuxiu · 发表于 2017-9-15 19:56

给楼主点个赞

mico_zhao · 发表于 2017-9-15 21:30

配合layout 直接EMN格式即可

panyuanning · 发表于 2017-9-16 00:25

谢谢分享

yueyuxuelian · 发表于 2017-9-16 06:40

问问楼主大大，这是怎么做的，求指教啊

06985953 · 发表于 2017-9-16 08:14

本帖最后由 06985953 于 2017-9-16 21:30 编辑

step 的没什么用，若是原文件奉献给大家学习，可以考虑加精。。。。

lqhpop2007 · 发表于 2017-9-16 08:42

谢谢分享，高手啊。
