亲们看下这个图，看看能展开不

loveqianxiaoqiu · 发表于 2017-8-10 11:04

royhrd 发表于 2017-8-10 10:37
你这图纸的设计意图应该是焊接起来的吧，需要展平的也就只有两个壁而已啊。

按焊接算，那个边怎么展开？

loveqianxiaoqiu · 发表于 2017-8-10 11:05

loveqianxiaoqiu 发表于 2017-8-10 11:04
按焊接算，那个边怎么展开？

主要画不出来，不知道怎么画

loveqianxiaoqiu · 发表于 2017-8-10 11:06

zengqing110 发表于 2017-8-10 09:59
展开是展开不了的，，你看下弧形内凹的那段法兰壁
展平会拉挤，外凸的那段会拉扯裂，

嗯，就算展不开的话应该怎么画出来？

loveqianxiaoqiu · 发表于 2017-8-10 11:06

zengqing110 发表于 2017-8-10 09:59
展开是展开不了的，，你看下弧形内凹的那段法兰壁
展平会拉挤，外凸的那段会拉扯裂，

那段扭曲段不知道怎么弄

chenxl423 · 发表于 2017-8-10 11:08

边画边学，不懂就问。

zengqing110 · 发表于 2017-8-10 11:19

本帖最后由 zengqing110 于 2017-8-10 11:21 编辑

loveqianxiaoqiu 发表于 2017-8-10 11:06
那段扭曲段不知道怎么弄

1.先用平整壁绘制（当然这里也可以用拉伸壁，再裁剪成想要的形状）

2.再加法兰壁

loveqianxiaoqiu · 发表于 2017-8-10 11:31

zengqing110 发表于 2017-8-10 11:19
1.先用平整壁绘制（当然这里也可以用拉伸壁，再裁剪成想要的形状）

2.再加法兰壁

关键是整体有个扭转，相当于有个三维，那段不会

loveqianxiaoqiu · 发表于 2017-8-10 11:32

loveqianxiaoqiu 发表于 2017-8-10 11:31
关键是整体有个扭转，相当于有个三维，那段不会

不是在一个平面上

loveqianxiaoqiu · 发表于 2017-8-10 11:34

chenxl423 发表于 2017-8-10 11:08
边画边学，不懂就问。

好吧，我想着这个是需要用到曲面或者逆向，但是这个不是一会就可以学会，平时也用不到，所以。。。

zengqing110 · 发表于 2017-8-10 11:58

loveqianxiaoqiu 发表于 2017-8-10 11:31
关键是整体有个扭转，相当于有个三维，那段不会

曲面用可变截面扫描，或者其他方法弄出来
然后还是加法兰壁，形状选用户定义，自己绘制法兰形状即可

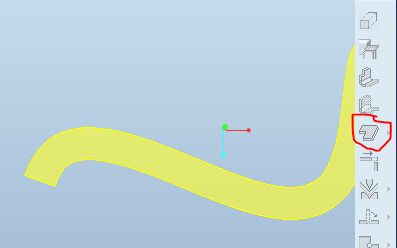

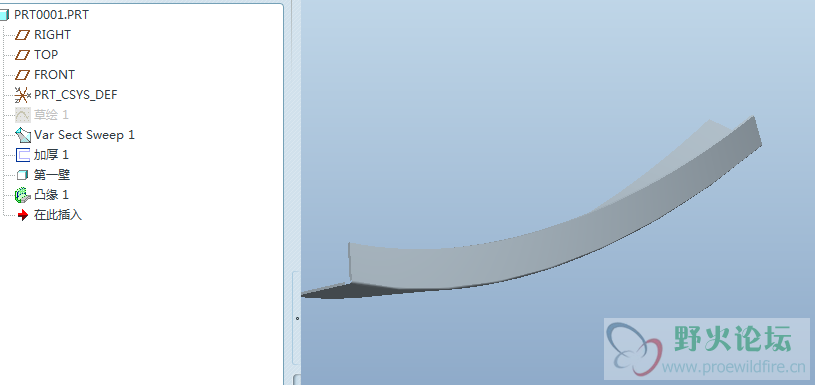

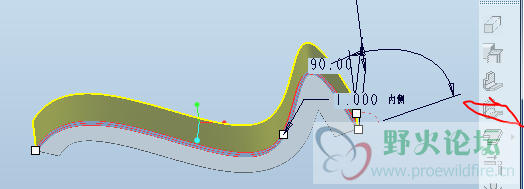

下图示意
