为什么着色图与不着色图中的零件数量不一致？

xuzulg · 发表于 2017-6-17 13:28

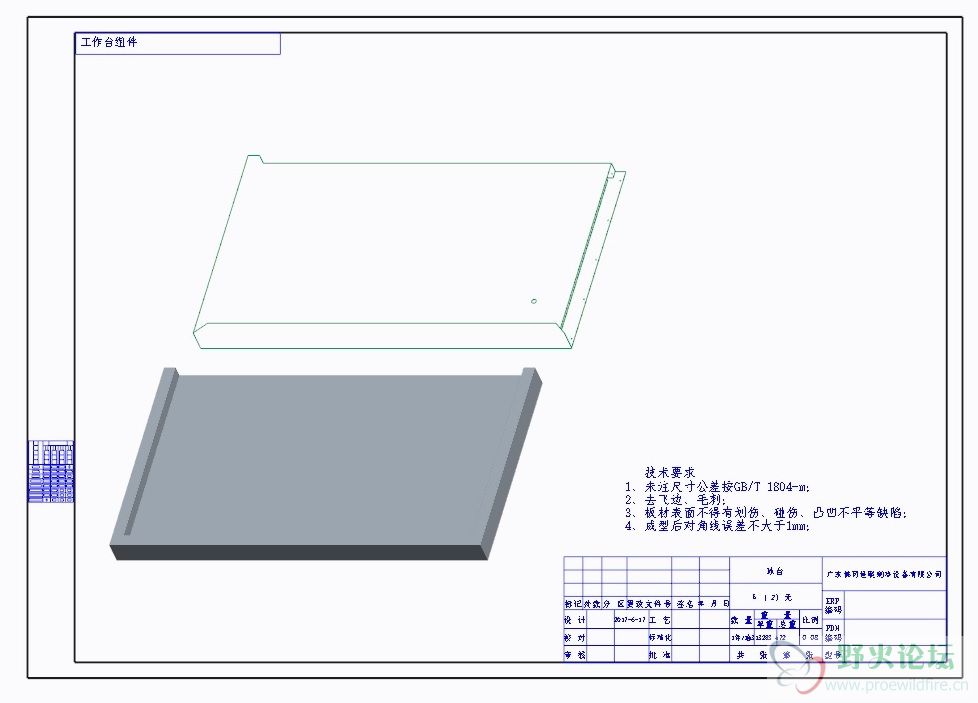

请教网上老师，为什么我的工程图中，着色图与不着色图不一样，不着色图缺了右侧板零件。谢谢。

yfko999 · 发表于 2017-6-17 13:45

我猜你是没有设置相切边显示

xuzulg · 发表于 2017-6-17 13:56

不是，在不着色图中，明显见到右侧的零件不见了，都能见到其下部的底板了。

lesliecen · 发表于 2017-6-17 15:39

上传你的模型更方便大家分析问题

xuzulg · 发表于 2017-6-17 16:48

如何上传组装的模型？

deep-lewis · 发表于 2017-6-17 21:36

坐等高手

chenxl423 · 发表于 2017-6-18 11:36

上传零件及工程图。

xuzulg · 发表于 2017-6-19 08:44

谢谢各位老师，我将那在工程图中的不能显示的零件删除，重新再镜像一次就解决了，看来镜像的零件不一定可靠。

tjkproewildfire · 发表于 2017-6-19 09:40

我猜你是两个图用的不同的视图状态吧？看看你有没有做简化表示

xuzulg · 发表于 2017-9-5 15:42

查明原因了，原来是镜像零件时，将被镜像的零件的复制几何的同时镜像到新的零件中，复制几何隐藏了，但零件虽可见，但在工程图中认为是隐藏了，所以工程图中不显示零件。解决方法，重新镜像零件，注意检查镜像后的零件上不能有可见的复制几何。
