请教螺旋管的PROE画法

cs1.5 · 发表于 2017-6-5 09:39

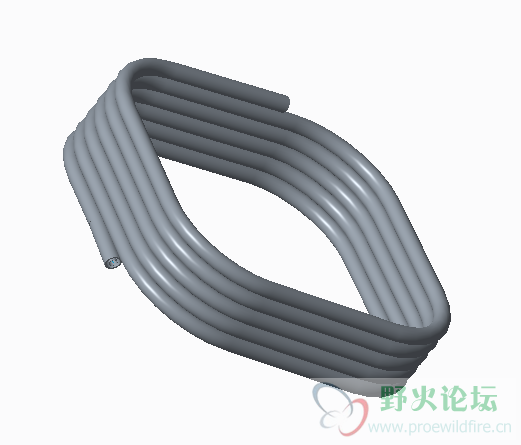

请教各位大师图片的螺旋管怎样画出来的，最好分享一下文件。

straw3456 · 发表于 2017-6-5 10:57

先做一个方形的曲面外形，再做片体的螺旋扫描，两者两交就得到轮廓曲线了，再用扫描做截面就完成了。

zjdygdcq · 发表于 2017-6-5 11:06

本帖最后由 zjdygdcq 于 2017-6-5 11:09 编辑

楼上正解

cs1.5 · 发表于 2017-6-5 11:06

straw3456 发表于 2017-6-5 10:57
先做一个方形的曲面外形，再做片体的螺旋扫描，两者两交就得到轮廓曲线了，再用扫描做截面就完成了。

谢谢大师指点

白云飞飞2010 · 发表于 2017-6-5 11:47

二楼正解

straw3456 · 发表于 2017-6-5 15:36

cs1.5 发表于 2017-6-5 11:06
谢谢大师指点

互相学习
