[其他] 环环相扣之尺寸链——画图出图绕不过的坎!

[复制链接]

104

主题

2281

帖子

252

威望

教授

Rank: 8Rank: 8

积分
3148

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

发表于 2017-5-12 14:12 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能!

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
在此,
套用一个水的广告词,
我们不生产(),我们只是好资料的搬运工。




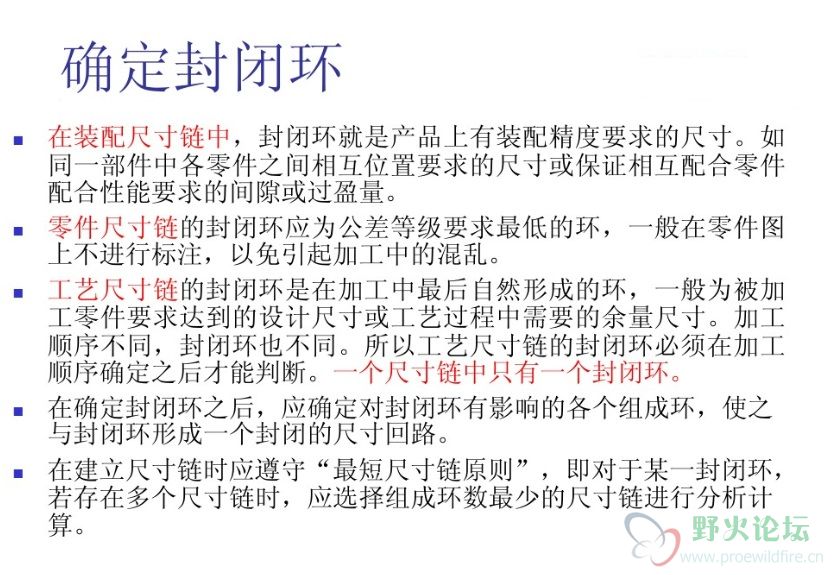

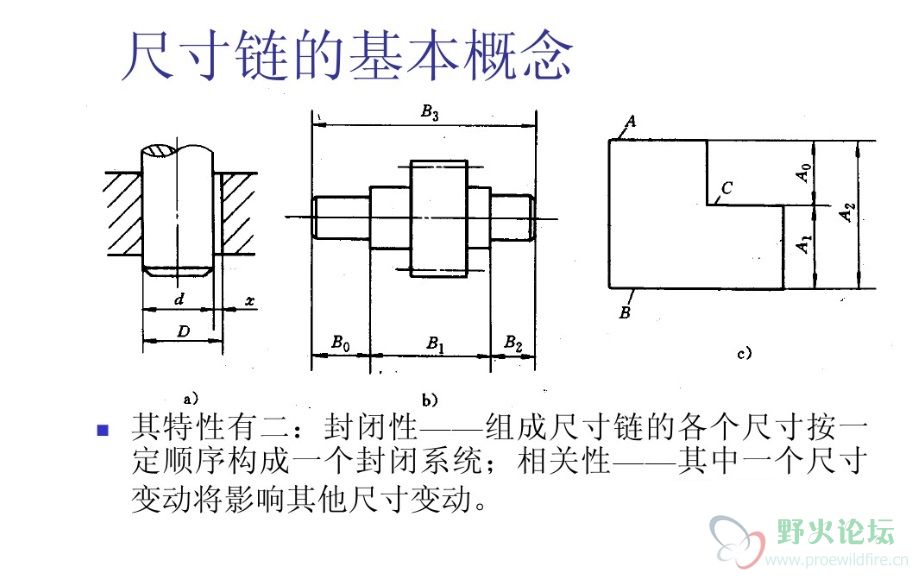

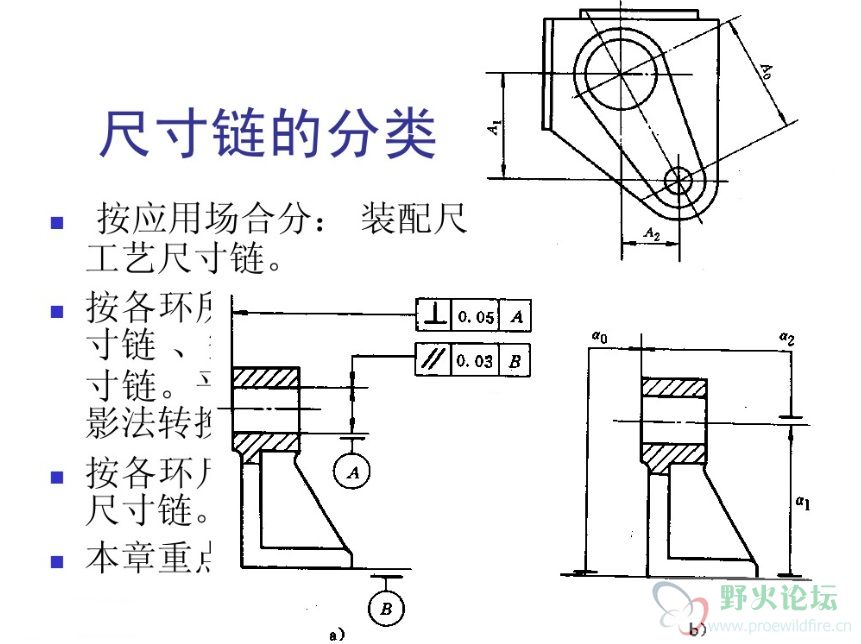

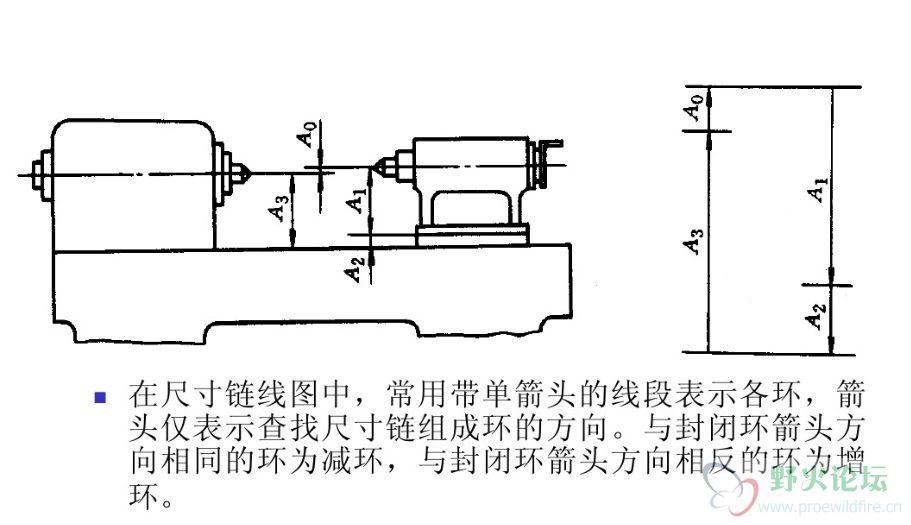

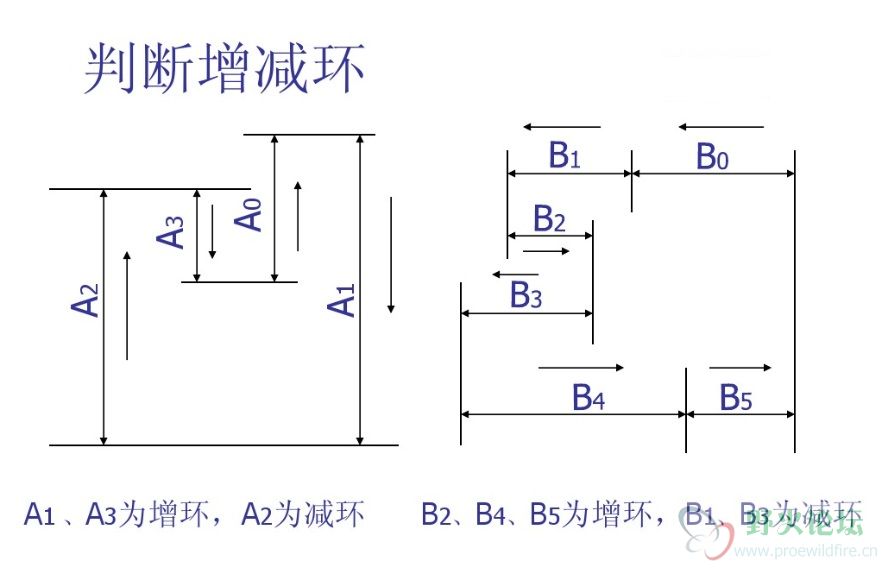

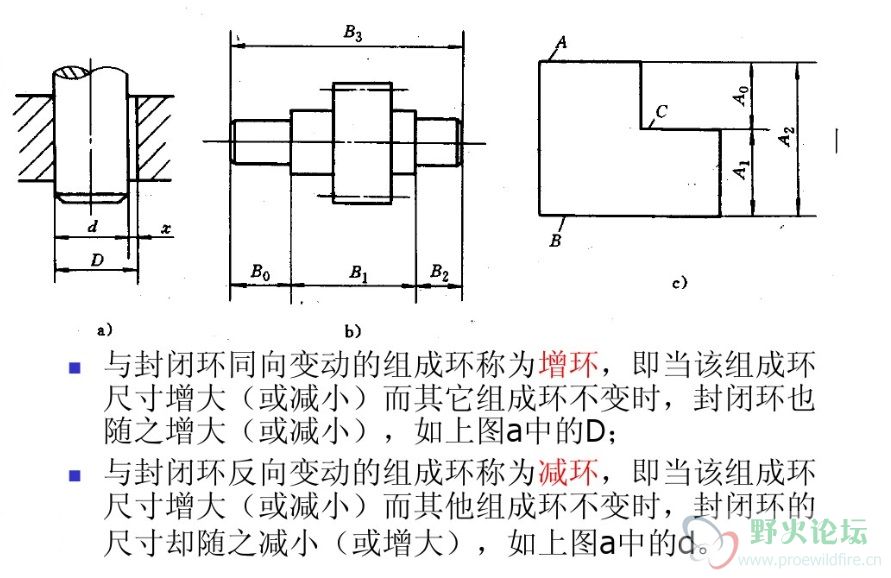

游客,如果您要查看本帖隐藏内容请回复


104

主题

2281

帖子

252

威望

教授

Rank: 8Rank: 8

积分
3148

热心助人勋章宣传大使勋章优秀会员勋章希望之星勋章

 楼主| 发表于 2017-5-13 09:55 | 显示全部楼层
与之相关的还有“基准”。
设计基准,工艺基准。
其中工艺基准包括:
  定位基准,工序基准、测量基准、装配基准等

细分的还有粗基准、精基准等,

精基准的选择应符合以下原则:
基准重合,基准统一、自为基准、互为基准等,在经济可行的条件下,以最大限度保证工件精度为目标。

精度,个为认为,是工件加工后实际测量结果与工程图标尺寸及技术要求的符合程度。

工程图的标注尺寸,以根据3D模型自动生成标尺寸为好,当然也避免不了手工标注。

因此,当我们在创建模型,做特征草绘的标注时,以及规划模型各个组成特征的创建顺序时,
就应将尺寸链、基准等因素考虑进去,以使工程图中自动生成的标注尺寸最大程度的符合上面的规则,
以减少加工、定位、测量中的基准转换及尺寸转换,以保证工件的设计精度。

在这里也是概略的说一说,文字功底不好,不知大家能不能理解。
