这样的弹簧怎么画

sdgdjgb · 发表于 2017-4-23 07:50

本帖最后由 sdgdjgb 于 2017-4-26 16:51 编辑

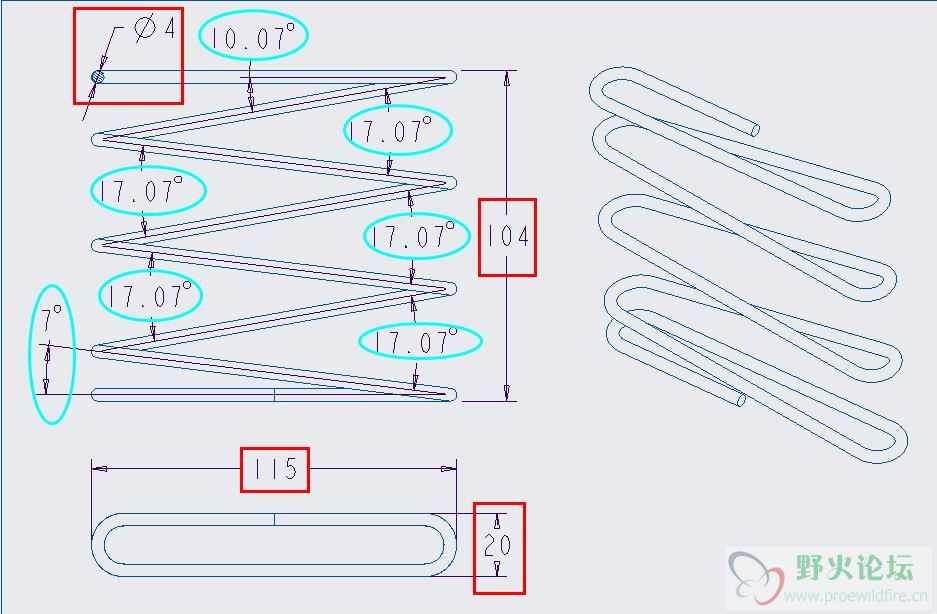

如下图所示：

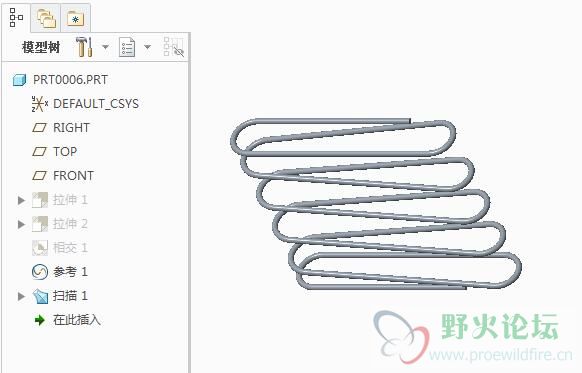

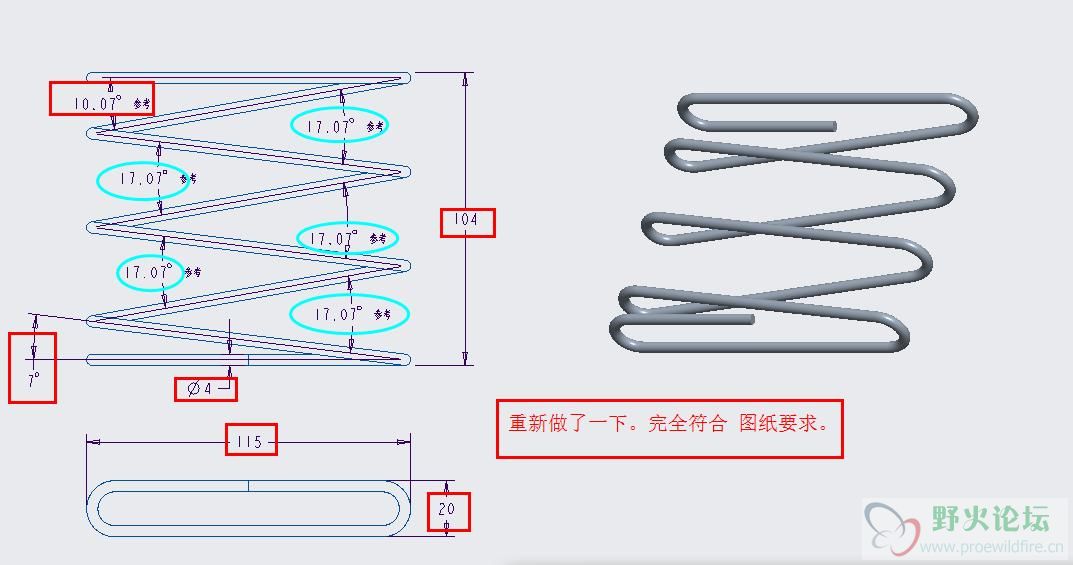

重新建模：

junedyx · 发表于 2017-4-23 08:48

理论上应该和螺旋弹簧是一样的吧，没做过这种，都是做圆型的

340047351 · 发表于 2017-4-23 09:17

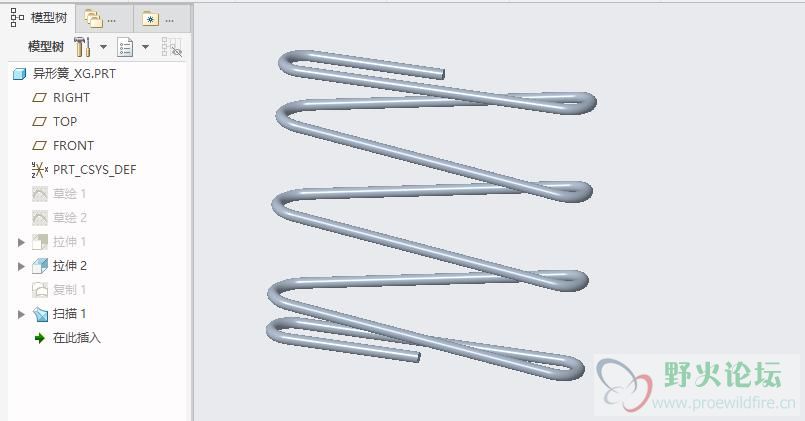

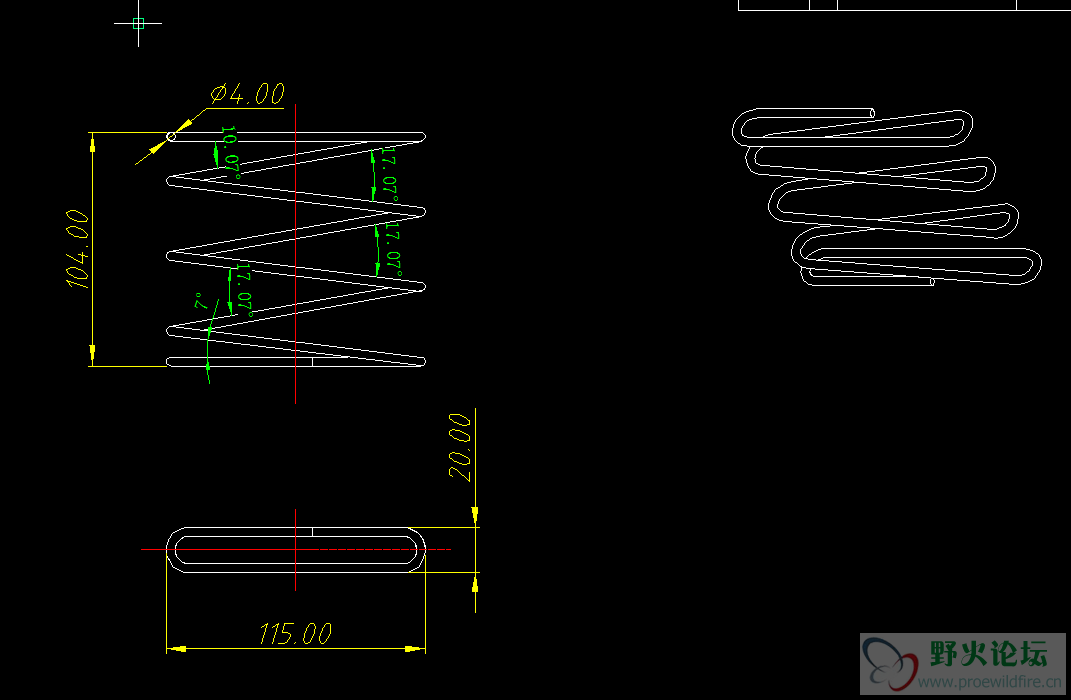

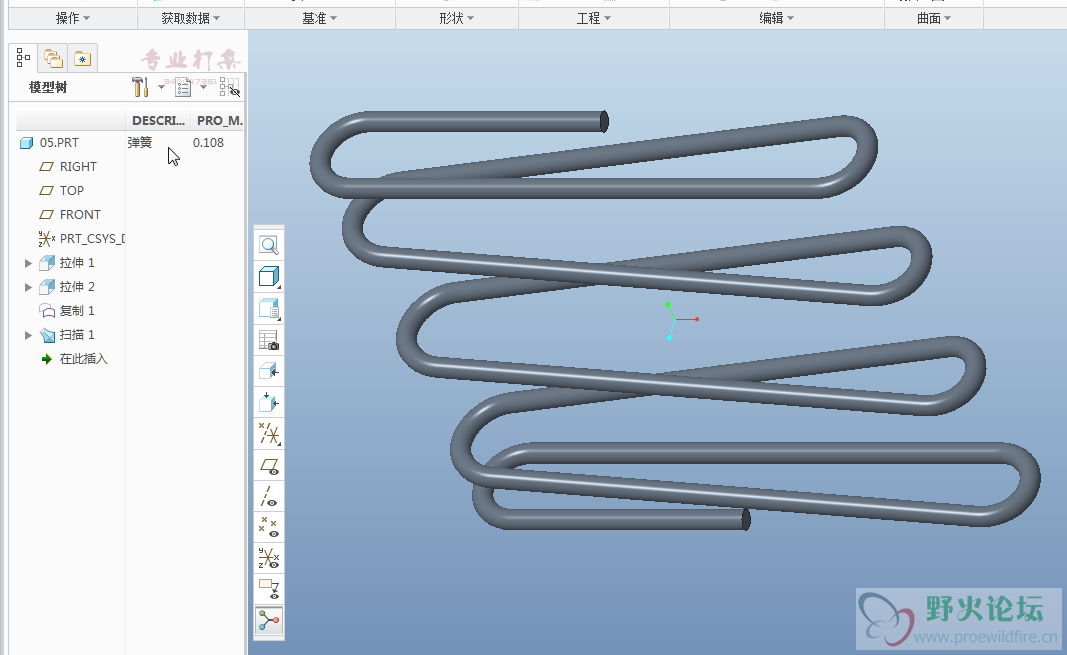

做了一下，不知道符不符合楼主的要求。(点击小图看大图)

futurism · 发表于 2017-4-24 08:52

感谢分享！

alex- · 发表于 2017-4-24 12:08

1.可变螺旋扫描
2.做轨迹线，然后扫描轨迹线；画法先TOP 画框，然后螺旋扫描面相交，得出轨迹，复制轨迹线扫描得出弹簧

yuanbin20 · 发表于 2018-2-21 17:12

本帖最后由 yuanbin20 于 2018-2-21 17:19 编辑

拉伸截交轨迹和扫描截交轨迹二种方法都可以，但个人更习惯用扫描截交轨迹，不过如要做到与楼主的题图完全一致还得用拉伸截交轨迹

zling_2012 · 发表于 2018-11-29 11:19

高手，学习了
