如何引用工程图中标注的尺寸

nzw · 发表于 2016-12-28 10:25

本帖最后由 nzw 于 2016-12-29 08:58 编辑

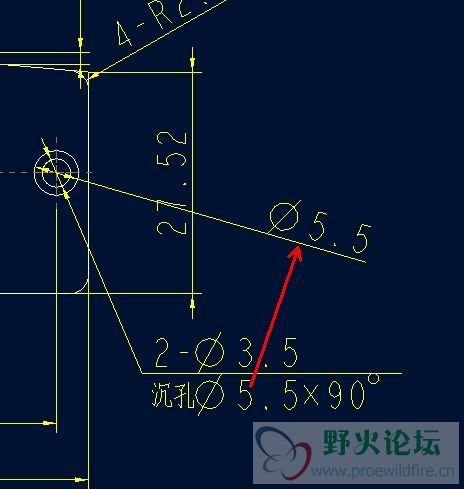

如何将箭头处直径5.5的尺寸引用到下方的沉孔直径5.5，（现在是手动输入的有个弊端一但C角改变直径尺寸不会跟着变），求解。

nzw · 发表于 2016-12-28 10:32

如何将工程图中如图，将箭头尺寸直径5.5引用到下方的沉孔直径5.5处。（现在是手动输入的如果更改C角，直径尺寸不会跟随变化，如后续改动就容易忘记）。求解

yehuotj · 发表于 2016-12-28 10:57

你可以把直径5.5的参数写到下面注释里面去。比如说直径5.5的尺寸参数是d60，那在下面的注释里面写沉孔（直径符号）&d60，就可以跟着变化了。不知我这样说能否明白？？？

a199 · 发表于 2016-12-28 13:10

你这孔是用拉伸切除画的吧,这个画图时用孔工具画的就可以自动显示,

nzw · 发表于 2016-12-28 14:46

a199 发表于 2016-12-28 13:10
你这孔是用拉伸切除画的吧,这个画图时用孔工具画的就可以自动显示,

你的方法是可行的，但是实际都不会这么去画，一般都是骨架定位好了，曲面画好过孔拷过来实体化再倒斜角的（再标注直径），像这样的有方法关联起来

aj_zyh · 发表于 2016-12-28 16:17

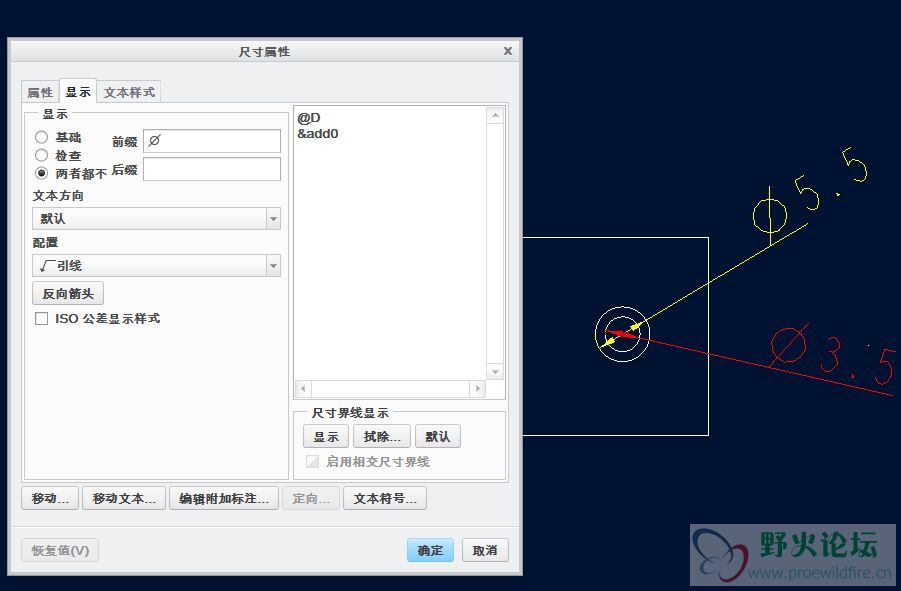

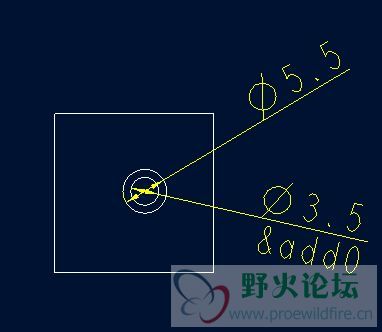

双击直径3.5出现文本对话框，回车到下一行，加参数，输入&ad23(查看5.5尺寸符号比如：ad23) 。
这样5.5改变也随之改变。试一试看看!

aj_zyh · 发表于 2016-12-28 16:19

当然你可以添加比如沉孔深及其他文字等。

野火 · 发表于 2016-12-28 20:36

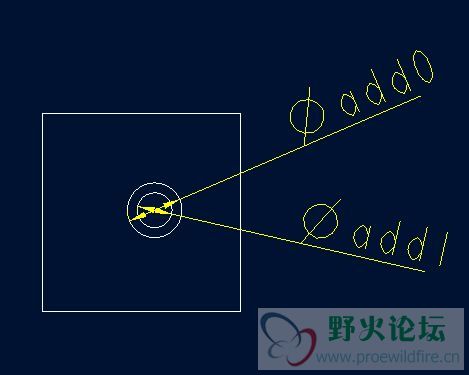

老会员了注意同样的问题不要重复发帖，显示的尺寸用 3楼说的引用，手工标注的尺寸用 6 楼说的引用

nzw · 发表于 2016-12-29 08:42

野火发表于 2016-12-28 20:36
老会员了注意同样的问题不要重复发帖，显示的尺寸用 3楼说的引用，手工标注的尺寸用 6 楼说的引用

不好意思，发上去了刷了两边没出来以为没上传就又发了一遍，抱歉

nzw · 发表于 2016-12-29 08:45

aj_zyh 发表于 2016-12-28 16:17
双击直径3.5出现文本对话框，回车到下一行，加参数，输入&ad23(查看5.5尺寸符号比如：ad23) 。
这样5.5改 ...

自己标注的不行的。。5.5是自己手动标注的倒的是C角，按2楼的再按你的方法是可行的。
