工程图显示剖面后有很多紫色线条，不能被剖开，看起来很乱

whisperzh · 发表于 2016-12-22 11:52

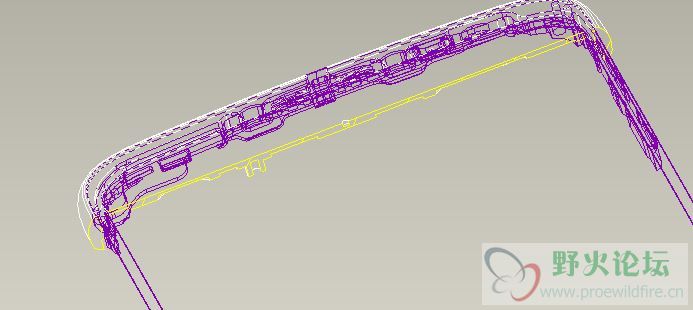

如题所讲。这些剖面已经在3D模型（装配件）里面建立，将3D模型显示线框模式，发现紫色线框部分并未被剖开。
同样，在工程图制作中也一样可以看到很多紫色线条。请教大神是哪里出了问题。

sprnfys · 发表于 2016-12-22 13:05

应该是你这个文件里不全是实体，有曲面存在，所以会有紫色线条显示。至于出现曲面的原因，可能是作图过程中产生的，也有可能从别人处或其它格式转入proe 的过程中产生的。
解决方法：1、进图层，看能不能把曲面隐藏掉；2、对曲面进行处理，变成实体就OK了。

whisperzh · 发表于 2016-12-22 14:26

sprnfys 发表于 2016-12-22 13:05
应该是你这个文件里不全是实体，有曲面存在，所以会有紫色线条显示。至于出现曲面的原因，可能是作图过程中 ...

如果不是实体，应该可以点到实体化啊，或者查找到缝隙，这两个都没有反应。很是纠结

atgs · 发表于 2016-12-22 16:53

你这是片体，得实体化

atgs · 发表于 2016-12-22 16:56

不能实体化说明片体没连接，你这是导进来的吗？片体没连接不一定是缝隙造成的

sprnfys · 发表于 2016-12-22 17:22

whisperzh 发表于 2016-12-22 14:26
如果不是实体，应该可以点到实体化啊，或者查找到缝隙，这两个都没有反应。很是纠结

没有缝隙并不代表可以实体化，进图层，看能不能把曲面隐藏掉；如果隐藏掉曲面后，没有紫色，说明你这就是曲面啊。或者你把prt传上来

野火 · 发表于 2016-12-22 20:57

视图属性里有个面组隐藏线移除，试下看有没效果

Keroki · 发表于 2017-12-7 09:33

本帖最后由 Keroki 于 2017-12-7 09:34 编辑

在工程图模型树里将导入特征在模型中隐藏即可，保存一下层显示状态，要不下次打开又显示了
