请问大神们这个弹簧该怎么画？

wfk1234567 · 发表于 2016-10-31 22:15

百思不得姐

点糖糖 · 发表于 2016-11-1 08:30

螺旋扫描

sdgdjgb · 发表于 2016-11-1 09:44

本帖最后由 sdgdjgb 于 2016-11-1 09:48 编辑


yh-61101.prt.zip (172.28 KB, 下载次数: 23)

atgs · 发表于 2016-11-1 09:44

简单：

1.先画一条扫描线，即高：

2.第一次扫描得到螺旋线：
选曲面，截面可变，画下图截面，假设弹簧直径为100那么长就是50，角度用函数控制

sd3=trajpar*360*5，5就是高度方向的圈数

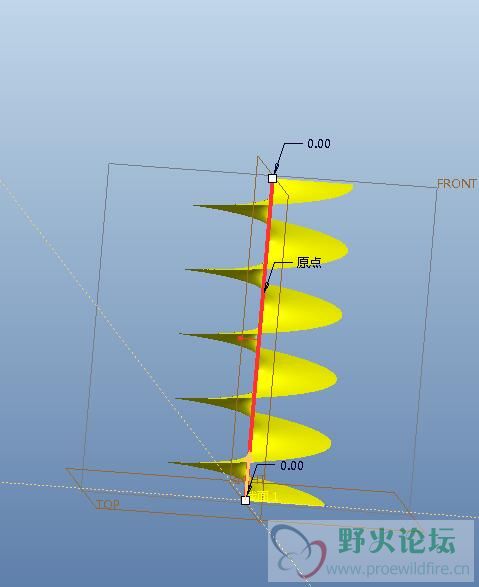

得到如下图形，数一下是不是5圈，最大外圆是不是100

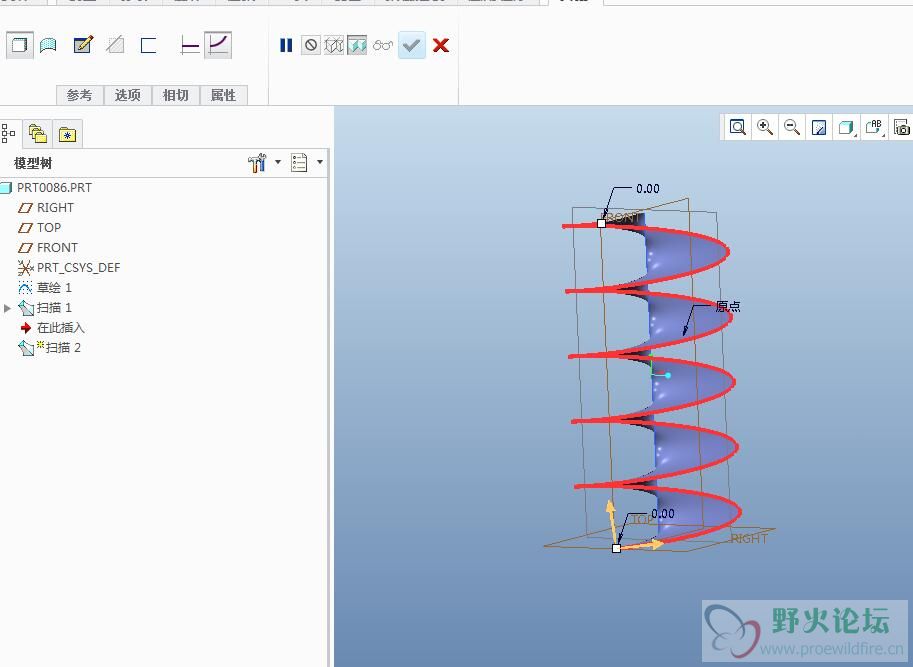

3.利用画好的螺旋面画第二条螺旋线：
进入扫描，右不角过虑器选边，点选曲面的边，同样选曲面可变

接下来跟上一步差不多

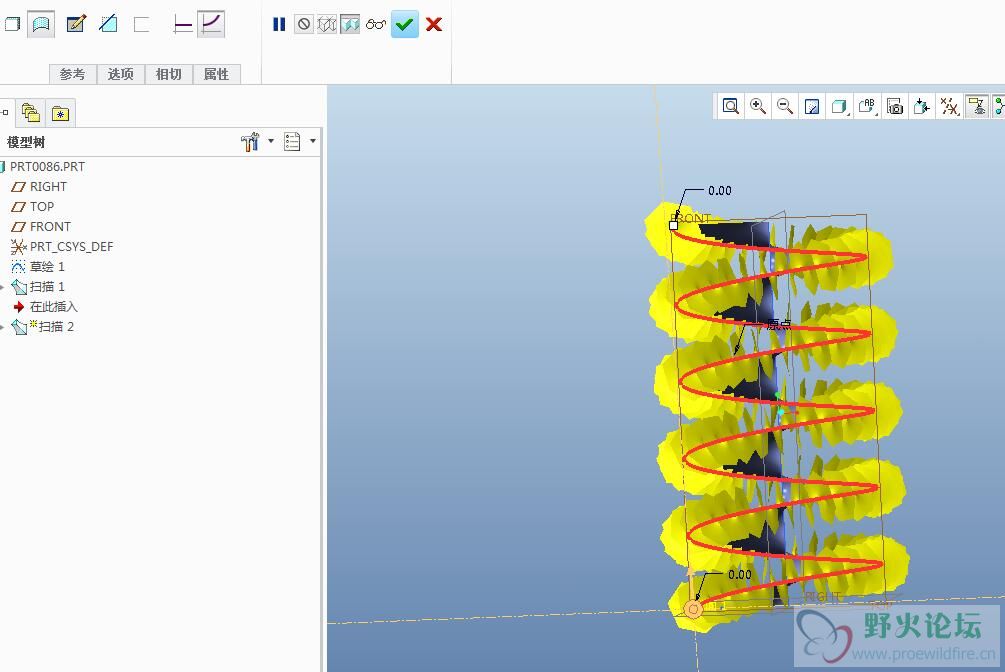

sd3=trajpar*360*((100*pi*5)/10)
再解释一下：前面的圆直径不是100嘛，如果给定弹簧钢丝直径10，100*pi*5就是螺旋线的长度（其实不是很准确，但可以近似的这么认为，要想准确可以插入测量特征）


4.接下来会了吧，选边线之间扫描

石磊磊 · 发表于 2016-11-1 10:00

atgs 发表于 2016-11-1 09:44
简单：

1.先画一条扫描线，即高：

学习了

sdgdjgb · 发表于 2016-11-1 10:11

本帖最后由 sdgdjgb 于 2016-11-1 10:16 编辑

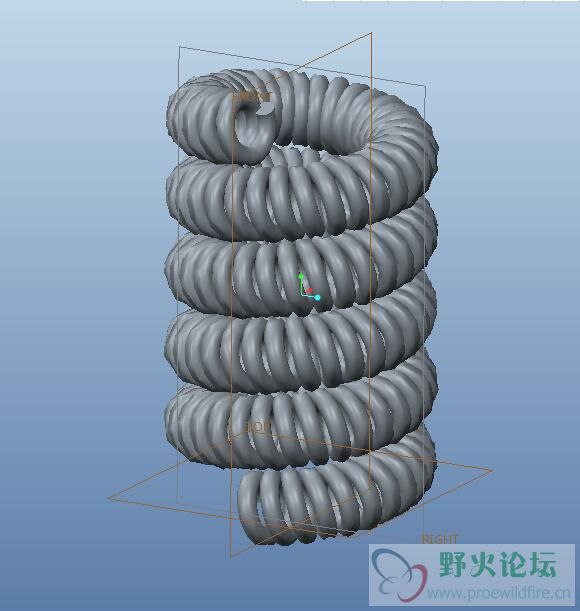

prt0001.prt.zip (358.45 KB, 下载次数: 18)

borongjian · 发表于 2016-11-1 11:26

好牛掰

浮云追梦 · 发表于 2016-11-1 16:16

sdgdjgb 发表于 2016-11-1 10:11

大神级别啊

lihuahai · 发表于 2016-11-2 09:08

学习了！！谢谢各位热心助人的大神位！！

白云飞飞2010 · 发表于 2016-11-3 08:16
