请帮忙教我怎么画这个研磨芯套件，想了很久都搞不定，拜托了

942468652 · 发表于 2016-10-15 17:07

本帖最后由 942468652 于 2016-10-15 17:09 编辑

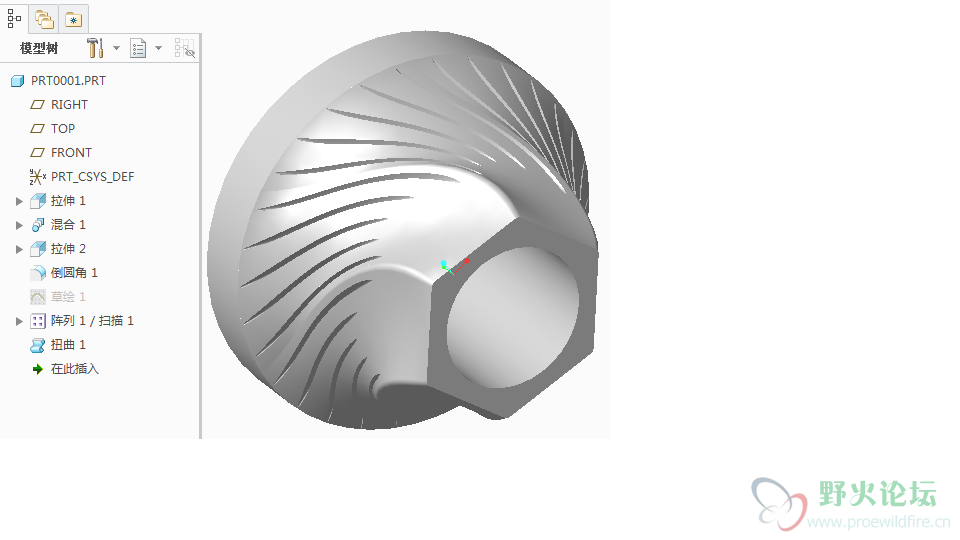

模型图片如下：

请说下大概的思路，步骤，附上完成文件作品，帮助我理解，拜托了谢谢。

qwerabcd · 发表于 2016-10-15 17:48

有工程图么？

942468652 · 发表于 2016-10-15 17:56

没，就是要画出这种结构

qwerabcd · 发表于 2016-10-15 18:18

942468652 发表于 2016-10-15 17:56
没，就是要画出这种结构

先小齿后螺旋

942468652 · 发表于 2016-10-15 18:26

小齿那部分，扫描、阵列等这类操作做的出来，主要是那个六个刀刃口搞不定

暗菩提 · 发表于 2016-10-15 18:51

不管对不对，先交个卷

。思路就是先按直的画，再用扭曲命令。实物的下部形状比较复杂，没有具体尺寸不好画啊。实物还是有难度的，需要时间画。

942468652 · 发表于 2016-10-15 19:11

刀刃口不对，那个刀刃口，那两条外形轨迹线，最后是合在一个点的
我就是画不出这种外形出来

zjdygdcq · 发表于 2016-10-17 09:22

旋转整体外形再扫描剪切出齿条陈列再做出一个刀刃口曲面剪切后陈列

942468652 · 发表于 2016-10-17 12:27

你能画出那个出来，上传文件给我看下吗，就是那个刀刃口的曲面我不会
