修改零件特征后如何原工程图如何继续保留

mur · 发表于 2016-9-19 17:44

有个零件加工后发现需要修改，如何保持原来的工程图不变，并且对新模型的工程图还能在原工程图的基础上修改。
比如一根轴，原来的零件图和工程图都是画好的。我要加一个环形槽，如何保持原零件图和工程图，然后在备份的轴上增加环形槽，但是能否在利用原来的工程图呢，而不用新建工程图。

liurunxing · 发表于 2016-9-19 18:13

使用族表零件，
不同的工程图对应不同的族表零件。

zjdygdcq · 发表于 2016-9-19 21:09

本帖最后由 zjdygdcq 于 2016-9-19 21:14 编辑

你这种情况不用这麻烦的族表

更不要那讨厌的关系

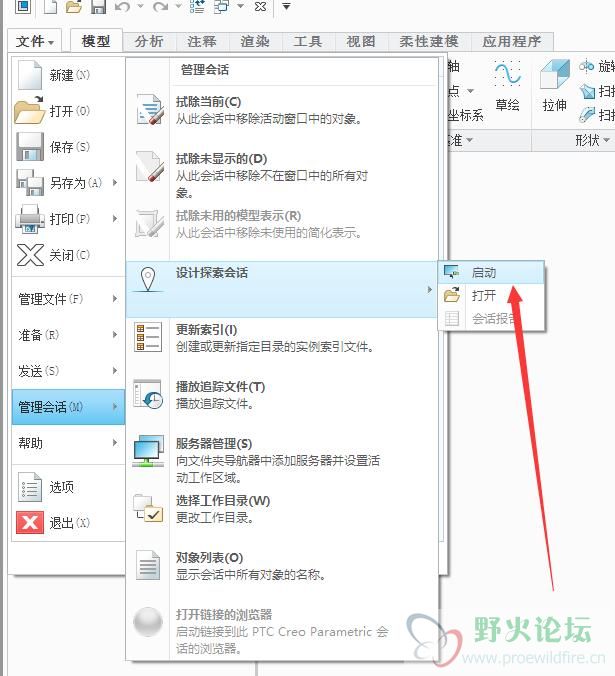

现在：

可以了解下这功能非常好用  想怎么改就怎么改无限次的方案方案间双击切换工程图也随着改变不过好像是creo 3.0版本才加的

fuguangyi · 发表于 2016-9-19 22:59

你做好轴，修改3D，同时修改2d，就好了，搞这么复杂干嘛啊。
如果你加个槽就是新零件，也方便，另存一个新元件，同时，新的同名工程图也在原来的基础上自动创建好了，只要修改新工程图就好了，

mur · 发表于 2016-9-20 08:06

fuguangyi 发表于 2016-9-19 22:59
你做好轴，修改3D，同时修改2d，就好了，搞这么复杂干嘛啊。
如果你加个槽就是新零件，也方便，另存一个新 ...

另存新零件后，新的同名工程图也自动创建好了，如何操作？能保证原工程图的标注都在么？

mur · 发表于 2016-9-20 08:11

zjdygdcq 发表于 2016-9-19 21:09
你这种情况不用这麻烦的族表

更不要那讨厌的关系

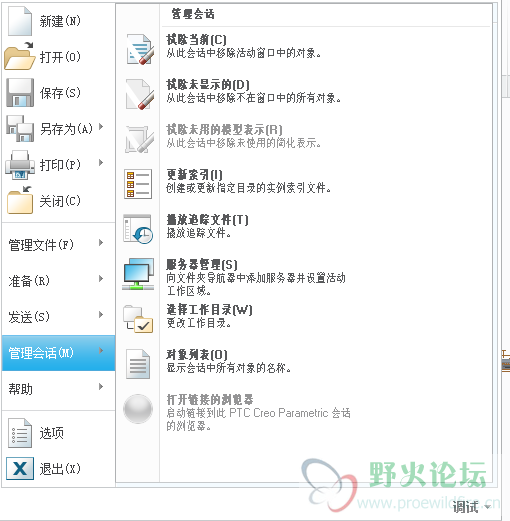

我是3.0，怎么没有你说的选项呢

zjdygdcq · 发表于 2016-9-20 08:59

mur 发表于 2016-9-20 08:06
另存新零件后，新的同名工程图也自动创建好了，如何操作？能保证原工程图的标注都在么？

那你直接跑到文件夹里把该零件及工程图文档复制出来放另外的地方打开更改不就得了

longkai89 · 发表于 2016-9-20 09:16

zjdygdcq 发表于 2016-9-19 21:09
你这种情况不用这麻烦的族表

更不要那讨厌的关系

你们的软件都高级一点我们都没有啊还有新增加的功能怎么用都没说呢

mur · 发表于 2016-9-20 10:47

zjdygdcq 发表于 2016-9-20 08:59
那你直接跑到文件夹里把该零件及工程图文档复制出来放另外的地方打开更改不就得了

呵呵，我就是这么干的，但是就是想有没有更好、更简单的办法。谢谢啊

fuguangyi · 发表于 2016-9-20 20:08

本帖最后由 fuguangyi 于 2016-9-20 20:10 编辑

mur 发表于 2016-9-20 08:06
另存新零件后，新的同名工程图也自动创建好了，如何操作？能保证原工程图的标注都在么？

你这么求助就没意思了，连试试都不做，就怀疑人家的方法！
难道你连另存都不会？
